EPLAN电气图实例：PLC总览（3）

EPLAN电气图实例--PLC总览（3）

上次回顾：

1.0 这里项目上还需要个扩展模块SM1223¶6ES7 223-1PL32-0XB0，复制上一个的PLC盒子，右键属性，部件编号更改（从官网上下载EPLAN宏）

2.0 如下图把输入输出的直线缩短，做成输入8个点位一组，输出4个点位一组的图形

2.1 这个扩展模块是16I 16Q复制几组符号就是这样的

3.0 然后直接复制这个70SM2

4.0 再复制一个70SM3，删除用不到的图形，这是一个4AI,2AQ的扩展模块ES7234-4HE32-0XB0

4.1 如下图一张图排布了4个PLC模块

5.0 下面就是对PLC的接入点，地址分配，注意可以从Excel做好后，直接复制到这边

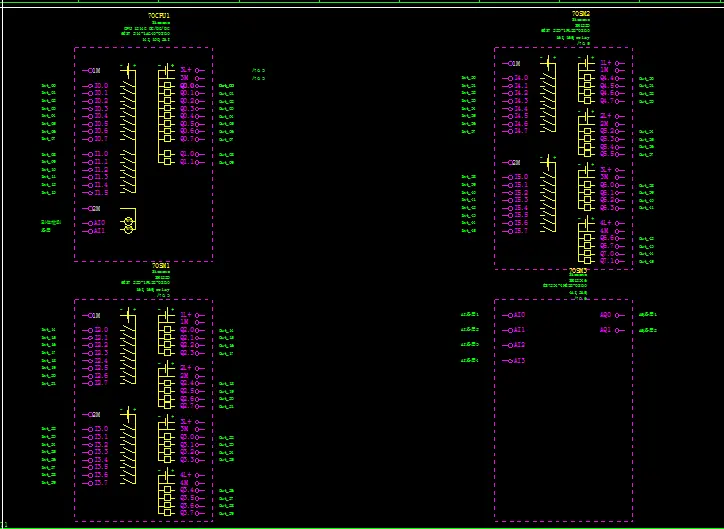

6.0 这样PLC总览就差不多了，如下图大概就是这样的
