EPLAN电气图实例：电源回路图（1）

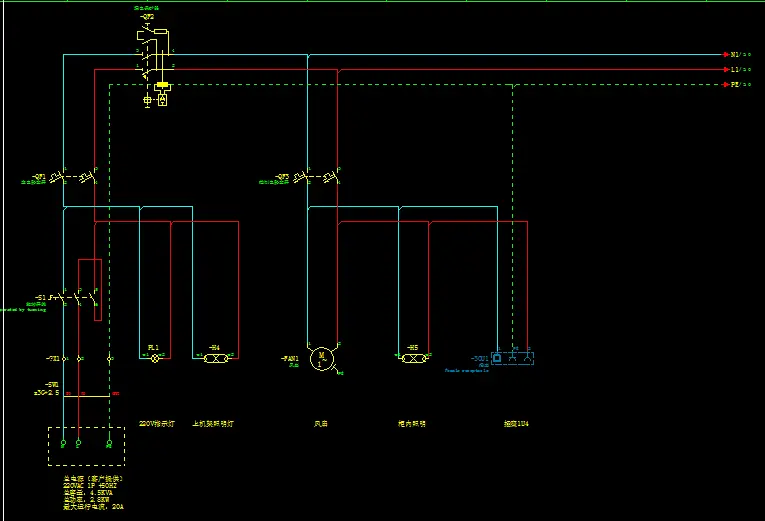

目标是这样一张主电源回路

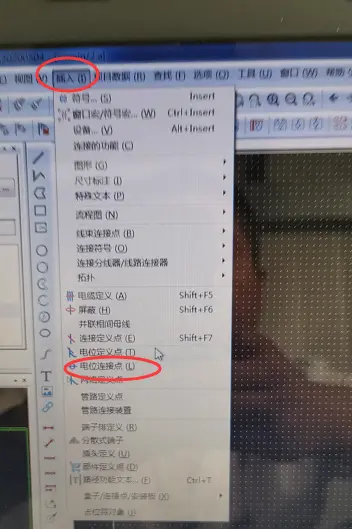

1.画总电源，插入--电位连接点

2.1 画总电源，要先设置点位连接点，设置电位名称

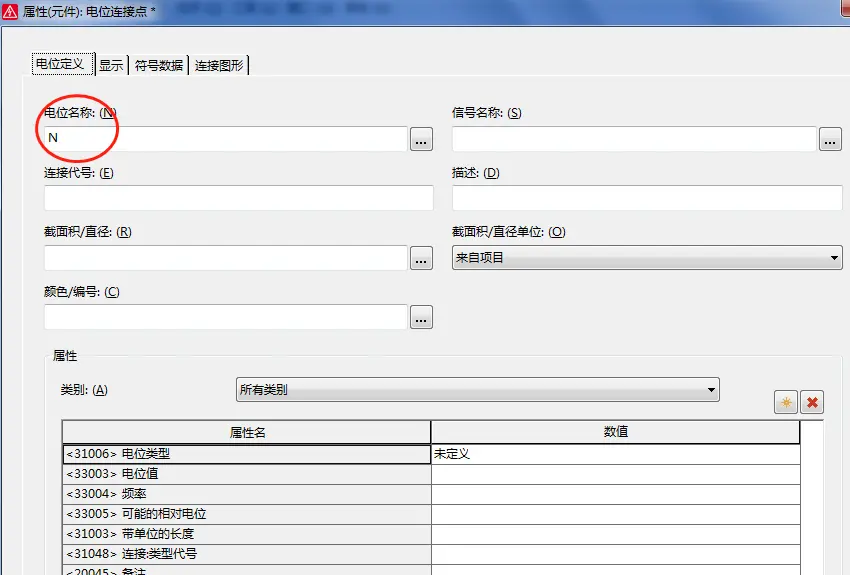

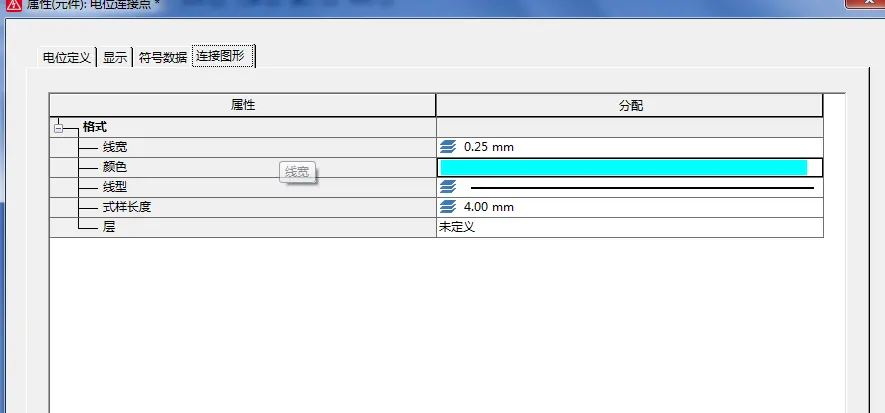

2.2 设置点位连接点，设置导线颜色，建议火线零线地线颜色区分，方便画图

2.3 同理，设置3个电位连接点L N PE，分别为红蓝绿，地线为虚线

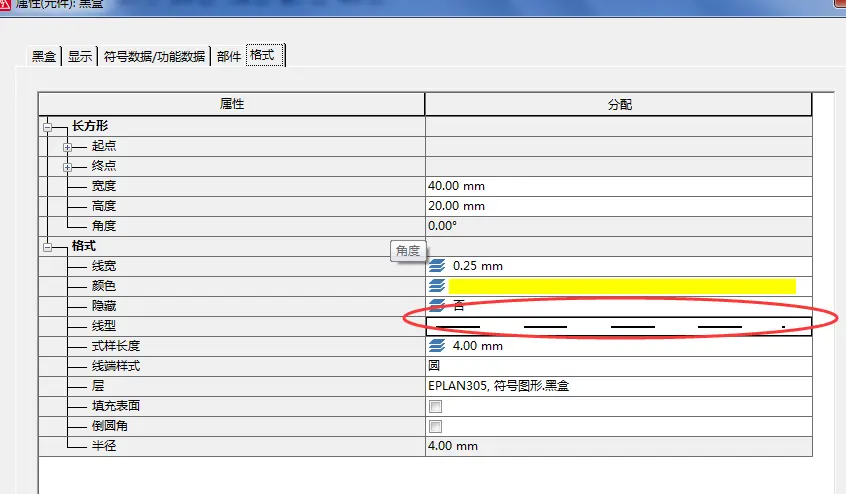

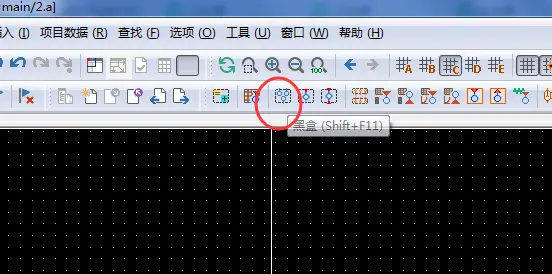

2.4 点击工具栏黑盒，给刚才的电位连接点穿件衣服，给黑盒设置下虚线，去掉设备标识符，颜色自选

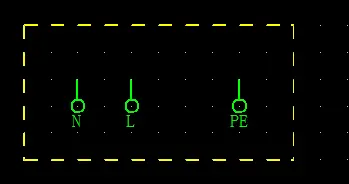

2.5 穿好衣服的总电源就是这样的

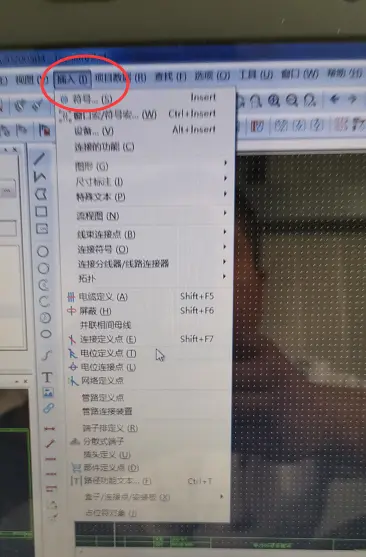

3. 1 总电源画好后，我们要来个上电的旋转开关，插入---符号

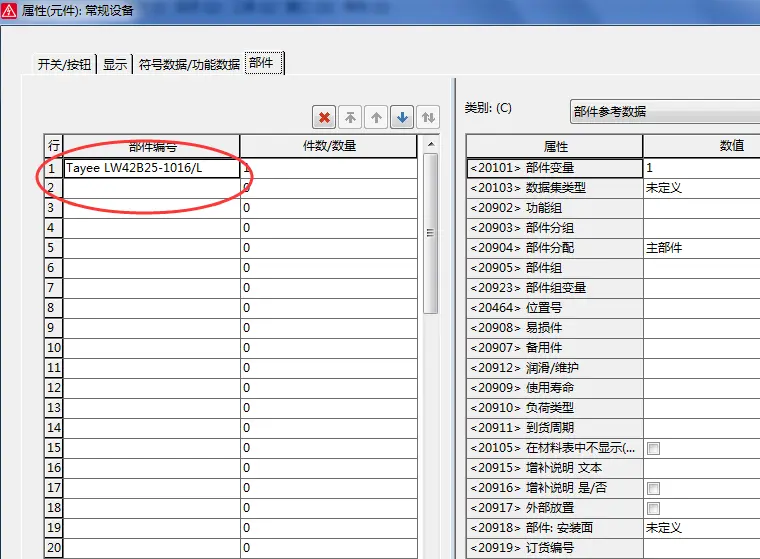

3.2 设置旋转开关参数，给它个名字设备标识符，给他个品牌Tayee LW42B25-1016/L

3.3 旋转开关安装到位，今天先更新到这
