EPLAN电气实例--控制柜（3）

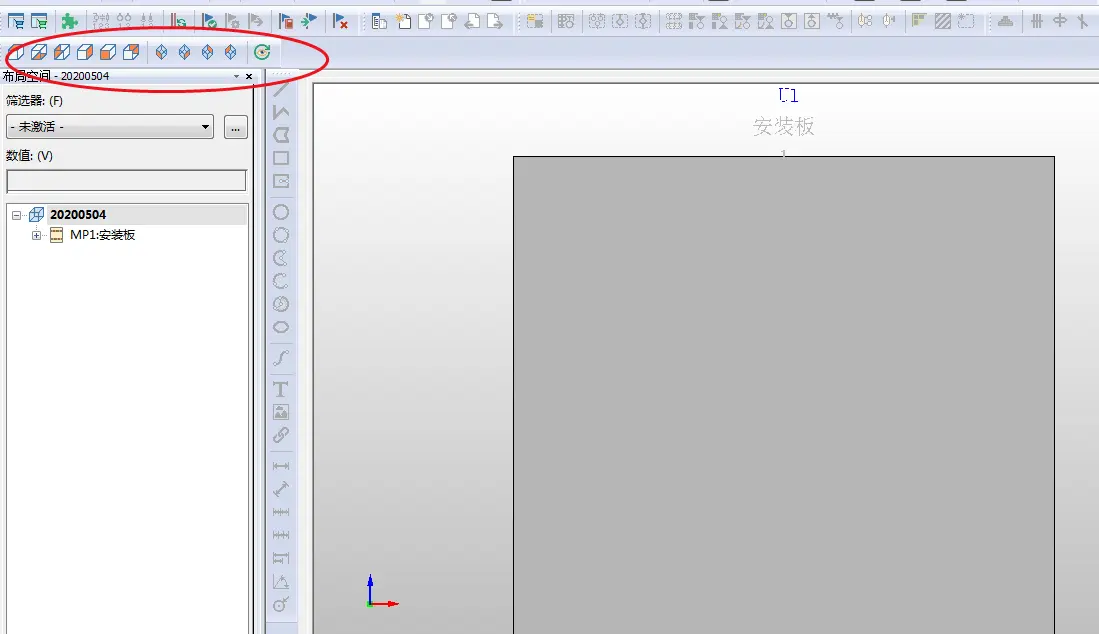

上期回顾（上期主要是画了自定义的PLC模型，并布置了一个安装板）：
这期主要进行实际控制柜的布局
1.0 上次画了一块安装板，接下来开始就要布置线槽了，插入--线槽--选择（机械--零部件--电缆槽--选择型号）
2.0 这里选的是40*60线槽，选择个起点，拖动到终点就行了，先大概摆一下
3.0 再插入导轨，插入--导轨，选择导轨型号，一般都是35mm宽的吧
3.1 也随意摆一下就行，最后能调整
4.0 然后插入电源电路的元器件，3个主电路空开，1个控制电路空开，1个漏电保护期，1个电机的接触器，1个24V电源，老样子随便摆
5.0 插入固定座，就可以正式排布整理了
5.1 插入几个固定座，再整理下，主电路跟控制电路尽量多一个固定座隔开一段距离
5.2 这里你会发现，电源模块跟线槽有干涉，这边左键点住导轨，你会发现可以整体移动，空出走线距离
6.0 插入一根线槽，这一块相当于好了，其他的也差不多
7.0 插入导轨，PLC模组，安全继电器
7.1 插入固定座，整理下，也就好了
这期的效果图
