EPLAN电气图实例：控制回路（电机回路4）

EPLAN电气图实例-控制回路（电机回路4）

上次回顾：

这次主要是把X轴伺服的电气图，复制修改成Y轴 Z轴的

1.0 复制粘贴40X轴伺服电气图，

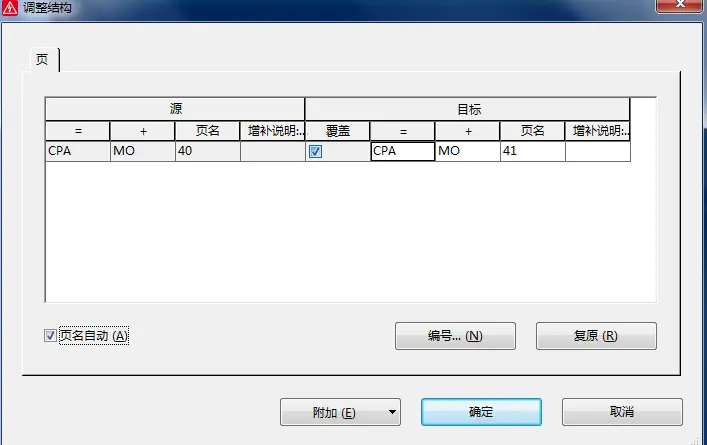

2.0 插入模式选择不更改就行了

3.0 复制出来应该是这样的

4.0 修改下名称，右键属性，把页描述改成Y轴伺服MA02

5.0 这时候会发现复制过来的电气图，跟40是完全一样的，这时候我们需要做些啥，第一伺服的输入输出

6.0 文本注释把X轴改成Y轴

7.0 把伺服驱动器以及电机的序号更改下

8.0 大家会看到图上有很多端子，怎么办呢，这里要注意一些，有些公共端子排的，有些是分开的端子排，公共线的端子排比如N3112 L3112这种伺服供电的公共线，只要点击项目数据---端子排---导航器，这里面就是所有端子排

8.1 右键电机CPA高层，选择端子编号，把顺序选项里，选择基于排序的规则，然后点击确定，你就会发现原来序号1的变成了2,2的变成了3，端子排2相当于是端子排的第二片端子

8.2 还有一些不是公用的端子排，需要先给端子排改名，然后单独的根据排序整理

Y轴的电气图就做好了
