EPLAN电气图实例：控制回路（电机回路5）

EPLAN电气图实例-控制回路（电机回路5）

上次回顾，完成了X轴Y轴的电气图：

1.0  这次做一下Z轴的电气图，跟X轴Y轴差不多，有一点差异

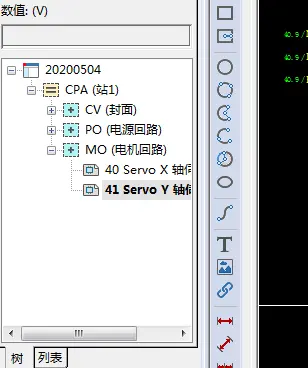

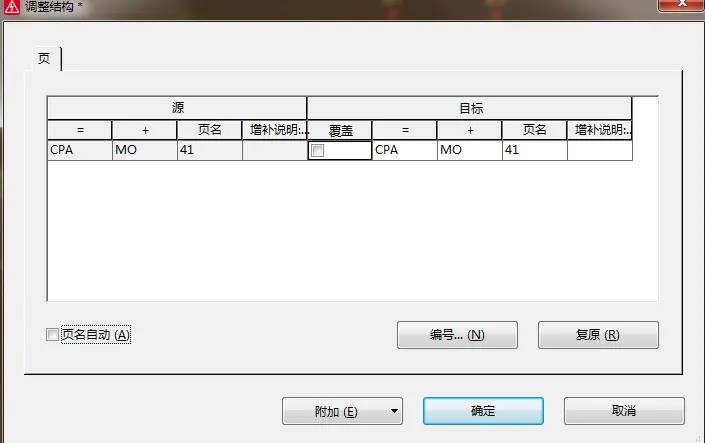

首先复制Y轴41的电气图

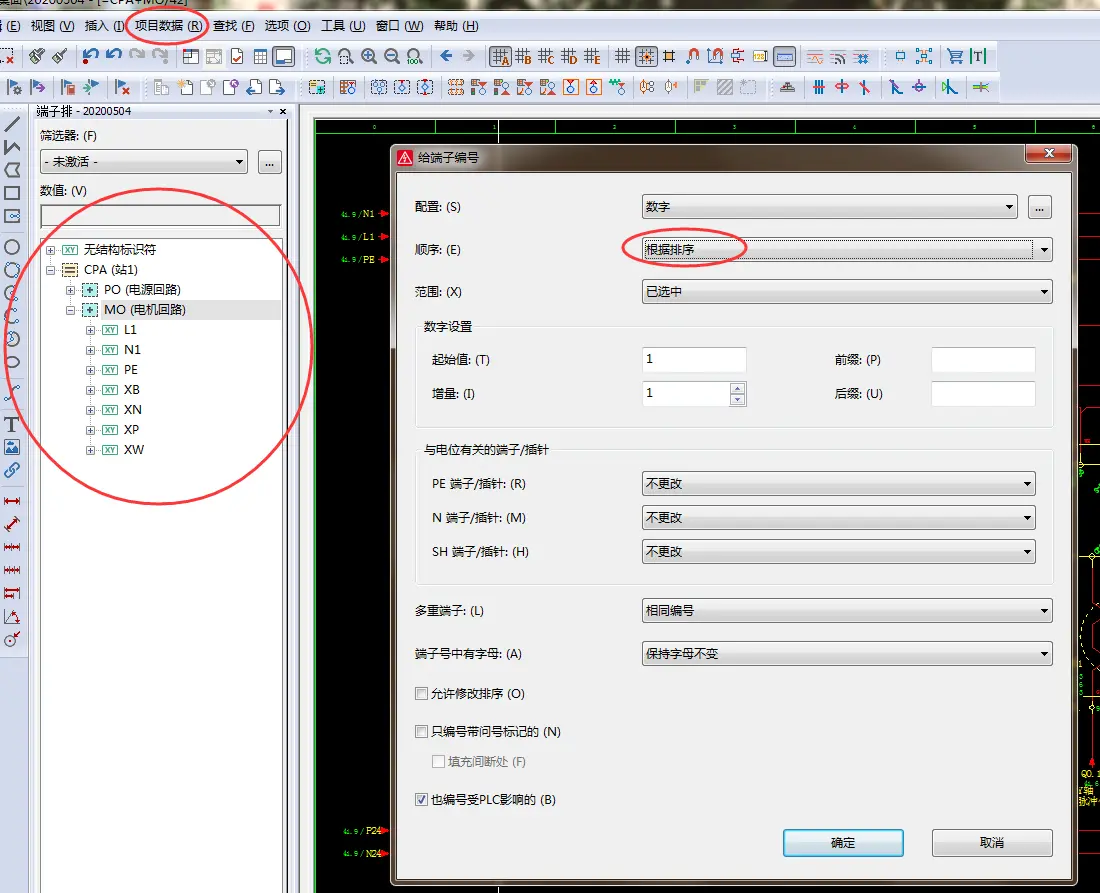

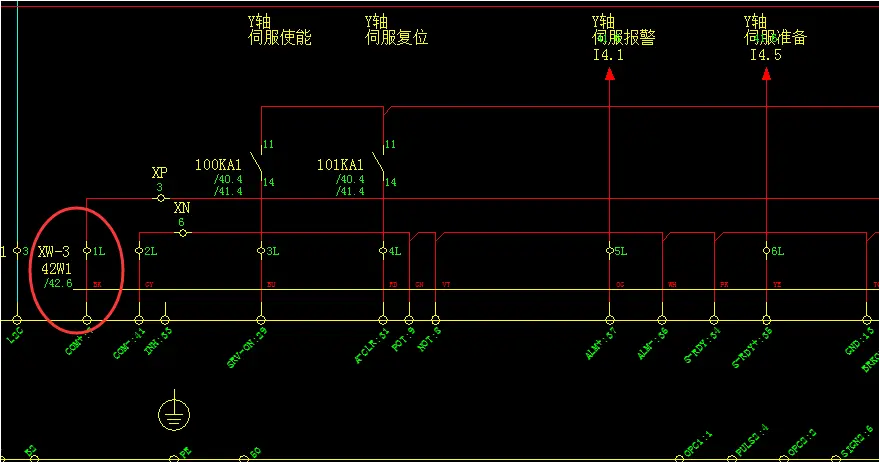

2.0 项目数据---端子排---导航器，更新公告端子排的排序

3.0 手动更改一些非公告端子排的序号，注意改完后在更新下排序

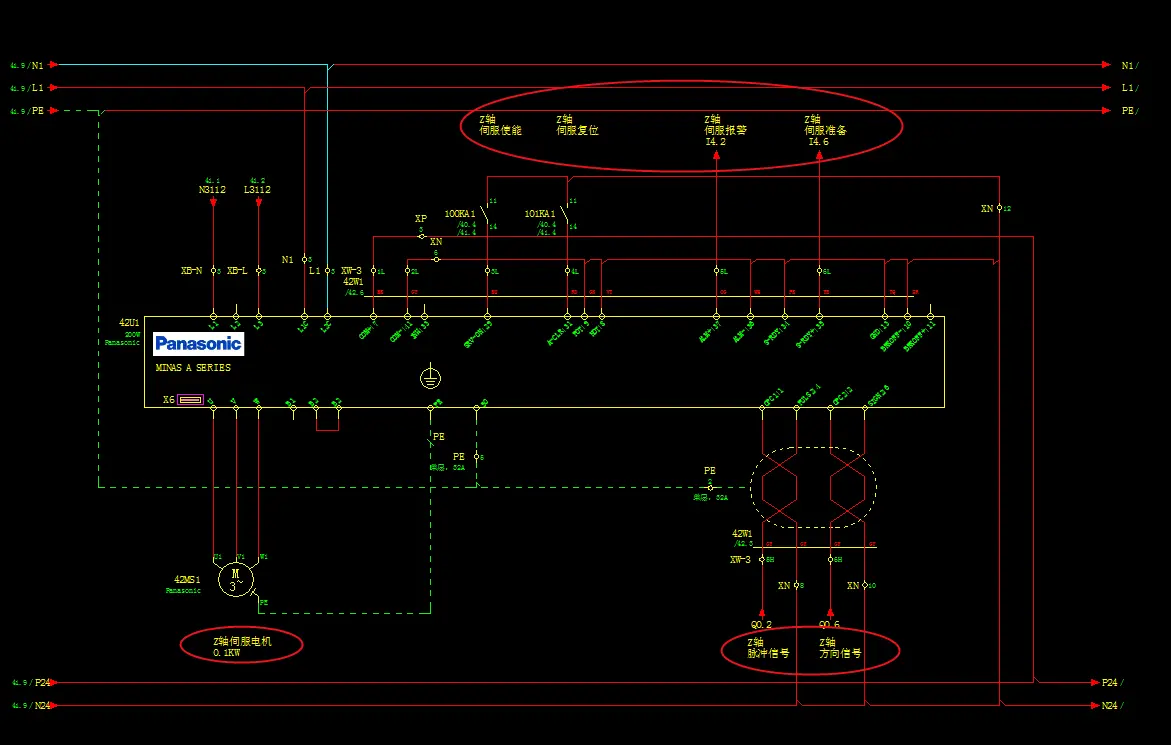

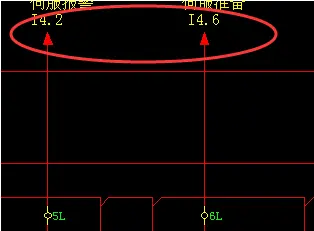

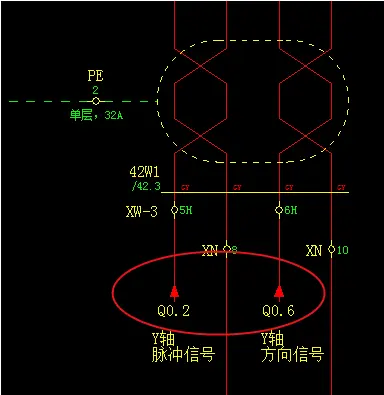

4.0 更改输入输出配置

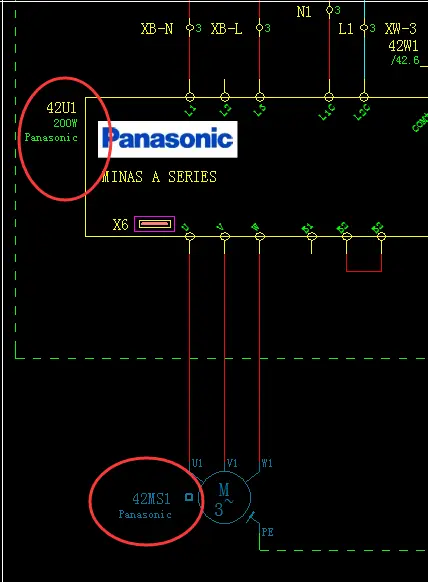

5.0 更改元器件的排序

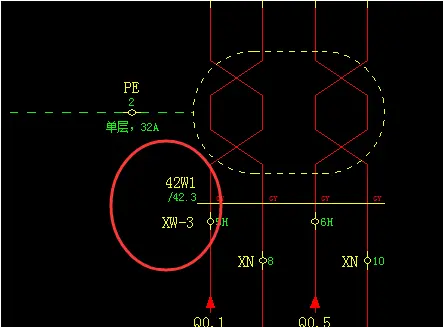

6.0 更改文本标签

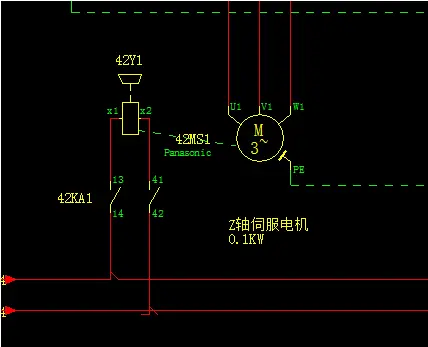

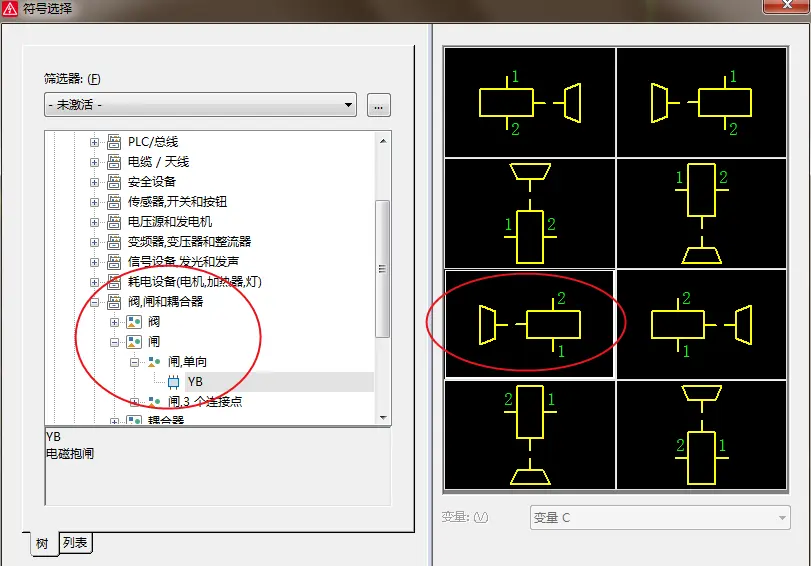

7.0 以上跟Y轴电气图差不多，Z轴的电气图有点不一样，要加个刹车,就是闸这个符号

8.0 给这个刹车控制加入一个继电器隔离控制,先插入一组常开触点

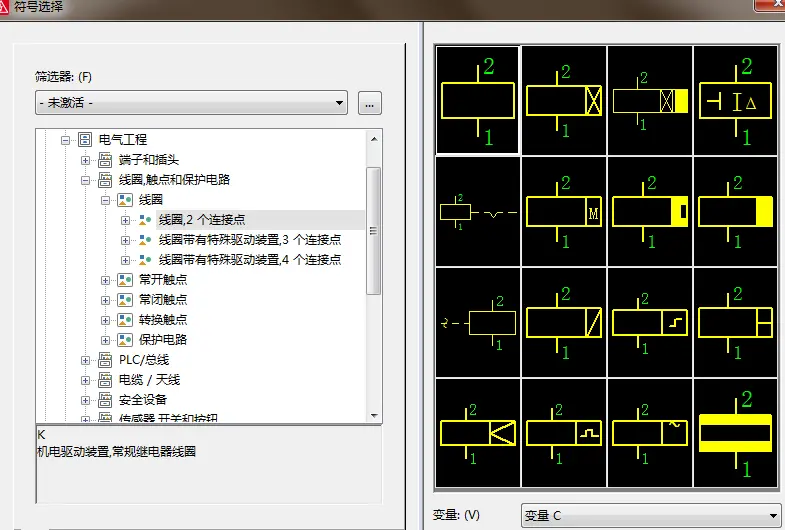

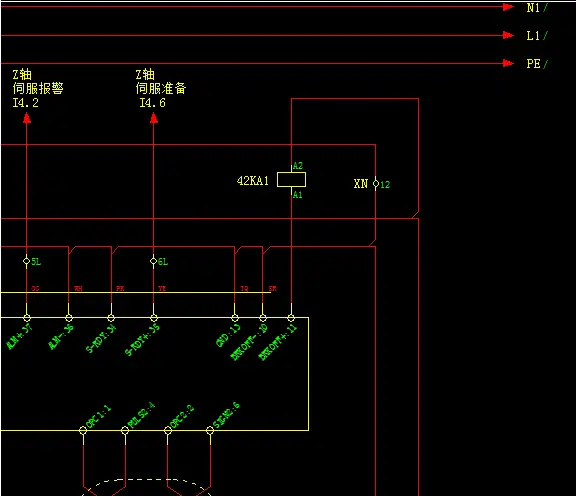

8.1 再插入一个继电器线圈，链接到伺服控制点
