EPLAN电气图实例：PLC配置详解

EPLAN电气图实例-系统配置之PLC

上次回顾（完成了光幕的电气图）：

1.0 接下去做PLC配置,先新建70页 PLC配置

2.0 从51页拖个24V的电源，到70页，还是要注意XY方向保持一致

3.0 现在要把PLC的宏拖进去，下图这个宏真的是很猛，官网的宏设备是下下图，明显不是一个级别的

需要下图这个宏的请关注我--老王工控笔记，关注并私信我-'西门子PLC1200宏',会自动收到

4.0 给PLC供电24V，每个模块的输入和输出都需要有一个供电

5.0 这里再给他接一根地线

6.0 然后配置输入输出是NPN还是PNP，这里输入配置为NPN，输出配置为PNP，其实就是把他们公共端都接P24

PNP一般是适用于欧系PLC，比如西门子输出为PNP

NPN一般是适用于日系PLC，比如三菱输入都是NPN

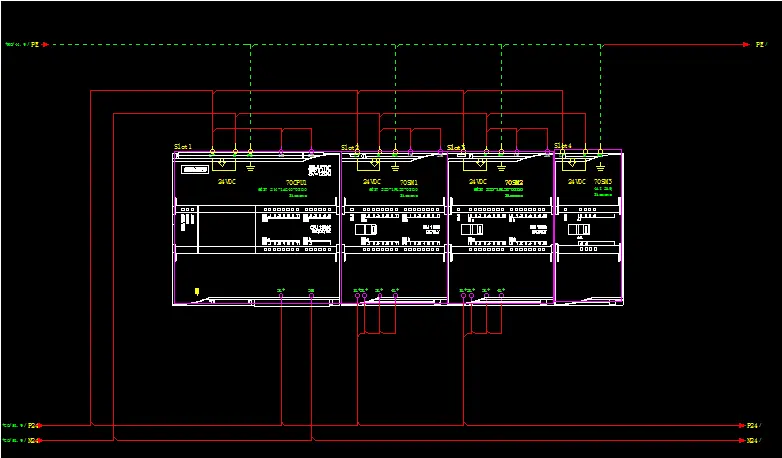

7.0 最后在把端子画上，这样就好了
