EPLAN电气图实例：PLC总览（2）

EPLAN电气图实例--PLC总览（2）

上次回顾（主要是完成了自定义PLC的外壳及PLC接入点的布局）：

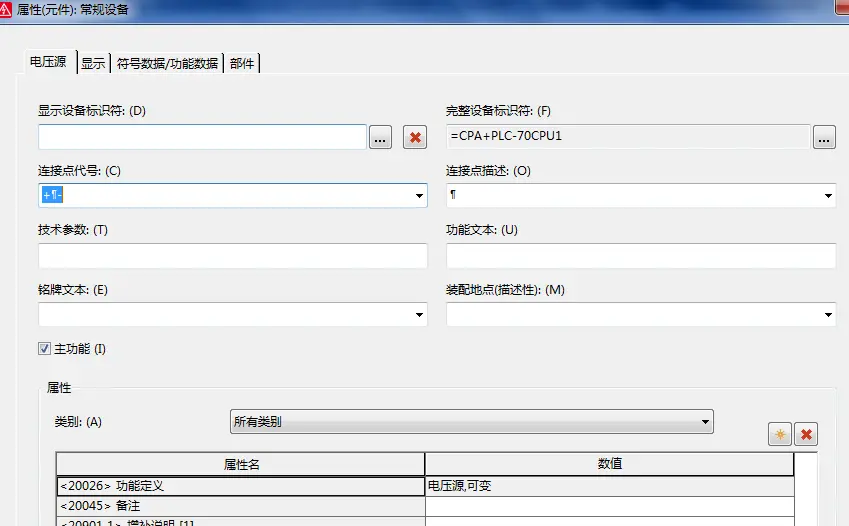

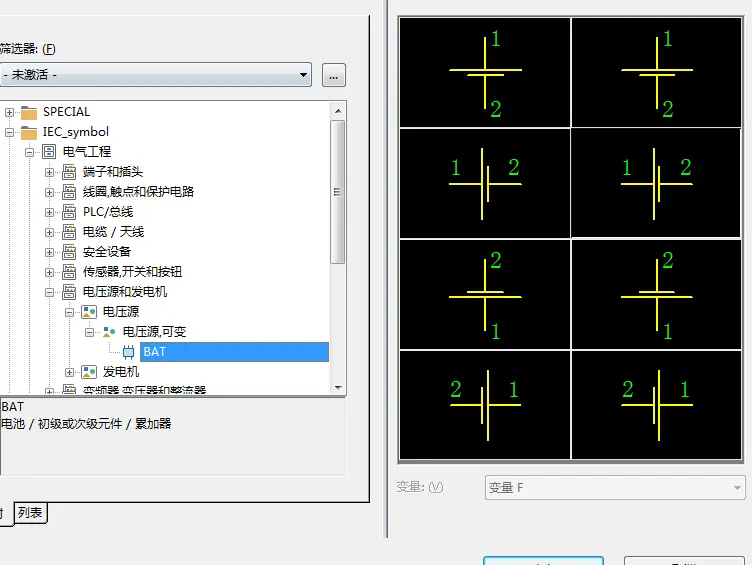

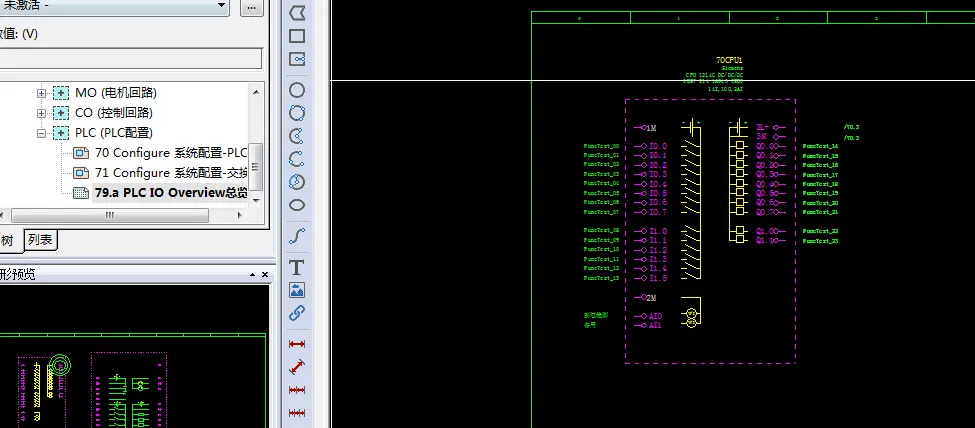

1.0 接下去做一下PLC的内部电路，显得更有逼格,第一步，插入电源符号，标识正负极

2.0 接着插入常开触点

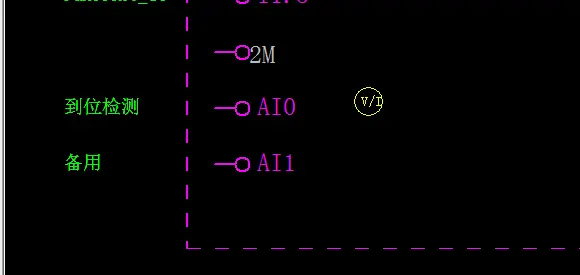

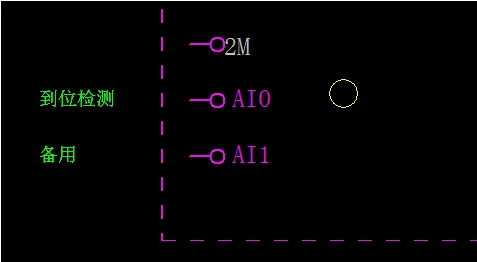

3.0 模拟量的符号好像没有现成的，自己做吧，先插入个圆形

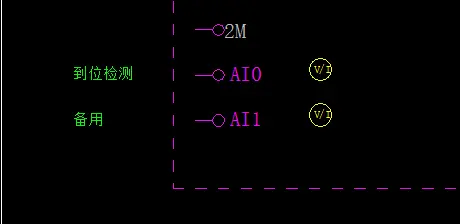

3.1 在插入个文本，文本写V/I，复制一下OK

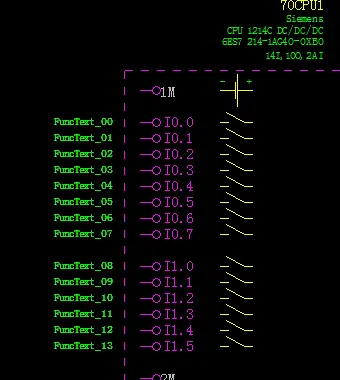

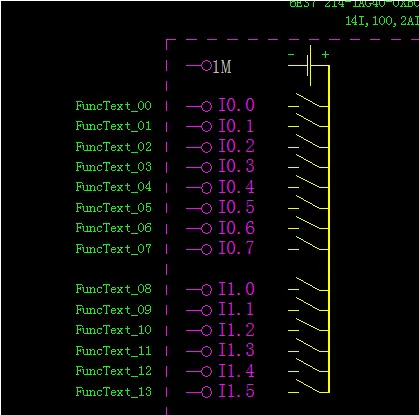

4.0 输入的电路符号摆放的差不多了，现在插入一根直接把他们连接起来，是不是有点像了

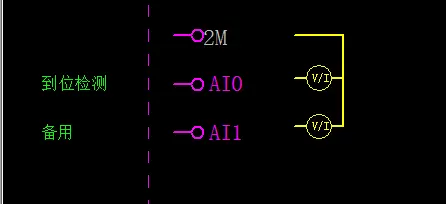

4.1 接下来把模拟量电路连起来，这边稍微复杂一点

4.2 这边插入一个长方形

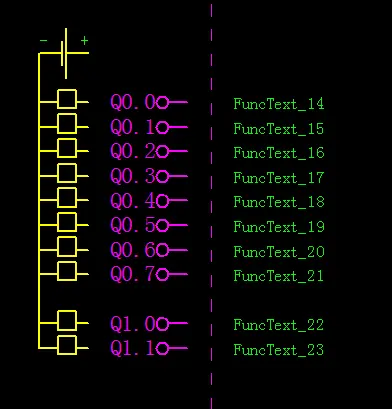

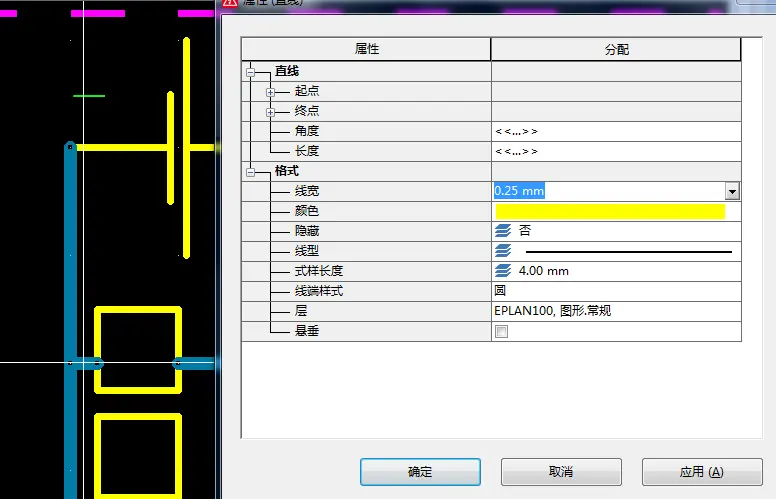

4.3 插入电源表示，定义直线，方法同上，最后出来应该是这样的

4.4 就这样一个自定义的PLC盒子就做好了

今天的进度就是完成一个自定义PLC的黑子：
