LabVIEW编程开发PCB自动测试设备

用自动化方案替换依靠熟练技术人员的手动PCB板测试仪系统，可用于高压逆变器等相关产品的测试。

解决方案：

北京瀚文网星科技有限责任公司使用NI硬件开发了一个基于LabVIEW和测试执行的系统来执行实时测量和计算。该系统可加速数据收集、减少错误、自动计算和报告生成，所有这些都提高了效率。测试序列是使用测试执行编辑器创建的，用于执行波形鉴定、PWM波形鉴定、电压电平检测、接线端子PCB检查、电机自动重启检查、接地故障检查、电机和风扇电路测试。

工厂生产的单相和三相不间断电源的功率范围为0.6-50KVA。高功率范围使得这些装置中使用的PCB板的内部测试必须以最少的用户干预实现自动化。采集数据并控制/排序测试，以模块化和集成的方式测量不同的触发参数、通信协议和自动波形验证，需要使用LabVIEW测试系统。

测试要求

该测试系统将使用基PXI仪器和相关功能板测试仪。软件需求包括控制电源输出、通过串口通信与PCB通信、使用示波器读取波形、使用DMM读取电压读数和复用继电器板来以编程方式进行路由，以高速率获取读数，并扩展DAQ设备的容量以处理大量通道。PCB板及其各自的模块化功能测试仪，随着生产需求而变化。该软件需要设备级模块化，以便快速轻松地创建测试序列，以添加具有更改PCB/功能模块的新测试。

我们选择Test Executive Toolkit来开发测序软件。它是该项目的理想选择，因为要求快速开发时间、更改序列的灵活性、易于创建和编辑序列。将LabVIEW代码轻松集成到序列中也是一个重要因素。用于串口、电源、多路复用器、DMM和示波器是使用LabVIEW创建。驱动程序利用了NI提供的IVI驱动程序（DMM和MUX）。这些驱动程序包装了每台仪器的所需功能，并为测试执行人员提供了统一的界面。根据每个仪器的基本功能，构建子序列，这些子序列被安排用于构建测试序列。

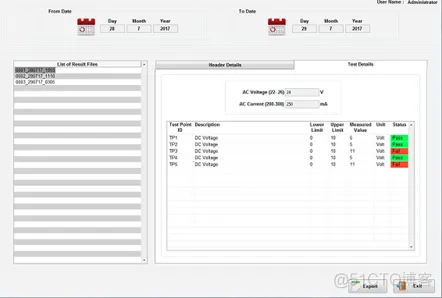

用户界面显示测试相关数据。报告自动生成，以客户要求呈现数据。数据文件也被存储为INI文件，供不同的编程环境调用和使用。数据文件也可以打开，以便在GUI中快速查看。

自动化测试系统对用户的主要好处是其速度和准确性。封装的顶级驱动器被创建为与开关矩阵、示波器、数字万用表和串行端口进行交互。结果包括测试时间和用户干预的动态减少。通过自动化分析，大大减少了对熟练技术人员的需求。用户干预从测试开始时的21次减少到1次，从而降低了与高电压有关的风险。每次测试都会自动生成报告，并提供良好的结果参考，代码中的模块化为集成新的PCB产品提供了极大的灵活性，而无需更改代码。
