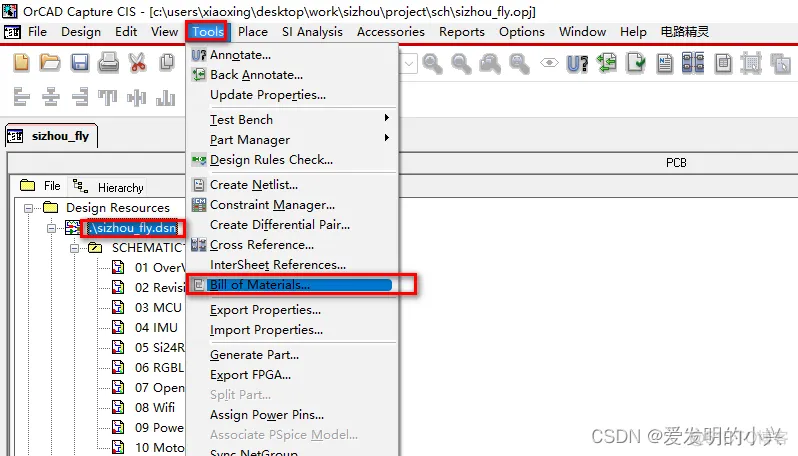

1、选择DSN文件,之后依次点击Tools
,Bill of Materials
。
2、当然,也可以点击图标进行bom导出。

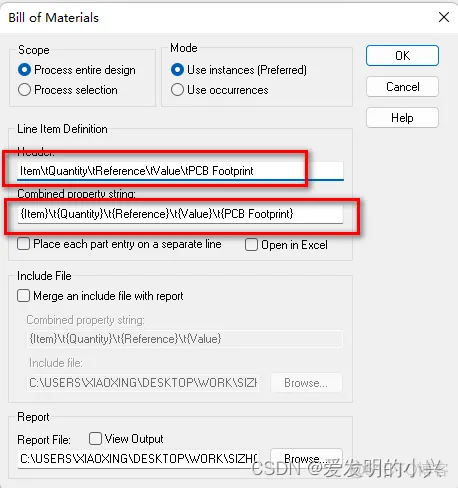

3、下图标出的地方可以自行修改,最后点击OK即可导出项目的bom表。

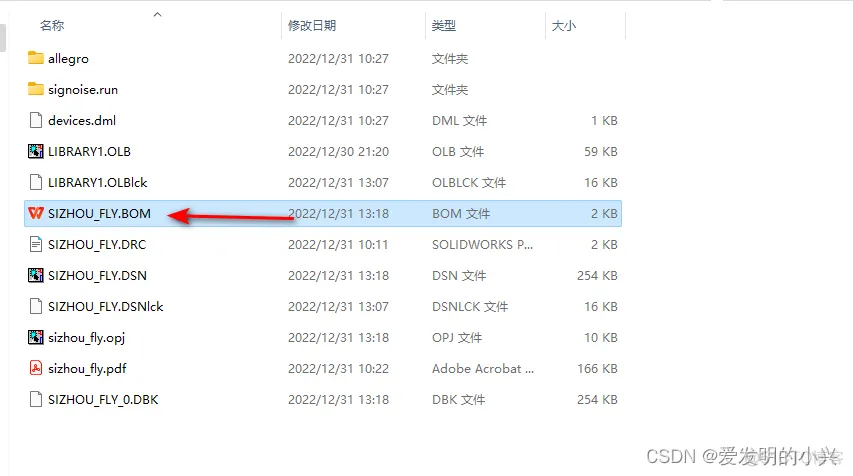

4、点击生成的bom表。

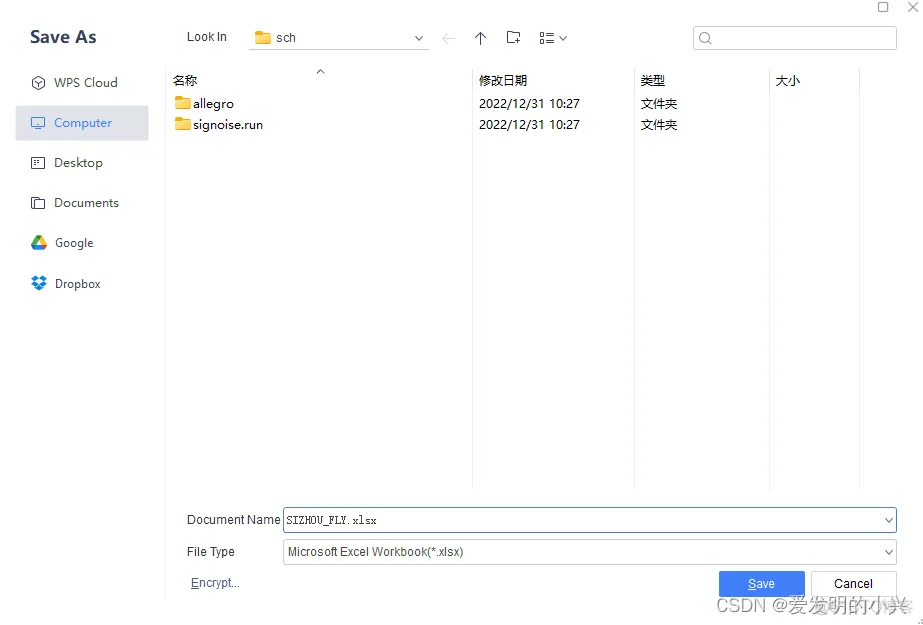

5、另存为excel格式。

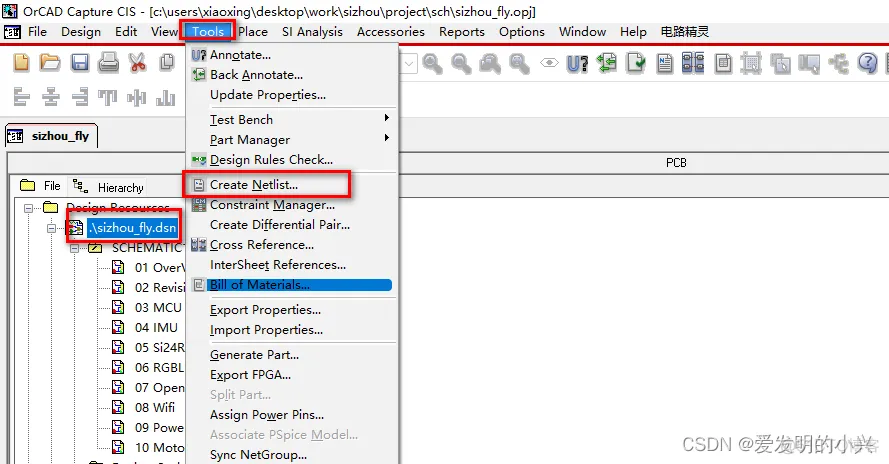

1、选择DSN文件,之后依次点击Tools
,Create Netlist
。

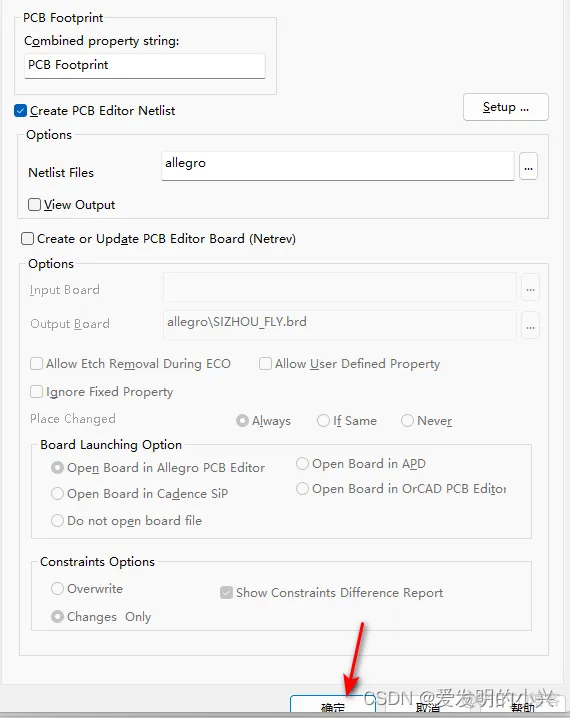

2、最后点击确定即可。
3、生成的网表文件见下图。
1、点击PCB Editor。

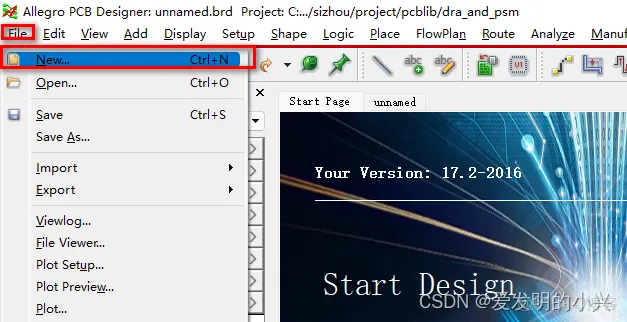

2、点击File
,New
。

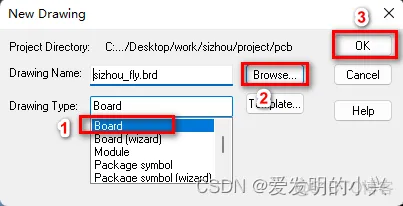

3、选择类型为Board
,之后设置pcb文件的存放路径以及文件名称,最后点击OK即可。

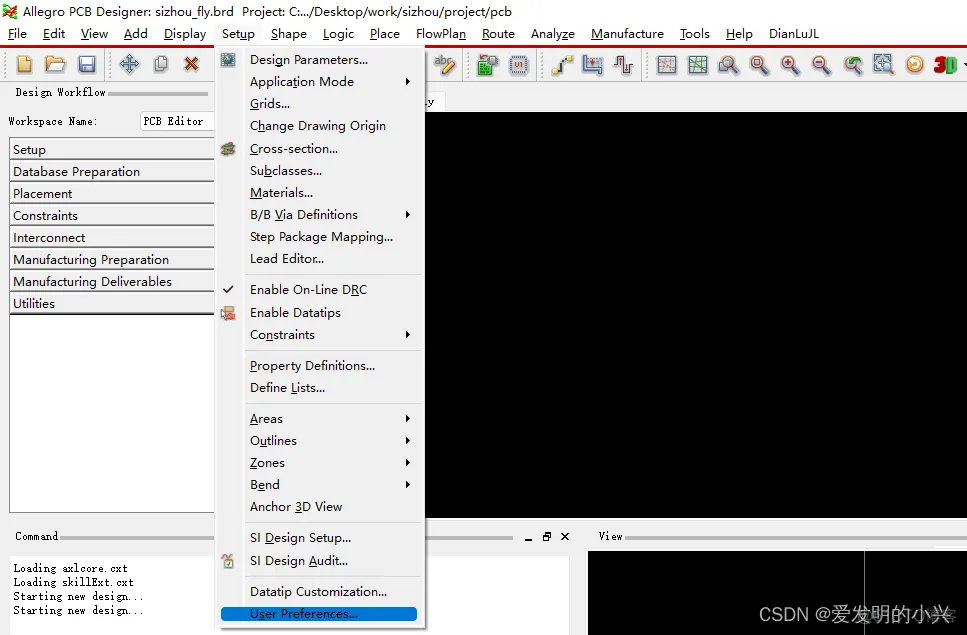

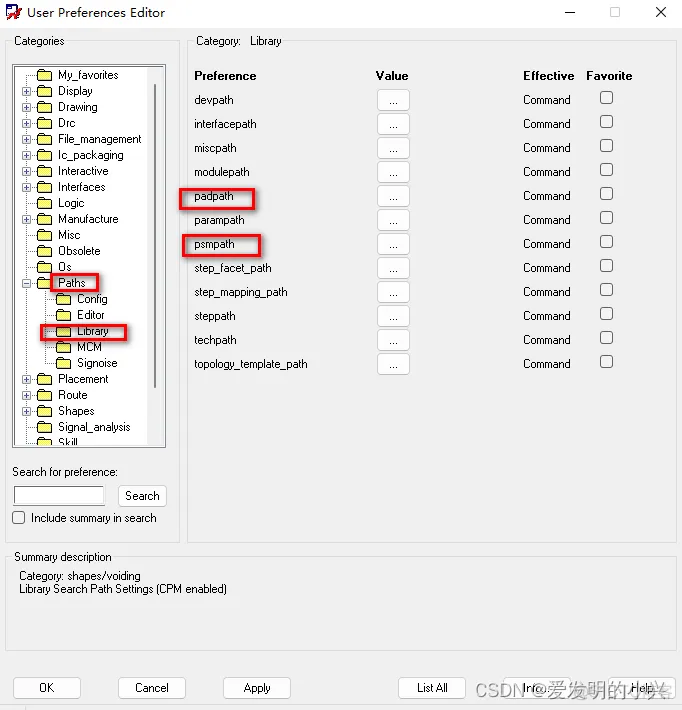

1、设置封装路径。点击Setup
,User Preferences
。
2、其中psmpath是封装的路径,设置完成后,依次点击Apply,OK即可。

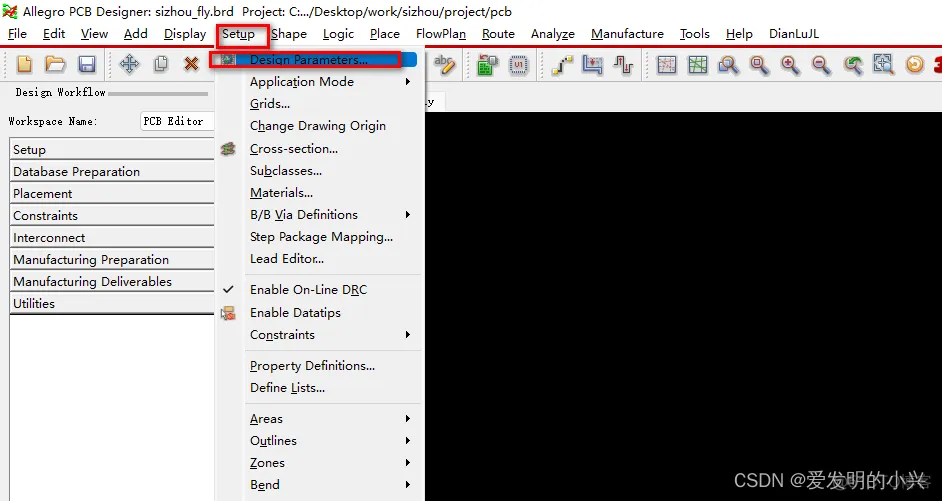

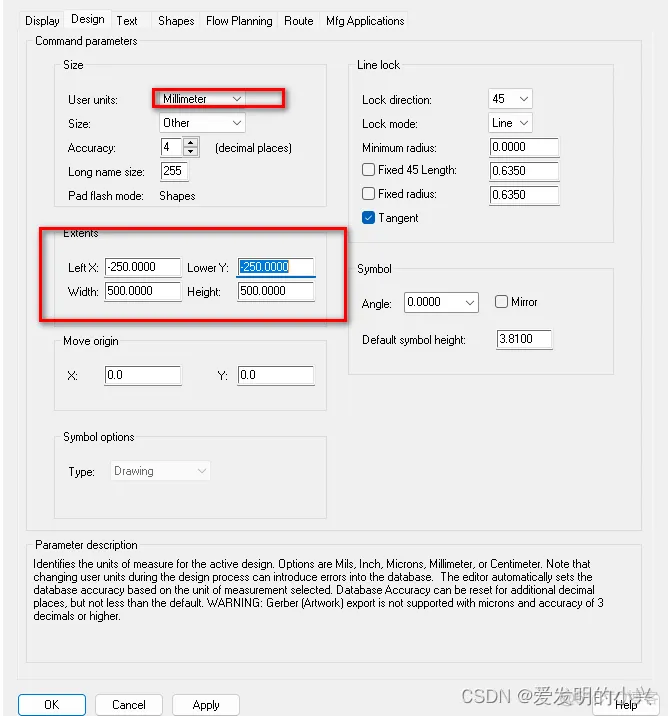

3、设计栅格与单位。点击Setup
,Design Parameters
。
4、设置单位为mm,显示范围可以根据自己的需要进行修改。

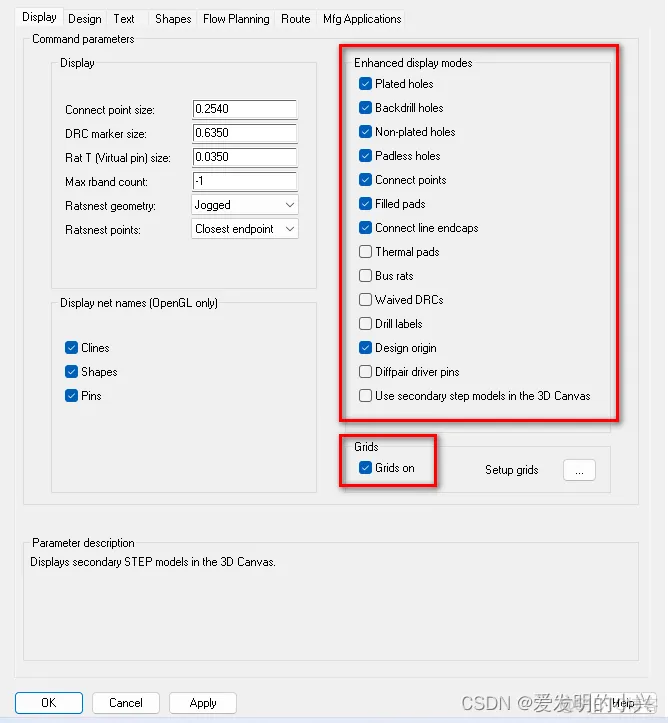

5、开启栅格以及设置显示模式,设置完成后,依次点击Apply,OK即可。

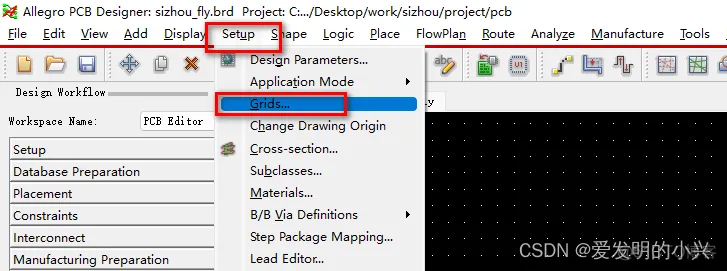

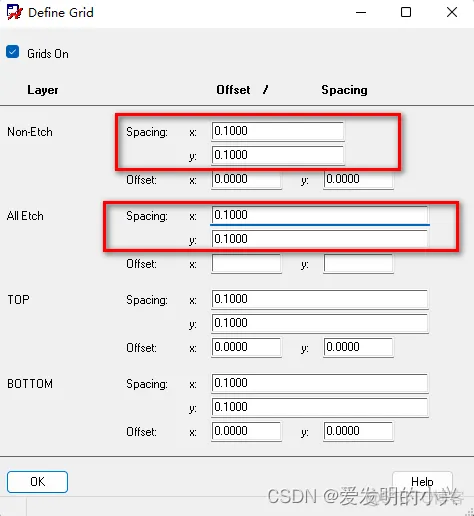

6、设置栅格属性,点击Setup
,Grids
。
7、修改完毕后,点击OK即可。

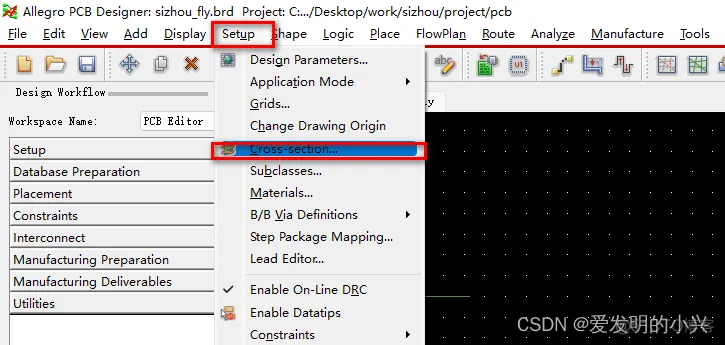

1、点击Setup
,Cross-section
。

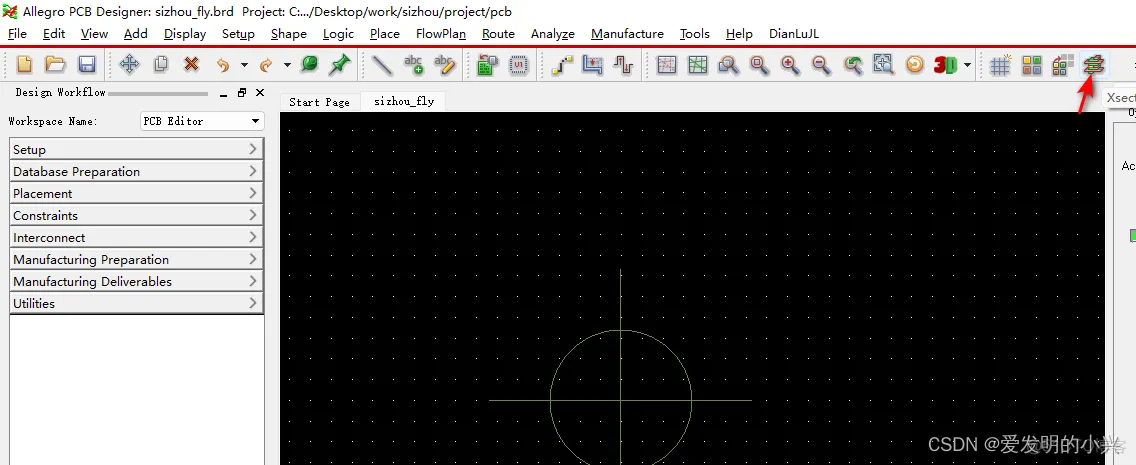

当然点击下图箭头所示的图标也可以打开层叠管理器。

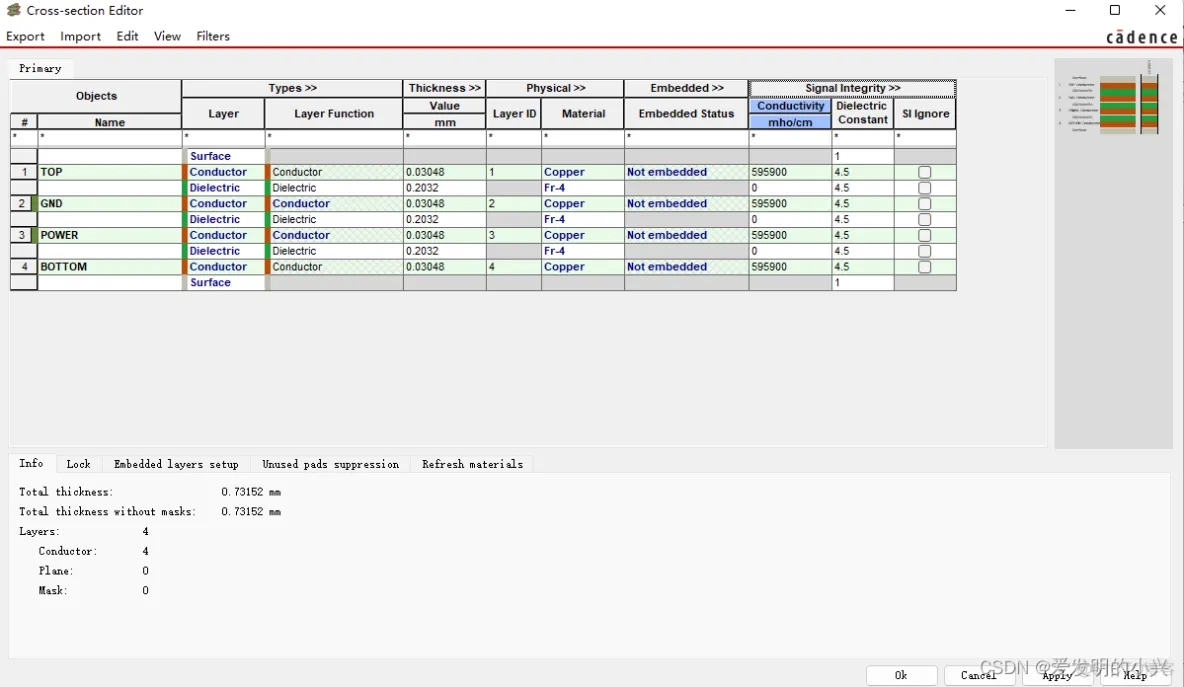

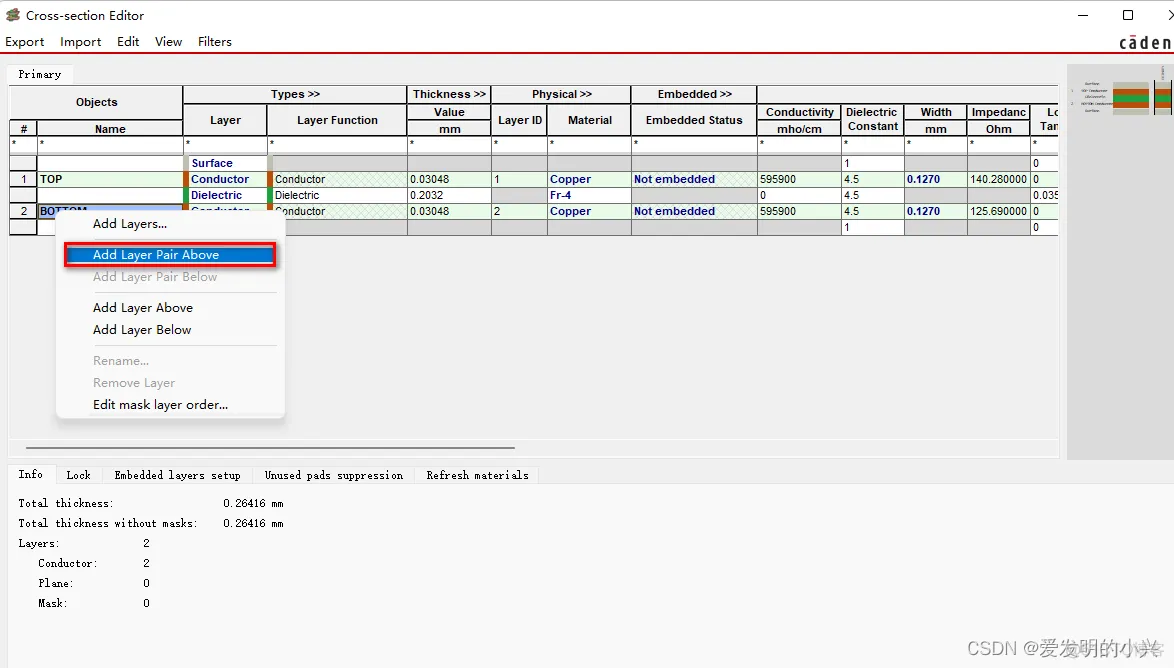

2、点击右键新建两层,分别为GND与POWER层。
3、设置完成后,依次点击Apply,OK即可。
