一、BLE蓝牙模块的作用

1、

蓝牙模块是一种集成蓝牙功能的PCBA板，主要由芯片、PCB板、外围器件构成（一般模块具有半成品的属性，是在芯片的基础上进行加工。换言之，蓝牙模块一般具有二次开发的特性）。

2、

蓝牙模块按照标准分有1.2，2.0，3.0，4.0，4.1，4.2，5.0；通常后者兼容前者产品；

蓝牙模块根据应用和支持协议划分主要分为经典蓝牙模块（BT）和低功耗蓝牙模块（BLE）；

经典蓝牙模块（BT）：泛指支持蓝牙协议在4.0以下的模块，一般用于数据量比较大的传输，如：语音、音乐、较高数据量传输等。

低功耗蓝牙模块（BLE）：是指支持蓝牙协议4.0或更高的模块，也称为BLE模块（Bluetooh Low Energy Module），最大的特点是成本和功耗的降低。

3、

蓝牙模块的作用简单来说就是以无线连接取代有线连接，将固定和移动信息设备组成个人局域网，实现设备之间低成本的无线互连通信。BLE蓝牙模块主要应用包括：定位标签，资产跟踪(比如共享单车)，运动及健身传感器，医疗传感器，智能手表，遥控器，玩具等；

二、BLE蓝牙模块的应用场景

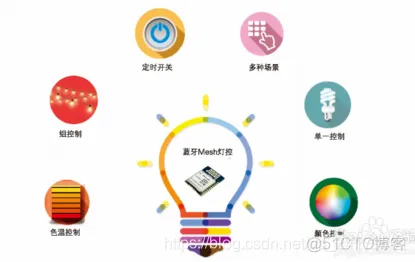

1、蓝牙灯控方案

蓝牙灯控解决方案主要以BLE蓝牙模块为基础,实现智能蓝牙LED灯的色彩控制等功能。

蓝牙灯控方案说明：手机蓝牙和彩灯上的蓝牙模块进行配对，实现APP命令控制彩灯蓝牙，实现不同的功能，比如可以通过色板、声音调节喜欢的颜色、亮度等。

2、BLE蓝牙智能锁方案

智能门禁锁是在原有门禁系统的基础上，增加低功耗蓝牙透传模块，实现手机蓝牙协议对接。智能手机通过APP调用蓝牙服务，发送指令，智能门禁锁接收蓝牙指令，继而控制智能门禁锁的开关。

蓝牙智能锁方案说明：智能锁中内置BLE蓝牙模块，手机通过APP读取智能锁蓝牙信息，尝试配对，并发送开锁请求到服务器端，服务器端向手机发送开锁指令，手机接受到指令，通过蓝牙再把指令发送给智能锁进行解锁。

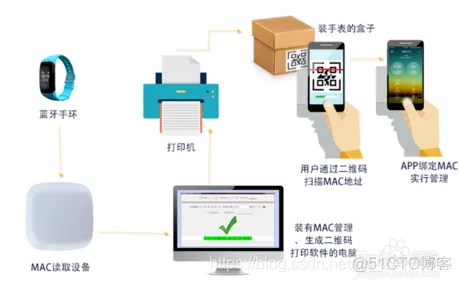

3、蓝牙MAC地址扫描打印方案

蓝牙MAC地址扫描打印解决方案是包含蓝牙MAC地址读取设备、MAC地址读取软件、MAC地址管理软件、二维码生成软件、二维码打印驱动的一整套解决方案。

蓝牙MAC地址扫描打印解决方案说明：把低功耗蓝牙模块（比如SKYLAB的BLE蓝牙4.2模块SKB360）充当主机角色，扫描周边设备，根据广播名称过滤，筛选出周边信号最强的设备，获取MAC地址；获取MAC地址后，通过串口将数据发送给标签打印机，标签打印机打印出符合要求的二维码。

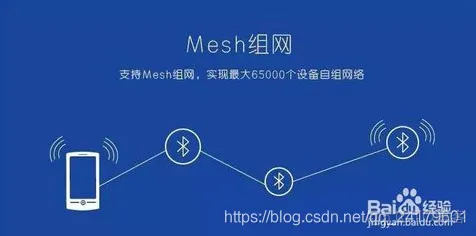

4、蓝牙Mesh组网方案

蓝牙Mesh网络是用于建立多对多（many：many）设备通信的低能耗蓝牙（Bluetooth Low Energy，也称为Bluetooth LE）新的网络拓扑。它允许您创建基于多个设备的大型网络，网络可以包含数十台，数百甚至数千台蓝牙Mesh设备，这些设备之间可以相互进行信息的传递，无疑这样一种应用形态为楼宇自动化，无线传感器网络，资产跟踪和其他解决方案提供了理想的选择。有了蓝牙Mesh，智能家居便涌现出很多新的应用可能性。

蓝牙Mesh组网方案说明：蓝牙Mesh组网的BLE蓝牙模块——SKB369。有了蓝牙Mesh之后，只需用一台控制设备，就可以同时、轻松、高效地控制智能家居系统内的所有功能。蓝牙Mesh的强大架构还可以进行扩展，满足办公室、工厂、工业环境甚至城市的需求，将数以百万计的节点连接起来，而不会产生故障。

5、蓝牙Beacon室内定位方案

Beacon是建立在低功耗蓝牙协议基础上的一种广播协议，同时它也是拥有这个协议的一款低功耗蓝牙从机设备。Beacon设备，通常放在室内的某个固定位置，每隔一定时间广播一个数据包到周围，作为独立的蓝牙主机在扫描时，会间隔地接收到 Beacon广播出来的数据包，可以用在超市商品促销，用来向走进它的顾客推送促销信息或者优惠券等，或者通过当前接收发送信号强度指示值(RSSI)、和MAC地址解析等来进行复杂的数据运算，进而对顾客进行室内定位。

蓝牙Beacon室内定位方案说明：室内定位配合Beacon这一技术，将Beacon节点布在适当的位置，在配合丰富的APP应用，可以很方便地为用户提供室内位置服务。

需要注意的是：BLE蓝牙模块选型除了关注最关键的芯片、传输速率、传输距离、封装尺寸、接口、天线之外，更多的还需要关注功耗值以及工作模式；
