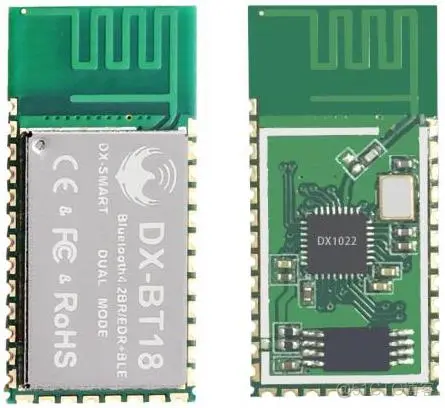

DX-BT18双模蓝牙模块简介

DX-BT18 双模蓝牙模块是深圳大夏龙雀科技有限公司专为智能无线数据传输而打造，遵循蓝牙4.2标准协议的双模蓝牙模块（Dual-Mode） 同时支持 BT3.0 Classic 和 BT4.2 BLE模式。

DX-BT18模块应用于无线数据传输领域，采用 BT4.2蓝牙芯片+PCB印制天线设计，SOC芯片内嵌BT4.2Dual-Mode协议栈，支持Windows、Linux、Android、iOS 等系统的数据传输与应用，具有工业设计、传输距离远、数据稳定、操作简单、性价比高等优势。

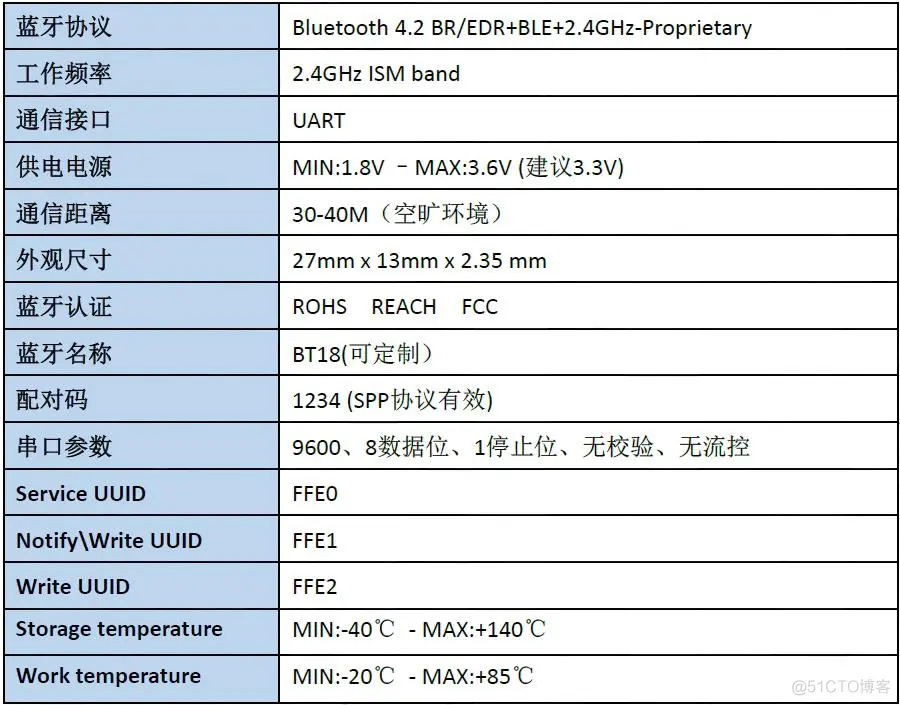

DX-BT18 双模蓝牙模块默认参数

DX-BT18双模蓝牙模块应用领域

DX-BT18模块支持BT3.0 SPP标准协议，可以同所有具备蓝牙功能的台式电脑、笔记本、Andriod手机及蓝牙主模块配对连接，从而实现双向数据收发；DX-BT18模块同时支持 BT4.2 BLE 协议，可以同具备BLE蓝牙功能的iOS设备直接连接，支持后台程序常驻运行。BT18模块成功应用领域：

1、蓝牙无线数据传输； 2、手机、电脑周边设备；

3、手持POS设备； 4、医疗设备无线数据传输；

5、智能家居控制； 6、汽车检测OBD设备；

7、蓝牙外卖打印机； 8、蓝牙遥控玩具；

9、共享沙发、共享抓娃娃机。

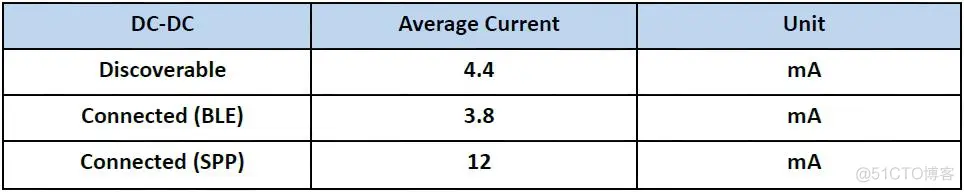

DX-BT18 双模蓝牙模块功耗参数

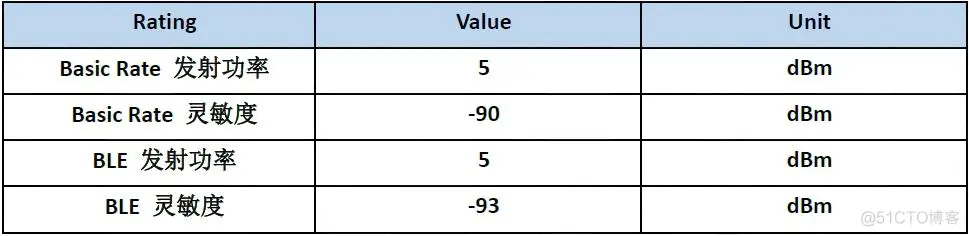

DX-BT18双模蓝牙模块射频特性

DX-BT18双模蓝牙模块透传参数

SPP数据吞吐量：

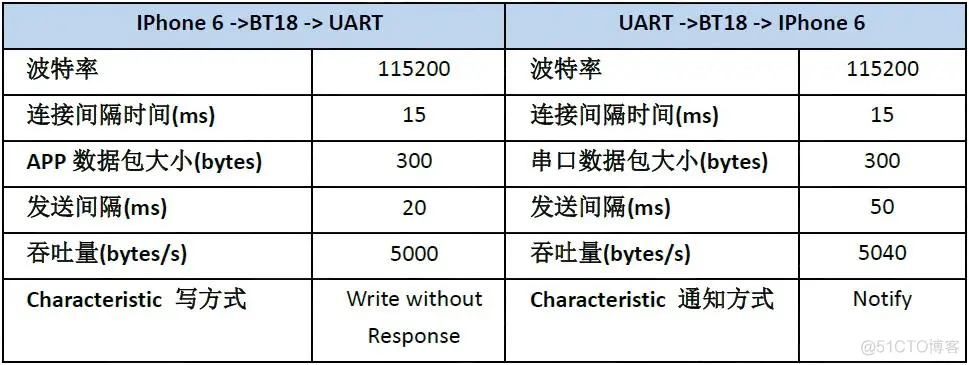

BLE 数据吞吐量：

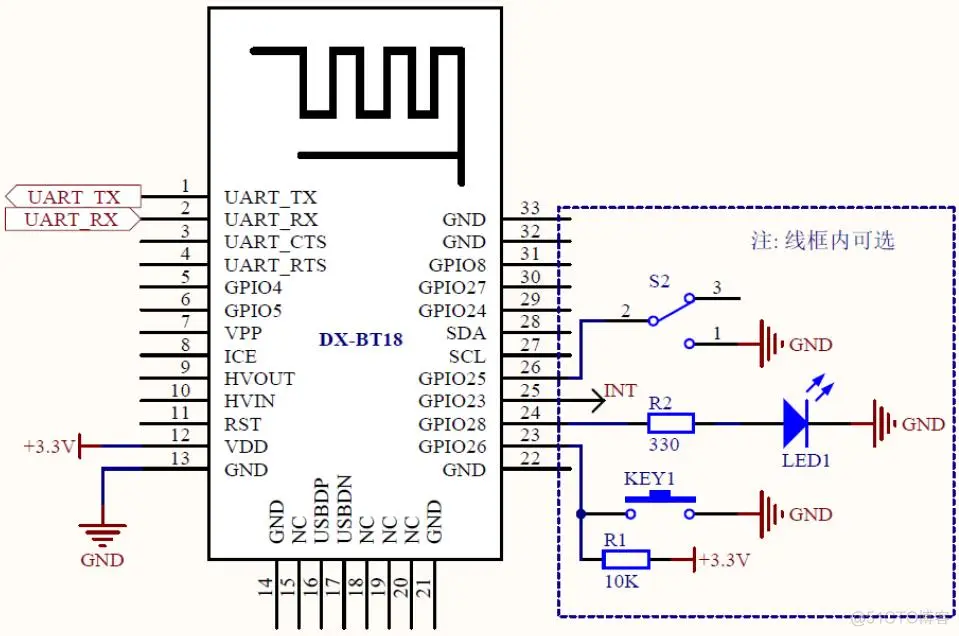

DX-BT18双模蓝牙模块引脚说明及最小电路图

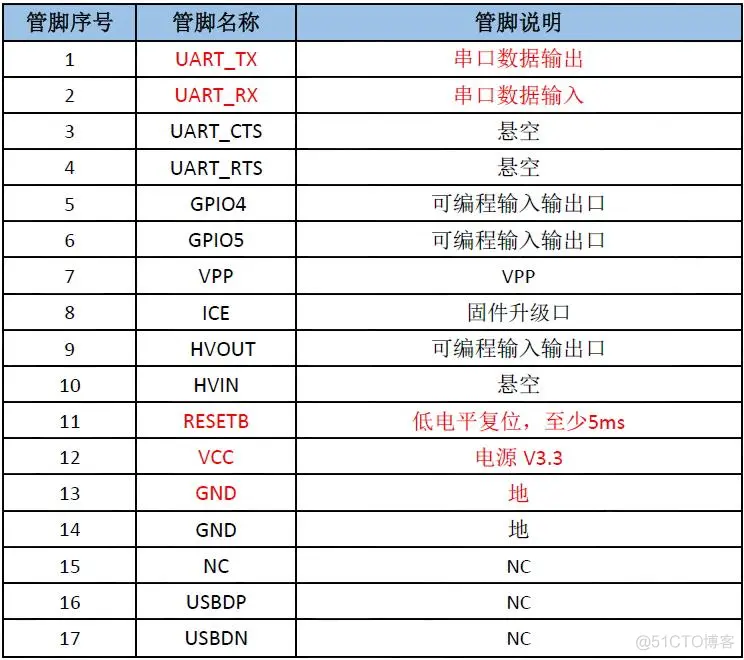

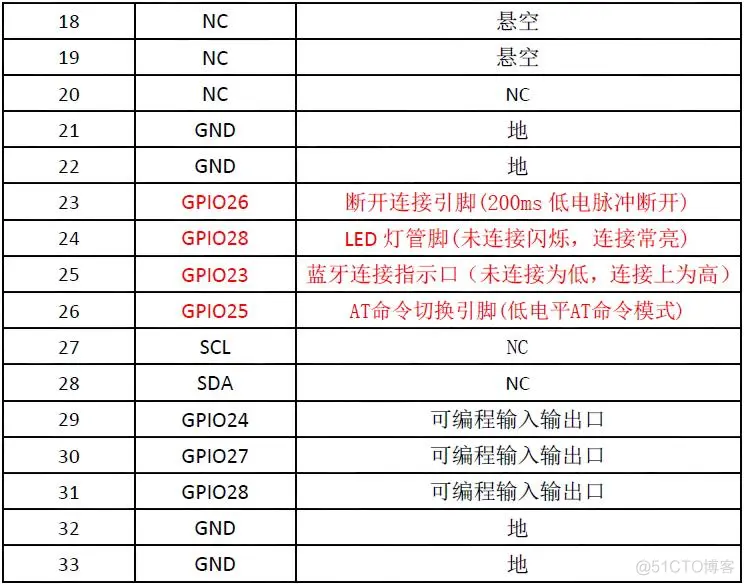

DX-BT18 双模蓝牙模块管脚功能描述

DX-BT18 双模蓝牙模块外形尺寸

DX-BT18双模蓝牙模块LAYOUT注意事项

DX-BT18 双模蓝牙模块工作在2.4G无线频段，应尽量避免各种因素对无线收发的影响，注意以下几点：

1、包围蓝牙模块的产品外壳避免使用金属，当使用部分金属外壳时，应尽量让模块天线部分远离金属部分。

2、产品内部金属连接线或者金属螺钉，应尽量远离模块天线部分。

3、模块天线部分应靠载板PCB 四围放置，不允许放置于板中，且天线下方载板铣空，与天线平行的方向，不允许铺铜或走线。直接把天线部分直接露出载板，也是比较好的选择。

4、建议在基板上的模块贴装位置使用绝缘材料进行隔离，例如在该位置放一个整块的丝印（TopOverLay）。
