无线通信模块揭秘：PCB板载天线与接口详解

基于射频技术的无线模块需要通过天线来发射和接收电磁波信号，市场上常见的天线类型有陶瓷天线、板载天线、棒状天线以及外接天线，外接天线是通过在PCB板上预留IPEX座子，可选天线类型就比较多。本篇SKYLAB小编带大家了解一下板载天线的UART接口WiFi模块。

什么是PCB板载天线

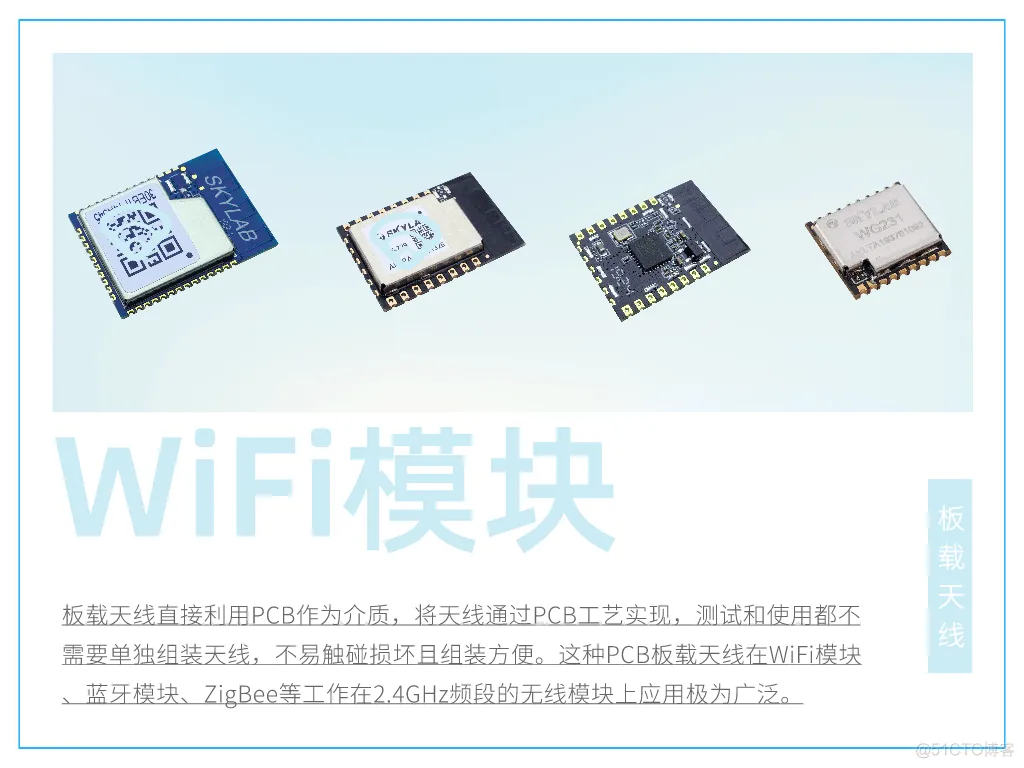

板载天线直接利用PCB作为介质，将天线通过PCB工艺实现，测试和使用都不需要单独组装天线，不易触碰损坏且组装方便。这种PCB板载天线在WiFi模块、蓝牙模块、ZigBee等工作在2.4GHz频段的无线模块上应用极为广泛。

SKYLAB PCB板载天线WiFi模块介绍

SKYLAB研发推出的无线路由AP/Router WiFi模块、USB WiFi模块、UART WiFi模块中，PCB板载天线最多的是UART接口WiFi模块。

SKYLAB PCB板载天线UART接口WiFi模块

PCB板载天线UART接口WiFi模块

WG219/WG229是SKYLAB基于ESP8266方案研发推出的低功耗IoT UART串口透传WiFi模块，符合IEEE802.11b/g/n无线标准；专为移动设备和物联网应用设计，模块内部集成操作系统，支持串口透传，支持AT指令控制，支持I/O口控制，支持Soft AP/ Station/Soft AP+Station工作模式。最高时速为72.2Mbps，在11b模式下，发射功率为+18dBm，在11g模式下，发射功率为+16dBm，在11n模式下，发射功率为12~14dBm，传输距离可达100M，可将用户的物理设备连接到WiFi无线网络上，进行互联网或局域网通信，实现联网功能。

WG231是SKYLAB基于ESP8285方案研发推出的低功耗IoT UART串口透传WiFi模块，符合IEEE802.11b/g/n无线标准；专为移动设备和物联网应用设计，模块内部集成操作系统，支持串口透传，支持AT指令控制，支持I/O口控制，支持Soft AP/ Station/Soft AP+Station工作模式。最高时速为72.2Mbps，在11b模式下，发射功率为+18dBm，在11g模式下，发射功率为+16dBm，在11n模式下，发射功率为12~14dBm，传输距离可达100M，可将用户的物理设备连接到WiFi无线网络上，进行互联网或局域网通信，实现联网功能。

LCS6260是SKYLAB基于TR6260方案研发推出的低功耗IoT UART串口透传WiFi模块，符合IEEE802.11b/g/n无线标准；专为移动设备和物联网应用设计，模块内部集成操作系统，支持串口透传，支持AT指令控制，支持I/O口控制，支持Soft AP/ Station/Soft AP+Station工作模式。最高时速为150Mbps，在11b模式下，发射功率为+18dBm，在11g模式下，发射功率为+15dBm，在11n模式下，发射功率为12~14dBm，传输距离可达100M，可将用户的物理设备连接到WiFi无线网络上，进行互联网或局域网通信，实现联网功能。

PCB板载天线USB接口WiFi模块

USB接口PCB板载天线WiFi模块WG209是SKYLAB基于MT7601方案研发推出的从设备USB接口WiFi模块，符合IEEE802.11b/g/n无线标准；在系统中所有设备一直处于被动的等待连接状态，仅由后台服务器主动发起与设备的连接，并进行请求或上传、下载数据的方式。最高时速为150Mbps，在11b模式下，发射功率为+18dBm，在11n模式下，发射功率为15~16dBm，传输距离可达150M。

USB接口PCB板载天线WiFi模块WG217是SKYLAB基于RTL8811方案研发推出的从设备2.4/5GHz双频USB接口WiFi模块，符合IEEE802.11b/g/n/ac无线标准；在系统中所有设备一直处于被动的等待连接状态，仅由后台服务器主动发起与设备的连接，并进行请求或上传、下载数据的方式。最高时速为433Mbps，在11b模式下，发射功率为+18dBm，在11n模式下，发射功率为15~16dBm，在11ac模式下，发射功率为9~11dBm。传输距离可达150M，可应用于需要WiFi高速传输并有USB接口的设备。

需要特别说明的是，这些PCB板载天线WiFi模块也是支持IPEX座子外接天线的。在做WiFi模块选型的时候，客户可以根据实际需求来做天线版本的选择。相比PCB板载天线，IPEX座子外接天线的优势体现在可选天线类型就比较多，且可以外接大增益的外接天线，提高接收信号灵敏度，满足稍远距离的数据传输需求。
