PCB线路板拼版技巧与方式解析

我们在制作PCB线路板的过程中会遇到拼版问题，所以，今天想和大家谈谈，目前PCB线路板拼版方式，具体有以下几种：

一、无间距拼版

无间距拼版是去除小单元PCB线路板间的间距，这种拼版方式板内小单元PCB线路板之间无间距，可能导致PCB线路板外形超差，故该拼版模式对于外形要求不严的PCB线路板可以使用，对于外形要求较严的PCB线路板设计，建议尽量避免该拼版模式。

二、回形拼版

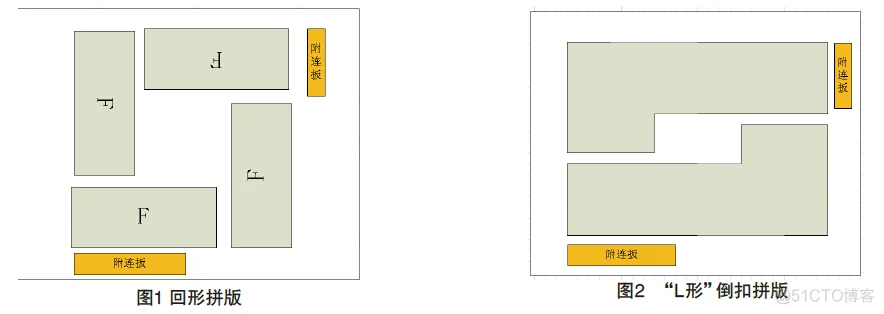

回形拼版是生产前工程准备人员为了最大化提高单片的利用率，减少单片的每处空隙浪费，所采用的一种拼版方式，如图1所示，可以有效地提升材料的利用率。

三、倒扣拼版

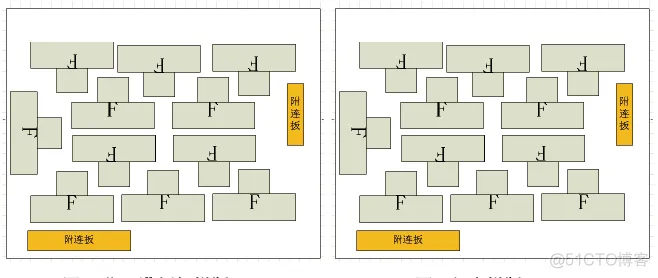

倒扣拼版是一种结合回形拼版，充分利用模板空间的拼版方式。常见的倒扣拼版有两种情况：首先是小单元PCB线路板外形呈“L形”相互倒扣，如图2所示;再就是小单元PCB线路板外形呈“T形”相互倒扣，如图3所示。

四、程序拼版

程序拼版是在C AM中编制了一个宏程序，将小单元PCB线路板的最大外形导入，直接点击拼版操作就可以完成拼版工作。在程序拼版过程中，需要提供小单元PCB线路板最大外形，目前使用PCB线路板边框线作为它的最大外形(注：边框线必须为闭环线，否则需要人为再次修正)，按照边框线进行自动拼版。这种拼版方式减少了人为因素造成的失误，提高了拼版效率。以图3“T形”板进行程序拼版结果如图4所示。由于异形板并不很多，所以在PCB线路板工厂多数情况下应用程序拼版进行。

五、混合拼版

混合拼版是将上述拼版方式进行择优选用，吸取各种拼版方式的优点进行，可以有效的提高版面利用率，及单片的利用率。以图3 “T形”倒扣拼版为例，如果将此拼版方式略微更改，将会提高单片的利用率。

首先将小单元PCB线路板进行组合，形成一个“L形”大单元，再次按照回形拼版进行拼版，最后再补充小单元，完成拼版。

对于不同PCB线路板生产厂家，其选择拼版的方式也不同，对于小批量，多种类的情况下，可以考虑选择程序拼版，拼版时间短、出错率低;而对于大批量投产，则需要考虑材料的利用率以及瓶颈设备的利用率，需要考虑其他拼版方式。
