Altium Designer设计PCB板的精髓与理念

通过一小段时间的练习，感觉先领悟设计PCB板的“精神”更加重要。在这里，我指的“精神”是指PCB板中涉及的元器件原理图及其封装设计。当然，设计PCB板还有其他方面重要的精神需要掌握。本文所提到的“精神”是画PCB板的基础。只要有这个“精神”在，你就大概能够画画板子啦（画的好不好另当别论）。

一个电路是由诸多元器件组成的，其中有些元器件是可以在官方提供的库或第三方的库找到，另外的就需要自己设计啦。如果你不知道如何去设计在库中找不到的元器件，你就会无从下手。下边我们就来看看如何设计元器件吧（软件版本Altium Designer 14.2）。

1. 新建库工程

File->New->Project->Integrated Library

在这里，我们新建了一个叫Demo的库工程。

2. 在库工程中添加原理图库文件及PCB库文件

如下图：

3. 设计元器件——电阻

在这里，先用一个很简单的例子来说明。

3.1 电阻原理图设计

我们都知道电阻有两个引脚，且没有极性之分。下图是我画的一个电阻原理图。

点击Tools->Rename Component将该元器件命名为RES。

3.2 电阻封装设计

现在我们切换到Demo.PcbLib文件。为了方便，我们这里假设我们要设计的电阻需要DIP（直插式）封装，封装的规格为：长度为400mil，宽度为50mil。下边为实物图：

点击Tools->Component Properties将该元器件命名为RES。

1）先找到宇宙的中心

2）放置焊盘1、2

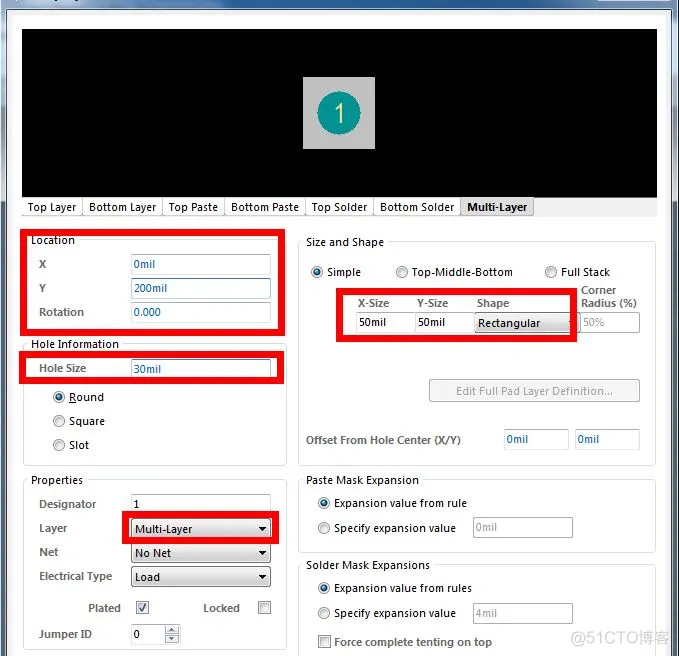

焊盘1的属性如下（焊盘2也一样）：

因为封装的大小为400mil，因为我们可以将焊盘1的XY坐标设计为（0，200mil），焊盘2的为（0，-200mil）。对于孔的类型，我们一般将元器件的第一个引脚设计为方形的，其作设计为圆形。同时，需要注意的是焊盘1、2都是“多层孔”（Multi-Layer），表示焊盘1、2穿过所有的层，即从顶层穿到底层。

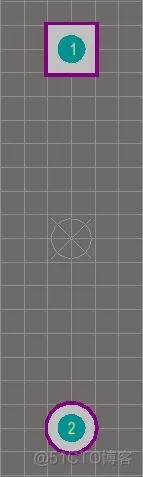

画出来的效果图如下：

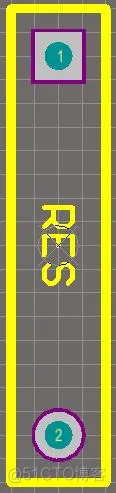

大家看到这可能觉得这很不好看。所以，我们需要给这个封装加个一个“包围圈”（Top Overlay）及文字。如下图：

3.3 封装添加及应用

1）为电阻原理图添加封装

切换到Demo.SchLib文件，点击左下角的Add Footprint，如：

在弹出的对话框中选择名为RES的封装：

2）库工程编译

要在其他工程中使用该电阻，我们需要先对库工程进行编译，如下：

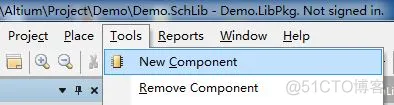

3.4 添加新的元器件

在Demo.SchLib文件中，

在Demo.PcbLib文件中，

4. 利用Altium Designer中的向导来自动生成封装

如下图所示：

这对设计一些较为复杂的封装有很大的帮助。当然，用它来设计一些简单的封装也是绰绰有余。

5. 从芯片厂商官网下载芯片CAD文件以生成其原理图及封装

现在好多芯片厂商都会提供相应芯片的CAD文件，我们通过一定转化就能够生成该芯片的原理图及封装，这将能够大大减轻我们的工作量，特别是对一些引脚数量较多且封装比较复杂的芯片。

用于转化的软件叫Ultra Librarian。具体教程可参考使用Ultra Librarian 生成PCB库文件。

到这里，我们就知道怎么去设计元器件的原理图及封装，这将为我们进一步的工作打下良好基础。
