全志V85x开源硬件PCB方案精选

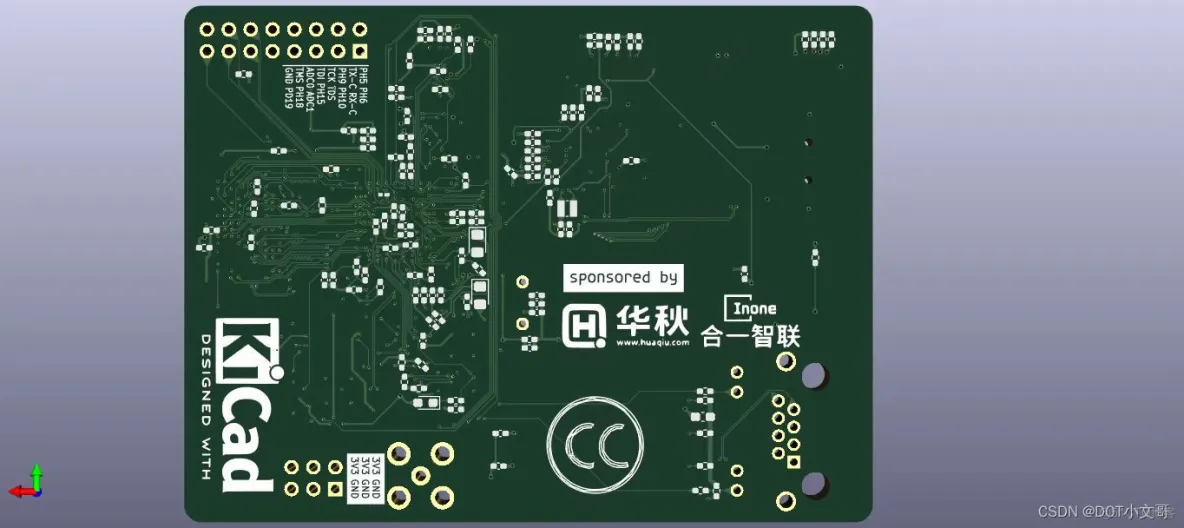

1、V853-智能交互摄像头开发板

该参赛作品基于全志V853开发板制作的一款类似眼镜的小产品,可以对场景进行辅助识别,并通过云端交互实现物联网控制,进一步实现物联网与人机交互的融合。

开发板配置了摄像头和小屏幕接口,并挂DDR3和EMMC,充分发挥了主控的编解码能力和边缘计算能力(NPU),是一个很有创意的边缘计算设计。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板
全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_02

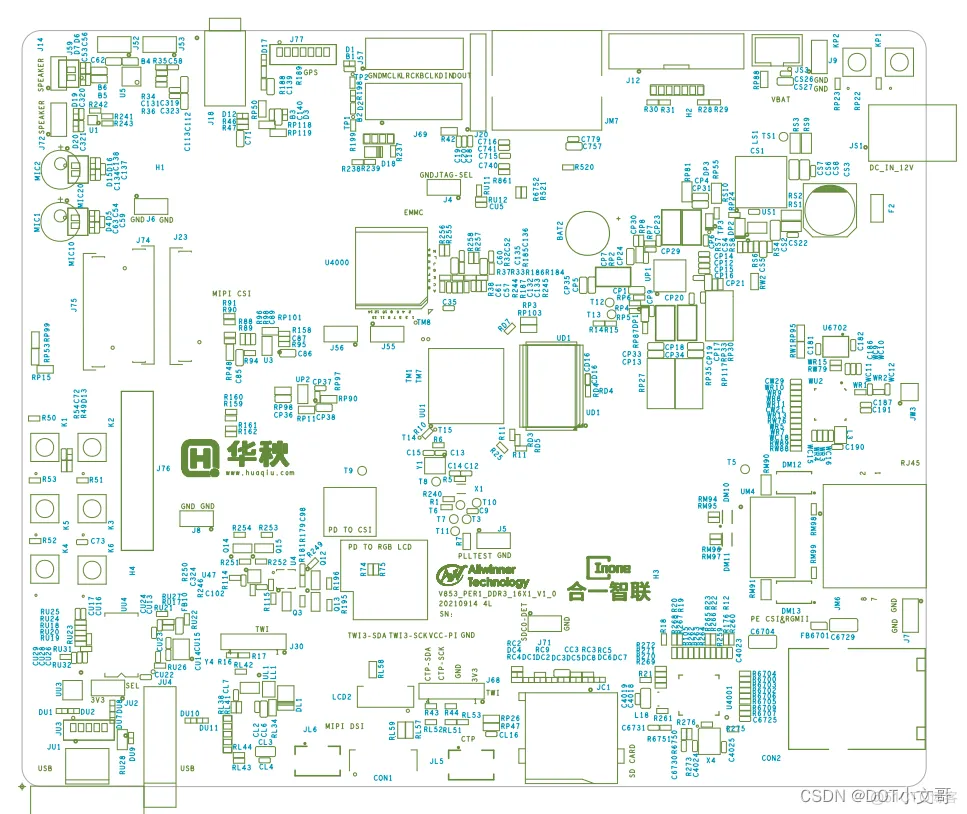

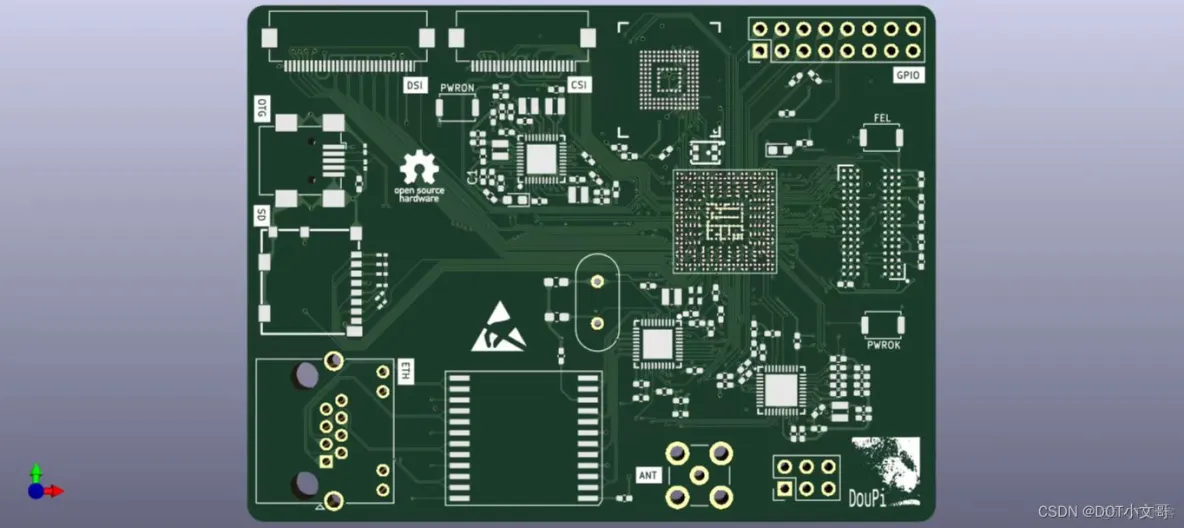

2、V853-DouPi方案设计

该参赛作品基于全志V853芯片设计了SCB 单板,使用了V853的音视频接口和丰富的外设接口,并外接AXP电源管理芯片。

在SCB单板上包含了一路千兆网口、一路UART、一路MIPI CSI、一路MIPI DSI、一路USB OTG、板载WiFi/蓝牙以及15个GPIO管脚输出。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_开发板_03
全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_04

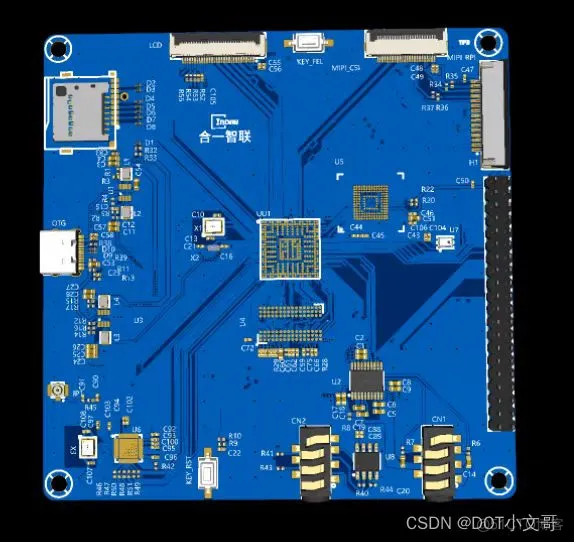

3、V853-服务器管理及协处理卡

该参赛作品基于全志V853芯片设计了一个服务器的管理设备,实现服务器管理及协处理卡功能,对服务器进行管理和检测,实时反馈信息,通过物联网接入网络,可以远程在线管理。

开发板集成了1路百兆管理网口,1路UART调试功能,1路VGA显示功能,1路音频输出,1路USB功能,主板电压检测功能,1路视频检测功能,WIFI功能。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_开发板_05

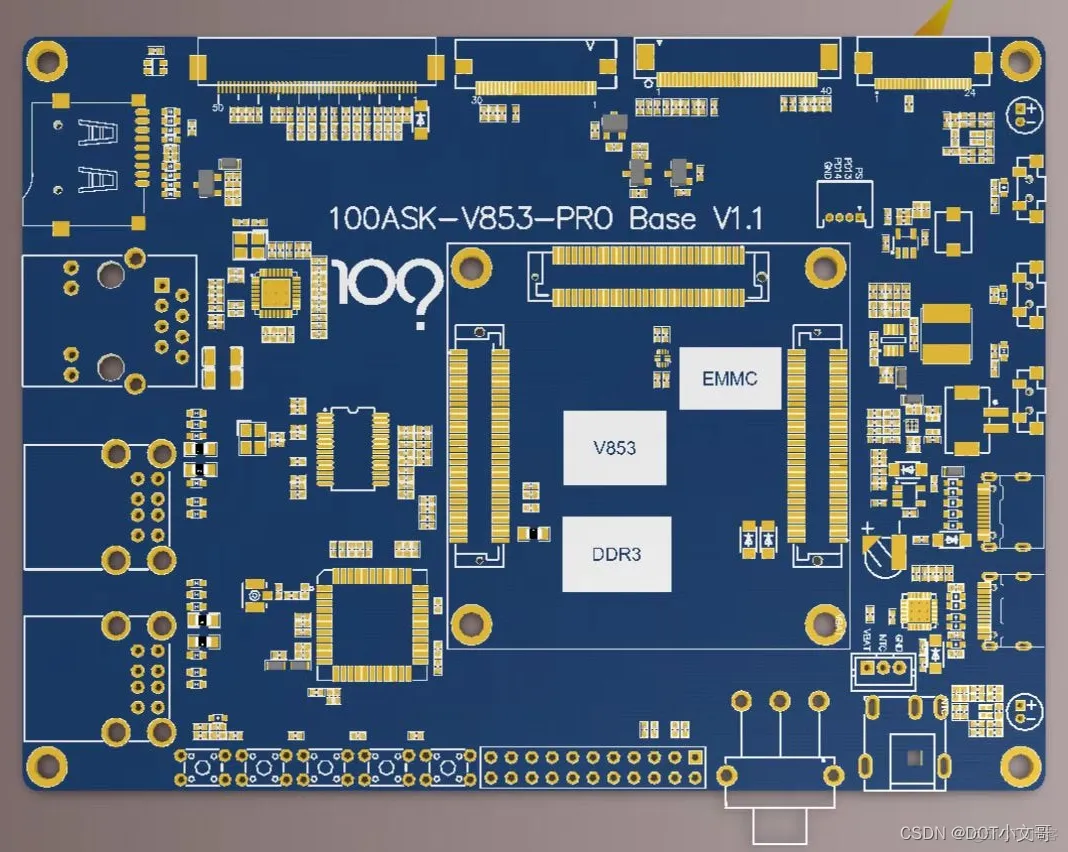

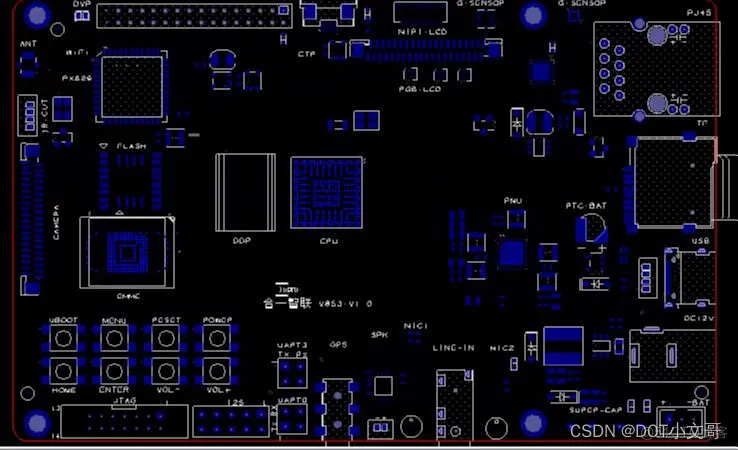

4、V853-全功能BTB学习开发板

该参赛作品基于全志V853芯片设计了一块开发板,分为核心板和底板两个部分,引用了V853所支持的大部分功能引脚,是名副其实的“全功能”开发板。

核心板采用BTB设计,并板载了eMMC、DDR、AXP电源芯片,最大支持 1G DDR3 32GB eMMC存储;核心板背面采用了3x60pin排针设计,支持自贴NAND FLASH。

底板上引出了绝大部分资源,具体包括两个百兆网口、RGB888及MIPI DSI显示接口、USB OTG、MIPI CSI摄像头、MIC、TF卡接口等其它接口。

目前开发板功能还在验证中,验证没有问题后,会公开底板配套的原理图、尺寸图、使用文档,配套的视频以及嵌入式AI开发等所有资源。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_06

5、V853-全功能BTB学习开发板

该参赛作品基于全志V853芯片设计了一款开发板,引出console调试串口和端子外接4G+GPS模块,并集成SD CARD,千兆以太网,百兆以太网,WiFi,音频输入输出,MIPI CSI ,MIPI DSI ,按键,LED,G-SENSOR,USB及USB HUB,引出console调试串口,ADC引脚引出,2.54端子引出一路串口,两路PWM及GPIO。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_开发板_07

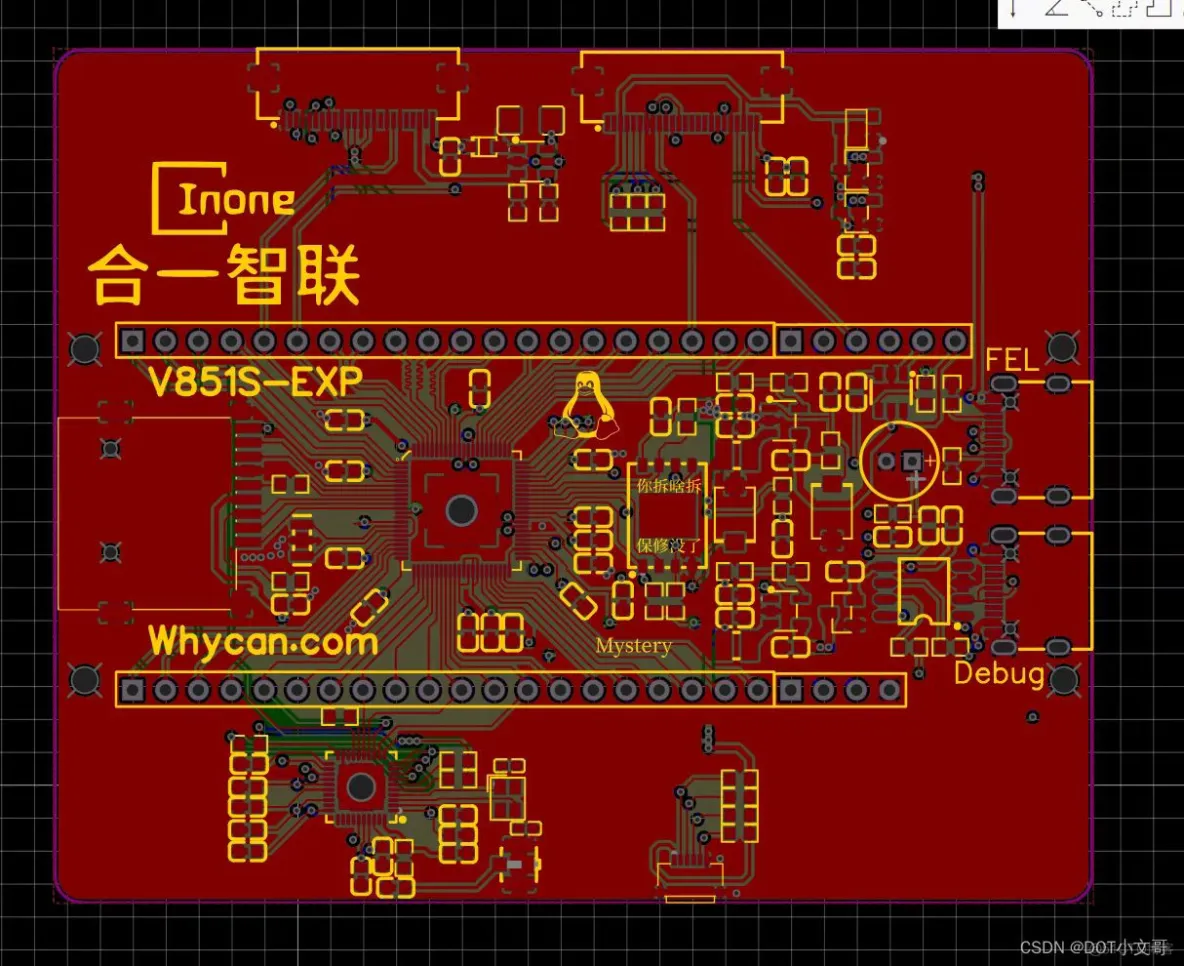

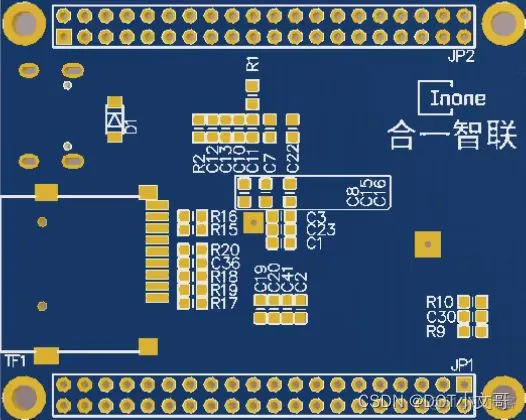

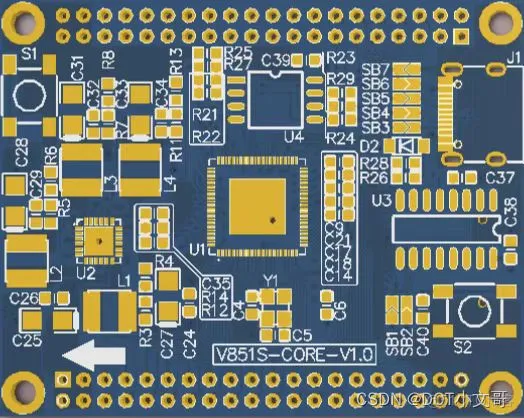

6. V851s-显示终端

该参赛作品计划将V851S芯片设计成核心板和底板结构,驱动LCD显示,接收CAN和RS485通信的数据显示在LCD显示屏上。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_开发板_08
全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_09

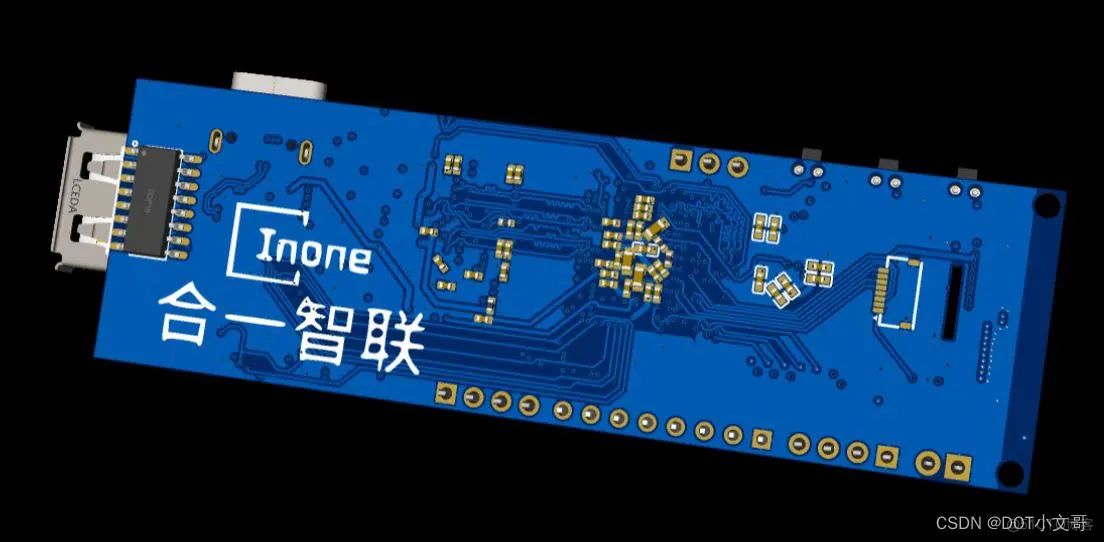

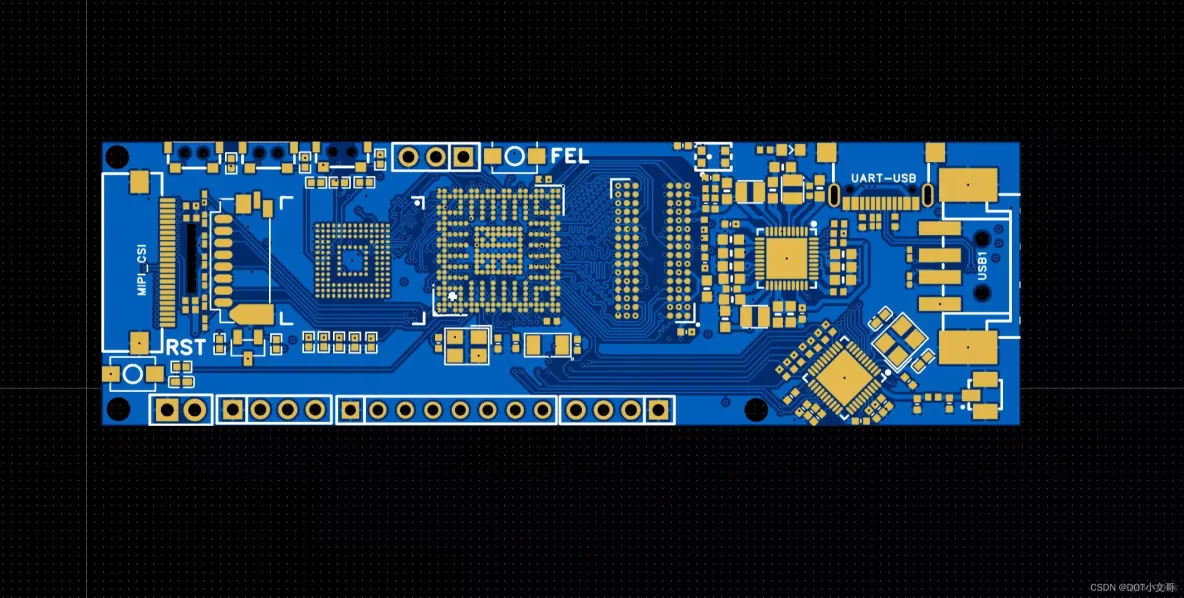

7.V851s-多媒体开发板

该参赛作品基于全志V851s芯片设计了一个极简版本的双目摄像头开发板,可外接屏幕和以太网。

在开发板设计技巧方面,为了简化电路图采用的内部LDO输出的1.8V;为了方面模块化的特点,采用核心外设独立设计;为了便于开发与调试,采用了LCD;针对V851s自身的特点,采用MIPI高速摄像头进行设计。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_10

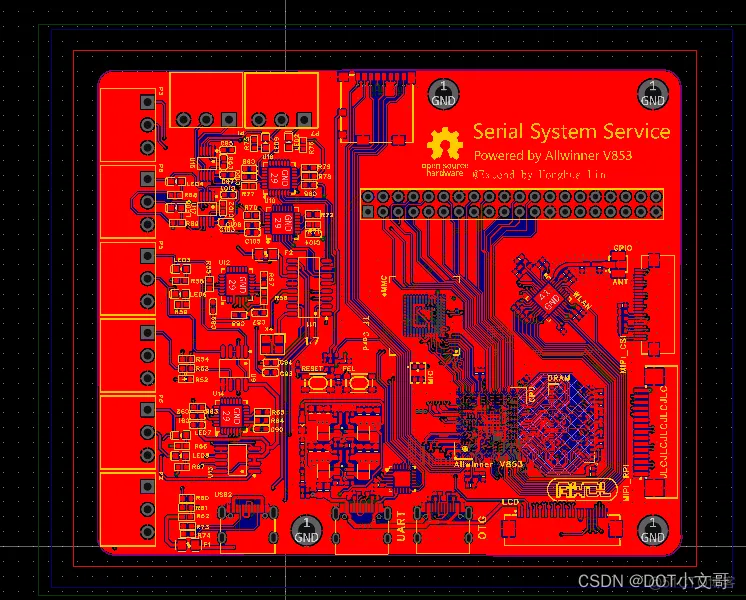

8.V853-多功能串口服务器

该参赛作品基于全志V853芯片设计了一个单片机管理设备,通过以太网控制V853设备再对多台单片机进行管理,并设计了配套的上位机软件;原理图主要在官方参考设计上进行修改,通过RS232和TTL控制下位机。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_11

9.V853-音频播放器开发板

该参赛作品基于全志V853芯片设计了一个小音频管理系统,类似于一个个人小声卡,主要用于家里音乐试听,并针对多通道功放进行音效调音,满足室内的音响效果调优,增加diy 调音乐趣。

开发板将实现codec音频驱动以实现基础硬件功能。硬件调试完成后,进行驱动验证、音频链路验证,主要涉及boot 文件系统驱动等调试,alsa 驱动移植等工作。在此基础上实现调音架构,实现delay gain biquad 等模块的功能实现,并整理出调音接口。

全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_12
全志V85x开源硬件PCB方案汇总(内附PCB文件获取链接~)_核心板_13
