Moldflow中间结果输出控制技巧


有时候我们发现有些中间结果,动画播放时,默认只能看到几帧,能不能看到更多帧数,在哪里修改?

还有的时候,我们在其他结果或者日志看到了最大压力极值,但在Pressure结果上,却没有体现出来?


原因是我们对中间结果输出是一个离散化的输出,我们系统会默认在固定的步数输出,可能会越过一些极值出现的时刻点,那我们

今天就来聊一下这些中间结果输出的控制。


默认:

DD: 充填阶段和保压阶段各20步。

3D: 充填阶段和保压阶段各5步。


下面以3D流动为例,

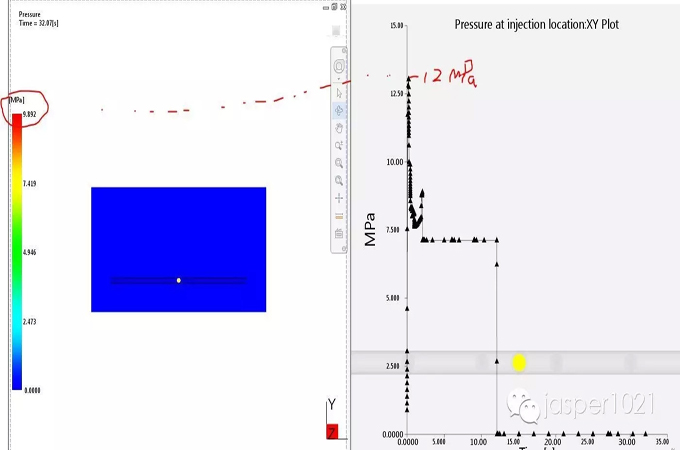

默认输出(最大注射压力未被输出到压力结果中):

原因是默认输出只有5帧,可能没有扫描到最大注射压力出。

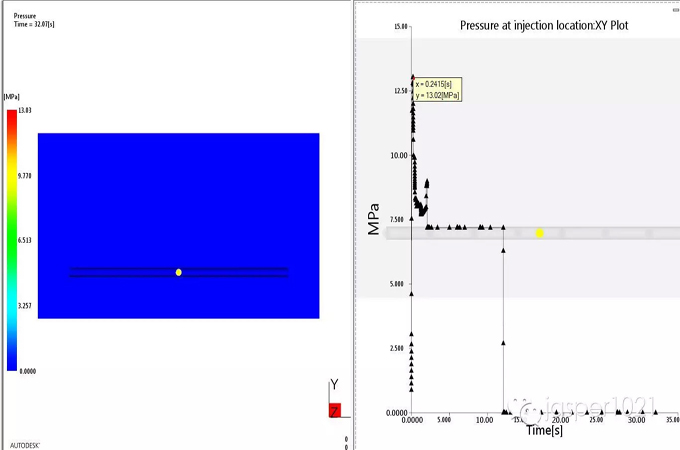

修改输出选项后(增加输出帧数,或者在关键时间节点增加输出控制):

本例子里面采用的是在关键时间节点增加输出控制。

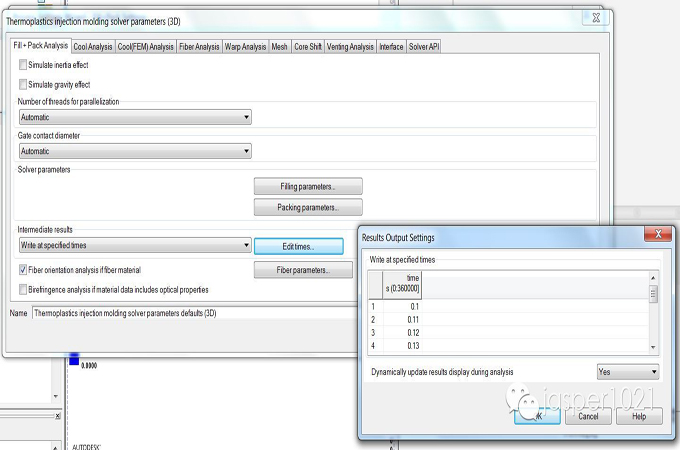

修改方法及步骤:

总结:

以上更改本质上并不会增加求解器的精度,只是可以得到更细的输出,但会消耗更多的存储空间。
