提升Moldflow水路建模效率的技巧

 一、概述

随着激烈的行业竞争，工作效率的提高越来越重要，复杂水路的创建通常会花费较长时间，这里小编就跟大家一起捋一捋如何更高效的创建水路。

二、具体操作步骤

• 这里假设模具水路已经在三维软件中设计好
• 首先在三维软件中把水路创建为实体，要求：坐标系必须与产品一致并且建议对水路进行前后模分层。
• 不同层里的水路实体分别导入到Moldflow里网格类型选择3D。

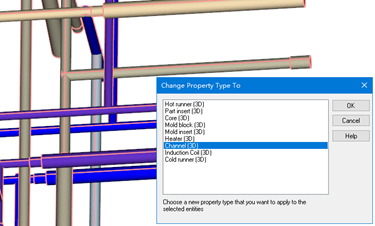

•  更改所有的水路实体属性为：管道(3D)

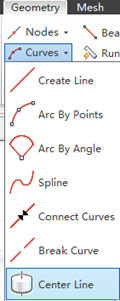

• 执行抽中现命令并应用

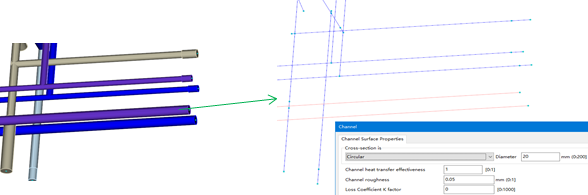

• Moldflow为生成的中心线自动归层，生成的曲线的属性为管道直径为三维管道直

• 注意：此时还不可以划分出水路的BEAM单元
• 生成的曲线属性均为管道，如果有隔水板需要手动更改曲线属性并设置隔水板直径大小，以下需要注意：隔水板顶部节点应位于钻孔顶部下方，距离为孔的一半，如下图：

• 有必要对水路进行逐条梳理，比如：建议死水位置的删除、曲线的连贯性、曲线是否错位等。这里建议打开三维模型对照着检查。这里可能会花费一些时间。

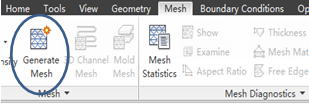

• 最后生成水路BEAM单元。

三、总结

Moldflow专门开发了实体抽中心线功能，方便快捷，能够极大提高我们的建模效率。
