Moldflow网格优化技巧续集(二)


六、双色和嵌件模具的网格划分

双色或者嵌件产品的网格划分整体来讲有两种方法,我们应根据实际产品结构来相应选择以下方式来处理网格:

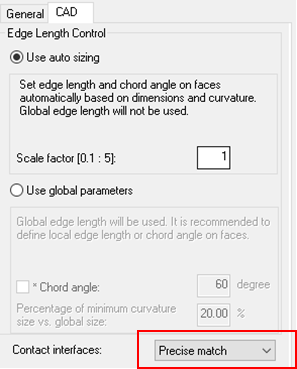

1. 实体的装配图档直接导入Moldflow软件进行划分,划分的时候我们可以选择接触面的匹配或者忽略精确匹配。

匹配可以使得两个体接触面共用同样的边界,大大降低求解不收敛以及结果的精确度。新的版本中网格划分可能会因为选择了精确匹配而无法生成网格的现象。

不匹配的网格,接触面上的网格的“贴合”不那么完美,在旧的版本中可能发生分析失败、不收敛的情况,但是在近期的版本中求解器已经对网格匹配要求不那么高了。

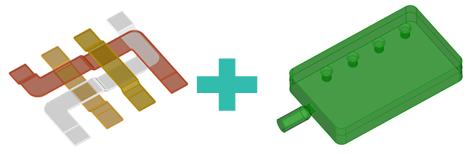

2. 两个或者多个产品分开划分网格,网格修复好之后再通过添加的命令将多个产品添加到一起。

该方式网格处理更有灵活性,可以单独对每一个产品针对选用不同的网格处理技巧,最后添加到一起,网格划分成功的概率100%

缺点是如果处理不好接触面的模型,可能会遇到后续求解的收敛问题

现阶段,依然是我们处理双色和嵌件模具的有效的网格处理手段。

七、Moldflow局部定义网格密度

Moldflow在2017版本开始对局部网格密度的定义做了加强:

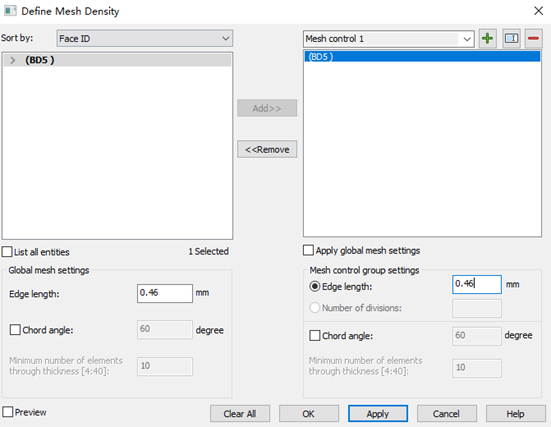

1. 打开网格密度控制功能
2. 选择产品上的表面
3. 添加到局部网格控制组别
4. 定义局部网格尺寸
5. 点击应用
6. 如果需要可以重复1-5步骤对产品不同区域的网格设定不同的网格边长。

八、巧用产品面补缺口

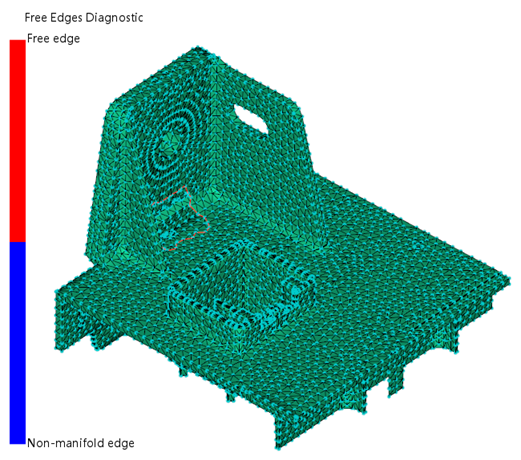

产品圆弧面补缺口操作技巧:

1. 打开产品实体

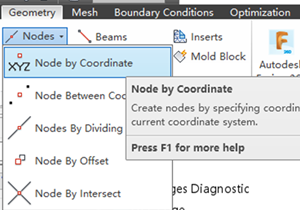

2. 激活生成节点命令

3. 点击实体上的面,生成特征点

4. 用填充孔的命令生成网格,如有需要可进一步细化网格命令操作

九、巧用产品局部特征

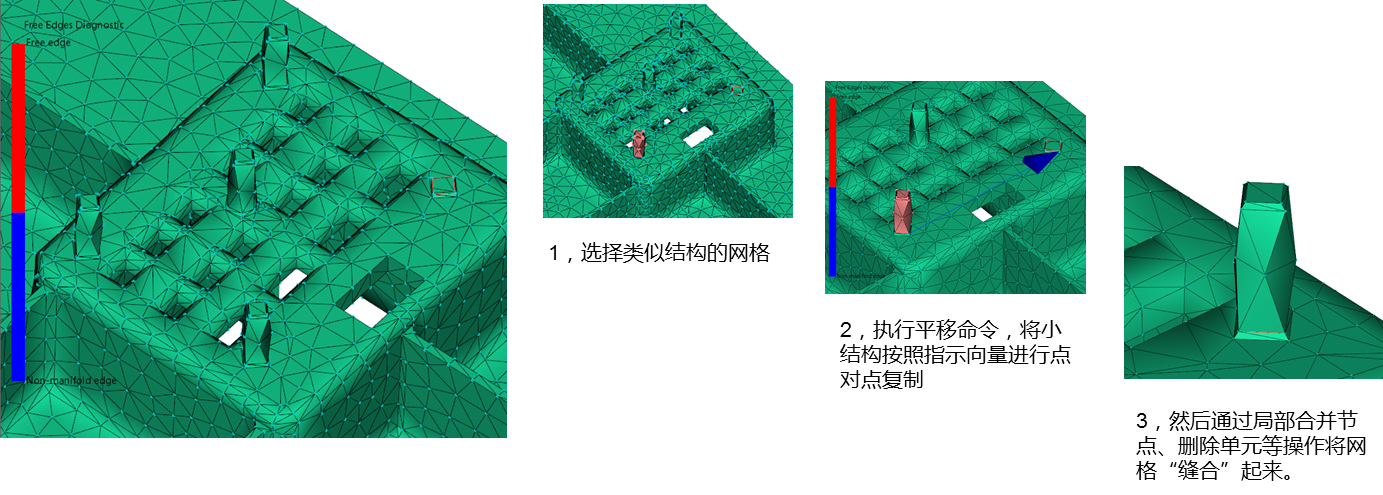

局部特征丢失,可以寻找类似结构来填补:

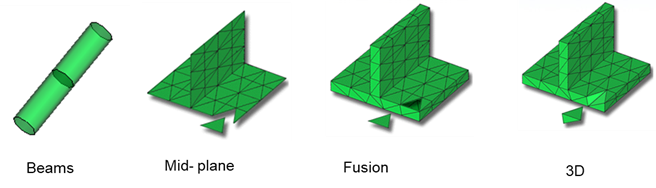

十、正确选用网格类型

明确分析目的:

• 每个项目都有各自的独特性和复杂性

• 不同的分析要求将直接决定
  产品网格的类型
  浇注系统的网格类型
  冷却系统的网格类型



未完待续,下期我们不见不散。。。。
