Autodesk Moldflow三点旋转应用技巧

我们熟知改变产品方位和排布的工具有很多，如移动、复制、矩阵和旋转等，这些工具在我们准备网格和模型时非常有用。在已知产品与X/Y/Z存在一定角度时，很容易将产品摆放正确，但是当这个角度未知，或者角度比较困难测量出来时，往往就会束手无策，今天小编给大家分享一个很实用的工具，如何通过三点旋转将产品快速摆正的方法。

一、 摆放的重要性

在 Autodesk Moldflow Insight中，不管零件在产品总成上是怎么的分布，在Moldflow的分析里，都将XY平面视为分型面，锁模力是以整体 XY 平面作为分型面的基础进行计算的。每个单元中的锁模力是使用 XY 平面的投影面积和该单元中的压力来计算的。也需要注意，双层面会考虑匹配的单元集，这样便不会导致锁模力预测结果增加一倍。但是，如果零件几何体的某个区域超过XY 平面，则锁模力会超出预测值。

因此如果xy平面设置不正确，对于锁模力的预测将差之毫厘，谬以千里。

二 、三点旋转的介绍

三点旋转就是通过定义一个平面变换到 XY 平面。

三点旋转需要在对话框里输入三个元素：

2.1 坐标 1

通过定义原点来指定所选实体的旋转方式。旋转所选实体，以使“坐标 1”位于坐标轴原点。在框中直接输入坐标的 X、Y 和 Z 值，或者单击模型显示窗口中的某一位置。如果想要选择捕捉某个特定的模型部分，例如一个节点，请在单击模型之前在“过滤器”下拉列表中选择一个条目。

2.2 坐标 2
通过定义 X 轴方向来指定所选实体的旋转方式。旋转所选实体，以使“坐标 1”和“坐标 2”之间的直线位于 X 轴上。在框中直接输入坐标的 X、Y 和 Z 值，或者单击模型显示窗口中的某一位置。如果想要选择捕捉某个特定的模型部分，例如一个节点，请在单击模型之前在“过滤器”下拉列表中选择一个条目。

2.3 坐标 3

通过定义 XY 平面来指定所选实体的旋转方式。旋转所选实体，以使由“坐标 1”、“坐标 2”和“坐标 3”定义的平面位于 XY 平面内。在框中直接输入坐标的 X、Y 和 Z 值，或者单击模型显示窗口中的某一位置。如果想要选择捕捉某个特定的模型部分，例如一个节点，请在单击模型之前在“过滤器”下拉列表中选择一个条目。

三、点旋转的应用

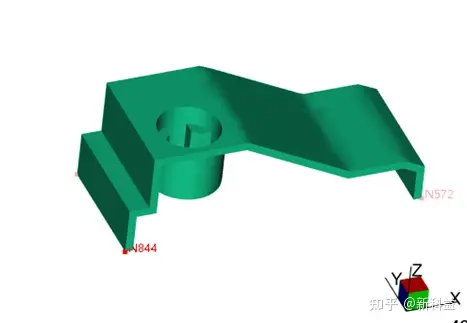

以下图产品为例，正常产品的摆放，水平为XY平面，Z轴正向朝向型腔一侧。

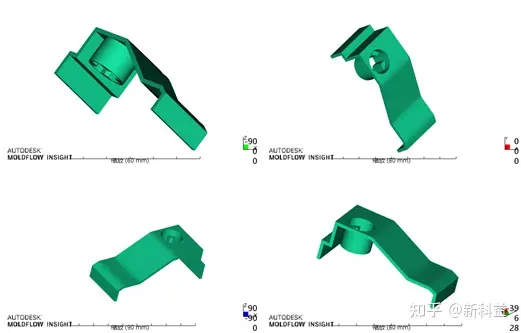

目前产品的排布如下图，与三个轴的角度随机，很难量出与X、Y、Z的角度，需要在CAD软件去量取，否则很难通过旋转的方式将产品摆正，现在有了三点旋转的工具，就能事半而功倍。

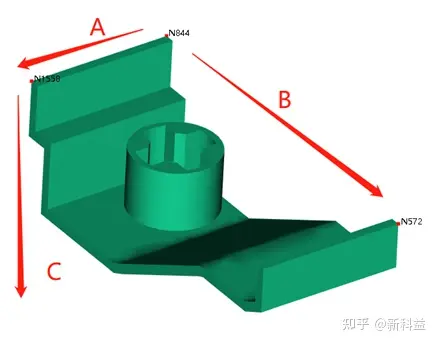

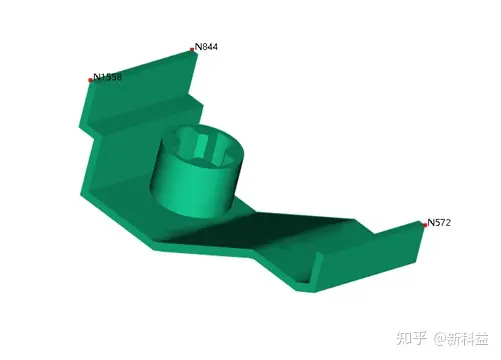

产品上选择目标平面，目标平面就是需要确定为平行于分型平面的XY平面，在平面上选择三个点（N1558,N844,N572），通过右手定则确定三个点的选择顺序。

如顺序N1558,N844,N572，这时N1558为原点，N1558→N844为X方向，N1558→N572为Y方向，△N1558,N844,N572为XY平面，通过右手定则确定了Z的方向。

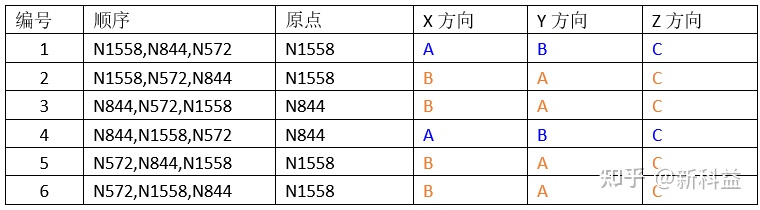

下表是三个点选取的顺序，所得到的坐标方向有所不同，1和2，3和4,5和6坐标Z方向相反，同时2,6的X方向也是斜的。

此产品，了解到，开模时△N1558,N844,N572为XY平面，Z的正向指向凸起来一侧，因此根据右手定则，选择编号3，因为编号4的Z方向是反的，凹的一侧朝向Z正向。

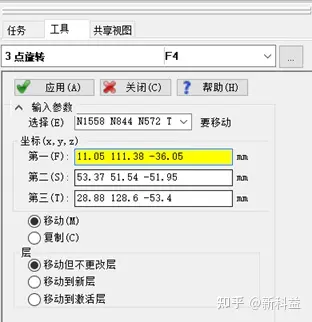

采用三点旋转命令，选择所要产品，选取N844,N572,N1558依次输入第一第二第三三个点，点击应用。

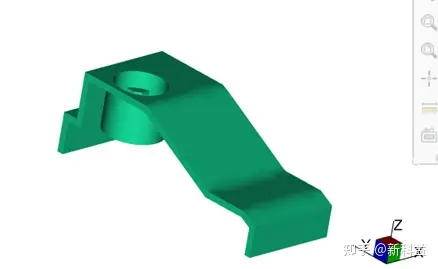

再来看一下旋转后的产品，基本跟我们预期一致。如下图所示。

小结

在产品摆放与全局坐标不一致时，采用三点旋转，可以一步到位，让产品的摆放符合分析的需求。
