Autodesk MoldFlow Insight 2021中文操作指南及更新亮点

2021.1 版本中的新增功能

2021.1 版本引入对 Moldflow 2021.0 产品本地化的支持,以及材料数据库中对以前版本的更新。

自 2021.0 版本以来对热塑性塑料数据库的更改

  • 供应商总数:569
  • 新增加的供应商:2
  • 已删除的供应商:2 添加到数据库的供应商 从数据库中删除的供应商 DOMO Engineering Plastics Europe S.p.A. DOMO Engineering Plastics GmbH Haldia Petrochemicals Ltd DOMO Engineering Plastics Italy S.p.A.



材料等级总数:11572

  • 已增加的材料等级数:157
  • 已删除的材料等级数:121
  • 已修订的材料等级数:54

对 Simulation Compute Manager 的改进

  • 在“作业查看器”中逐渐加载云作业
  • 本地化支持
  • 提高了文件处理的灵活性和效率


2021 版本中的新增功能

此版本引入的新功能和增强功能扩展了功能范围、提高了求解精度并缩短了求解时间。

此版本可与早期版本并行安装。无需卸载计算机上的现有产品。

单独许可和安装 Autodesk Moldflow Synergy - User InterfaceAutodesk Moldflow Insight - Solvers 应用程序。要完成产品安装,必须同时安装这两个应用程序。首次运行产品前,请检查是否已安装并能够访问 Autodesk Network License Manager

Network License Manager

注意:在安装此产品之前,务必先查看公司安装文档。Autodesk 2021 产品包含 NLM 版本 11.16.2.0;所有使用 2021 产品的网络许可服务器还必须运行 NLM 版本 11.16.2.0。2021 客户端无法从运行 NLM 11.13 或更低版本的服务器获取许可。但是,早期版本的 Autodesk 产品将仍使用 NLM 11.16.2.0。

阅读安装管理员指南来获取安装和配置 Network License Manager 所需的所有信息。

注意:Network License Manager 安装到目录 C:\Autodesk 中。安装期间,默认路径写入为 C:\Program File\Autodesk,但 Network License Manager 始终安装到 C:\Autodesk 目录中,即使更改默认位置也是如此。

Simulation Compute Manager

Moldflow 2021 附带 Simulation Compute Manager (SCM),该管理器随 Moldflow 产品自动安装。对于每个系统,SCM 仅有一个实例,无论该系统上有多少独立用户都是如此。

2021.0 版本中的新功能

以下是该版本中的新功能:

反应微孔发泡注射成型

反应微孔发泡注射成型是一种工艺,其中使用聚合物和超临界流体 (SCF) 的单相解决方案实现注射成型。此聚合物求解位于型腔中且不再加压后,超临界流体便可从求解中流出,并形成非常小的气泡。气泡生长的过程不是瞬时的,而是在聚合物变为固体时就停止。此工艺类似于“热塑性塑料微孔发泡注射成型”工艺。区别在于材料是热固性材料。此工艺不支持用于 3D 网格类型。

化学泡沫成型

在此工艺中,通常,最初会将少量树脂分配到型腔中。然后,其余型腔体积会由树脂中发生的发泡过程填充。发泡气体由成型过程中发生的化学反应生成。在模拟过程中,将考虑使用生成此发泡气体的反应工艺。聚氨酯 (PU) 泡沫成型是最常见的化学泡沫成型示例。化学泡沫成型不支持用于 3D 网格类型。

注意:对于此工艺,建议从数据库中选择“常规 PU 发泡材料”作为成型材料。

可抽出型芯约束

在为型芯偏移计算对型芯或零件镶件指定约束时,现在可以为约束指定抽出时间,之后约束将不再生效。此功能可用于描述在成型过程中抽出的型芯支撑销。可以在创建约束或通过编辑现有约束来设置抽出时间。仅当将“使用约束位置:”选项设置为“型芯偏移分析”时,用于将约束标记为可抽出的复选框才可见。

用户界面和工作流的增强功能 2021.0

我们会投入大量精力,根据客户的反馈改进每个版本中的用户界面和工作流。

每年,我们均会进行调查、发布测试版并鼓励您反馈自身体验,以便我们能够为您提供更愉悦的享受。我们非常鼓励您通过社交媒体、产品论坛、调查或支持站点,向我们反馈如何能够帮助您获得更卓越的体验。

CAD 支持的平台更新

以下 CAD 文件格式现在也受支持。

  • Alias 2020
  • Autodesk Shape Manager 226
  • CATIA 6R2020
  • CATIA 6R2020 Assembly
  • CreoTM Parametric 7.0
  • Inventor 2021
  • Inventor 2021 Assembly
  • Parasolid® V32
  • Rhino 6.0
  • SolidWorks 2020

2021.0 版本的求解器增强功能

已通过实现增强功能来提高分析求解器的性能,并为您提供更好的求解。

聚合物基体特性的分解

由于聚合物基体机械特性分解的变化,“中性面”和“双层面”流动求解器现在可以计算纤维填充材料的聚合物基体特性(这与 3D 流动求解器计算的相似)。在材料数据中报告的聚合物基体机械特性也会相应地更改。此更改仅对变形零件形状的翘曲预测有少量影响。

计算复合材料特性

已改进应用于计算复合材料特性的微观力学模型的准确性。对于使用纤维或盘状填充物填充的所有复合材料,这些改进对复合材料特性的预测以及变形零件形状的后续翘曲预测产生了一些小影响。

已改进对半结晶材料的处理(3D 形式)

通过对凝固时结晶效应的考虑因素进行改进,提高了对半结晶聚合物材料的 3D 翘曲预测的准确性。此改进不需要任何其他材料数据,并且适用于所有半结晶聚合物。此效应将增加体积收缩率和 3D 翘曲变形的幅度。它还会影响型腔压力衰减预测。多年来,中性面和双层面求解器中已包含相同的结晶考虑因素。对 3D 求解器的此项改进会减少不同网格类型之间所见到的变形预测差异。

3D 网格的缩痕预测改进

3D 模型的缩痕预测已得到改进。与先前版本相比,它通常可以更准确地预测缩痕的位置。现在,它甚至可以预测常规 3D 几何体中的缩痕,包括那些没有传统加强筋结构的区域。

为保压控制添加自动选项

为保压控制添加了“自动”选项。如果选择此选项,则求解器将自动确定保压压力曲线的大小和持续时间,目标是仍保持在工艺和注塑机限制范围内的同时,实现合理的较低收缩率。保压期间使用恒定压力。自动保压控制旨在为尚未确定要在成型过程中使用的实际工艺条件的用户提供典型设置。不要预期它是优化的工艺设置。

这适用于中性面、双层面和 3D 网格的热塑性材料工艺(如热塑性塑料注射成型)。

料筒效应计算的增强功能

中性面和双层面 (2.5D) 流动求解器中的料筒效应计算已得到增强,可在 2.5D 和 3D 流动求解器之间实现更好的填充体积预测一致性。

模具冷却求解器内部精度

标准冷却(边界元方法)求解器的数值精度已得到增强。这将在冷却回路非常接近零件表面或模具表面的区域中,改善模具温度数值收敛的结果。对于某些方案文件,此提高的精度会导致增加实现收敛解所需的迭代次数。对于此类模型,计算时间将会增加。

3D 熔接面预测

现在,3D 分析可以在质量良好的网格上预测更完整和连续的熔接面。预测连续熔接面时不需要极端网格细化或较小时间步,但在某些情况下它们可能有助于消除错误预测。当启用“熔接面强度分析”选项时,流动分析期间的计算时间和内存使用情况以及结构分析的接口文件 (.ws3) 的大小可能会显著增加。

新的求解器 API 功能

  1. 已包含用于在 3D 流动和 3D 翘曲中检索“材料 ID”和“材料名称”的求解器 API 实用程序函数。
  2. 已添加用于检索已为 3D 流动和 3D 翘曲设置的用户 API 选项的求解器 API 实用程序函数。
  3. 现在,可以使用 SolverUtilityHb3dGetNodeScalarResult() 和 SolverUtilityHb3dGetNodeFieldResults() 实用程序函数的 FillerConcentration 关键字访问填充物体积浓度百分比结果。
  4. 已提供求解器 API 实用程序函数和用户函数,以在 3D 流动求解器中为用户定义的对流方程启用用户节点字段变量。
  5. 在 3D 流动分析期间,求解器 API 用户函数可用于在每个节点处设置用户指定的纤维取向张量。
  6. 已包含求解器 API 实用程序函数和用户函数,以在 3D 流动求解器中对注射条件和时间步长进行用户编码控制。

注意:您可以在位于 Synergy“帮助”菜单内的“求解器 API 参考”中找到所有用户和实用程序函数的详细文档。

粉末/纤维浓度求解器的增强功能

已对粉末/纤维移植求解器进行了改进,以提高预测准确性并减少虚假的结果。

已添加其他警告消息,以指示特定时间步处的浓度计算何时已偏离。在此类时间步中,将抑制更新浓度值,并且之前的值将保持不变。如果在许多时间步处看到此偏离警告,则表示浓度预测可能会出现较大错误。如果在少许时间步处看到偏离警告,则表示错误较小。

将螺杆位置添加到屏幕日志

此增强功能适用于使用“绝对螺杆速度曲线”控制的填充或流动分析,包含 2 个方面:

  1. 对于 3D 流动求解器,会在填充和保压阶段将螺杆位置添加到屏幕日志中
  2. 对于中性面和双层面 (2.5D) 流动求解器,会针对保压阶段计算螺杆位置并将其添加到屏幕日志中(在早期版本中,填充阶段的屏幕日志中已包含螺杆位置)。

此增强功能的另一个优点是,现在可以将按螺杆位置的阀浇口控制延伸到保压阶段。

动态结果输出默认处于启用状态

对于中性面和双层面 (2.5D) 流动求解器,“动态结果”输出(“高级选项”>“求解器参数”>“中间结果输出”)现在处于启用状态(默认),并且“动态结果数”默认设置为 20。此更改将允许用户将 2.5D 分析的详细结果(例如温度)与 3D 分析的相应结果进行比较。

2021.0 版的网格增强功能

此版本包含有关划分模型网格方式的增强功能,可改进工作流。

曲面的表面网格划分

已对曲面的表面网格划分进行了改进,从而减少高纵横比单元的入射率。这可以提高双层面和 3D 分析的质量。

隔水板或喷水管冷却管线的单腿模型

现在,对使用一条曲线建模的隔水板或喷水管冷却管线划分网格,会创建第二条曲线以匹配所创建的两组柱体单元。此增强功能会消除有关在为“冷却(FEM)”准备模具边界期间所观察到的缺少曲线的警告消息。

父页面: 2021 版本中的新增功能

2021.0 版本的新结果

新结果已包含在此版本中,现有功能也已得到增强。

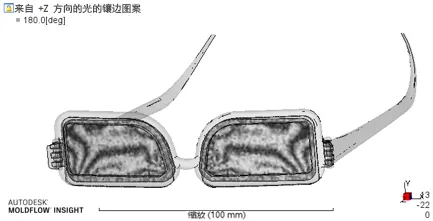

双折射分析的镶边图案结果

现在,双折射分析(仅限 3D 网格类型)会生成“镶边图案”结果,这会显示在查看透明成型零件中偏振光时所看到的带状图案。每个条带表示光的迟滞(以一个波长为单位)。相互间距较近的大量条带表示残余应力的级别较高。

注意:来自 +Z 和 -Z 方向的光的镶边图案结果是求解器自动创建的默认结果。来自其他方向的光的镶边图案结果可创建为“自定义结果图”(“结果”选项卡 >“图形”面板 >“新建图”>“自定义”)。

Autodesk MoldFlow Insight 2021 中文帮助及更新说明的图1

2021.0 版本中的材料数据库更改

由于不断进行内部测试,且材料供应商的产品会发生变更,因此材料数据库需要持续更新。

此页面在发布时是准确的。有关任何最终更改,请参见 Autodesk_Moldflow_2021_material_changes.pdf,该文件可从此处进行下载。

自 2019.0.5 以来对热塑性塑料数据库的更改

  • 供应商总数:569
    • 新增加的供应商:44
    • 已删除的供应商:24 已添加到数据库的供应商 已从数据库中删除的供应商 Addiplast Automotive Performance Materials Aldex Advanced Plastics Buseong Polycom AMCO Polymers DSM EP (Americas) Americhem, Inc DSM Japan Engineering Plastics Avient EPIC Polymers Ltd Benvic Europe Evonik Cyro LLC BSB Recycling GmbH EVONIK Industries AG Buseong Polycom Co Ltd EVONIK Resource Efficiency GmbH Clariant Plastics & Coatings, USA LLC Geon Dalian Politek Chemicals Grand Siam Composites Dalian Polyshine Technology JXTG Nippon Oil & Energy Corporation DSM (Americas) King-TechChina Co Ltd DSM (Japan) Lehmann & Voss & Co DuPont Transportation & Industrial Miscellaneous Grades and Suppliers DuPont-Toray Co., Ltd. Mitsui Advanced Composites Brazil Eastman Chemical Co PlastiComp Inc EFA Rubber and Plastic PolyOne Evonik Operations GmbH Polyplastics GEON Performance Solutions Rhetech Grand Siam Composites Co., Ltd. Rhodia Engineering Plastics GuoHeng (Dongguan) Plastic Technology Solvay ET CIE Belgium Hangzhou BOSOM New Materials Technology Various Hyundai Advanced Materials Vichem Jiangsu Boiln Plastics WinTech Polymer Ltd JX Nippon LC COMPANY LIMITED King-Tech China Co Ltd Kunshan R&P Lehmann&Voss&Co. KG NEW CHEMI PLASTICS HONGKONG LIMITED Polyplastics Co., Ltd Polyplastics Taiwan Co., Ltd PRODUMASTER QTMi Ravago Plastics Manufacturing (Kunshan) RheTech Inc Roehm America LLC Roehm GmbH SelecTech, Inc Shakespeare Shandong Dawn Polymer Shanghai Diamond Polymer Materials Shanghai Nytex Composites Product Wanhua Chemical Group Wellman Advanced Materials
  • 材料等级总数:11536
    • 增加的材料等级数:690
    • 已修订的材料等级数:633
    • 已删除的材料等级数:144
  • 特定数据:
    • 带有长纤维长度数据的材料等级数:164
    • 带有特定结晶形态数据的材料等级数:37
    • 带有默认收缩特性数据的材料等级数:4498
    • 带有应力/应变数据的材料等级数:623

Moldflow 2021 使用一种称为 Simulation Compute Manager (SCM) 的新作业管理系统。

“新建分析启动”对话框

可以通过从 Synergy 启动分析来调用“启动”对话框。该对话框用于管理可将作业提交到的目标队列。默认情况下,提供用于在本地主机上提交作业或将作业发送到云的选项。如果 Moldflow Insight 已安装在本地网络的其他计算机上,则可以添加这些作业作为其他队列,从中可以从“启动”对话框发送作业。

基于 Web 的新作业查看器

使用基于 Web 的新作业查看器监视作业的状态。要访问作业查看器,请单击功能区中的“作业管理器”按钮 Autodesk MoldFlow Insight 2021 中文帮助及更新说明的图2,以在默认的 Web 浏览器中启动它。在作业查看器中,可以查看过去 30 天内提交的作业的状态。也可以在“作业查看器”中通过按“查看日志”,来访问求解器日志。Autodesk MoldFlow Insight 2021 中文帮助及更新说明的图3
