Moldflow一键式网格划分与分析功能实战


一、什么是一键式网格划分和分析
一键式网格划分和分析指的是让Moldflow一次完成网格划分和分析的功能。和传统的操作模式相比两者的区别如下:

二、一键式网格划分和分析应用场景
大多数情况下,我们使用的是典型的工作流程,一键式网格划分和应用侧重于特殊情况,优势如下:

  • 方便一天工作结束前启动分析(网格+分析),明天就可检查结果
  • 不熟悉操作的员工或者工程师:以较少的学习速度快速检查结果.
  • 几何优化的无缝工作流程,方便修改CAD几何之后做DOE分析

三、操作要求

(一)模型导入

- 支持任何模型: CAD, IGES, STL

- 所有网格类型 : Midplane (*不支持CAD体) 、Dual Domain、3D(二) 分析序列

- 支持最常规分析序列

- 不支持的分析:冷却 (FEM),型芯偏移,热固性分析(三) 支持的边界条件:

- 注射位置(Injection Location)

- 注射材料(Injection Material)

- 气体入口(Gas Entrance) 冷却

- 入口(Cooling Inlets)

- 关键尺寸(Critical Dimensions)

-约束(Constraints)

-点加载和边缘加载(Point Load and Edge Load)

-排气位置(Venting Location)

-多料管位置(Multiple Barrel Location)(四) 不支持的边界条件:

-限制性浇口位置

-面载荷

-分配控制器

-阀浇口控制器。

-不支持混合 CAD 和网格的方案。示例:CAD 几何 + 零件网格。

-不支持 3D 流道,因为需要在划分网格后将它们缝合到零件。

-命令 runstudy 不包含网格特征

(五) 操作实例讲解
- 模型导入后设置浇口边界条件

执行分析,显示如下,

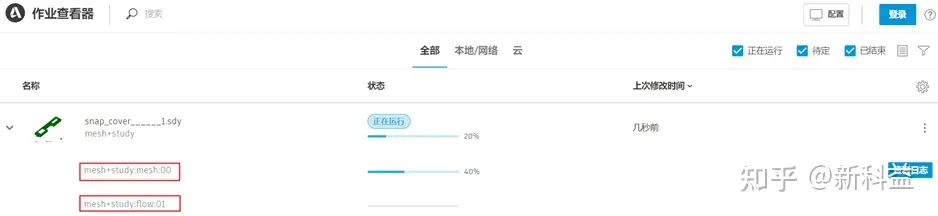

作业检查器显示Mesh(网格)+study(求解)任务,先网格划分,再完成设置的分析序列,如流动分析,如下:

四、总结
Moldflow一键式网格划分和分析功能,把网格划分和分析采用批处理的方式来完成。这帮助降低了初学者的使用门槛,可以方便快速的执行分析。对于有经验的工程师,在面临分析任务重、模型大、网格划分时间相对较长的情况下,使用该功能也可以有效加快工作进度。在离开座位之前设置多个边界条件,把网格划分和初步的分析放在晚上执行,第二天就能检查初步结果,方便对方案的再优化。

另外需注意的是,得益于Moldflow对于CAD几何自动优化的网格处理的功能,网格质量显著提升,网格可以不做任何处理,都能适应常规的分析。这使得执行一键式网格划分和分析功能不用担心因为网格质量导致分析失败。最主要的是从初步的分析结果,我们也可以得到反馈,需不需要对局部网格再做处理,甚至整体改变单元数量以进一步满足分析目标及精度要求。

从以上其实我们了解到,一键式网格划分和分析功能是一个初步的工作,最终还是要对网格的质量及初步分析结果再确认。因此我们建议主要以传统的典型操作流程为主,一键式网格划分和分析为辅。
