MeshWorks平台自动DOE优化分析流程搭建与参数设置教程

        MeshWorks是一款强大的有限元前处理软件，主要核心功能是网格变形，参数化以及概念设计。MeshWorks拥有27大类的参数化库，不但可以提供一般常用的形状参数化，料厚参数化，材料参数化，还可以提供多种特殊的参数化功能，如肋筋，焊点数量，缝焊长度，加强筋，激光拼焊版TWB的参数化功能。借助于以上功能，工程师可以高效的创建DOE优化矩阵，大幅提升优化工作的效率。

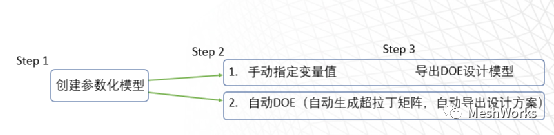

MeshWorks自动DOE流程根据参数值生成方式主要分为两种DOE矩阵生成方法，第一种是工程师根据工艺实际指定参数值，第二种是由优化的超拉丁方法随机产生；

1 工程师指定

参数化面板在MeshWorks软件的“MORPHING”模块下，参数化面板下包含了形状参数化，材料参数化等27种参数化；

1.1 点击“Define Design”，将上一步所有的设计变量全部勾选，确定；

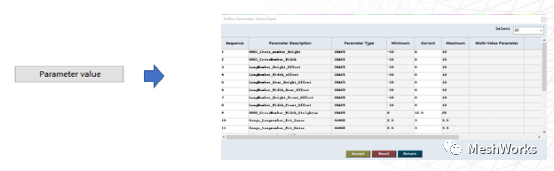

1.2点击“Parameter value”，将上一步所有的设计变量整合到以下窗口，修改对应参数化顺序，以及参数化变量值，确定；

1.3 输入设计方案名字，确定保存；

得到“bdf”文件；

2 优化的超拉丁方法

2.1 系统设置：

1）增加环境变量：PYTHONHOME= https://www.gofarlic.com\Meshworks21.0\MeshWorks_V21.0_64Bit\bin-21.0\Python27；

2）在程序中启动“DPMUtilities-LicenseManager-21.0 “

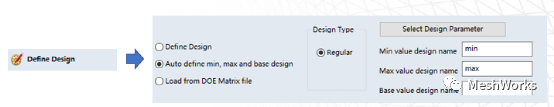

2.2 导出设计变量最小，最大值；将所有设计变量按照全部勾选，依次输入列名“min”，“max”，确定，生成极值方案；

2.3 导出设计变量最小，最大值文本，按照下图，输入保存路径，文件名，点击“Save”；

得到的极值矩阵如下；

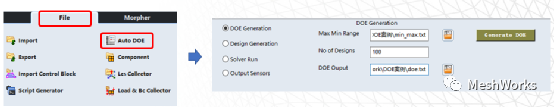

2.4 使用“File”下的，“Auto_DOE”面板；输入上一步的极值矩阵，设计方案数量，超拉丁矩阵保存路径，点击生成DOE；

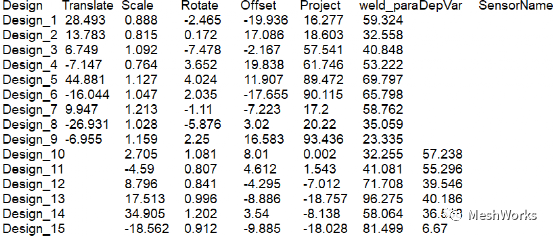

得到的矩阵如下：

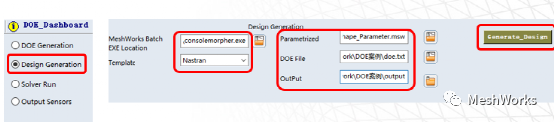

2.5 在“Auto_DOE”面板中按下图操作，依次输入“consolemorpher.exe”路径，求解器模板，参数化模型，上一步生成的超拉丁矩阵，导出设计的路径，点击生成设计；

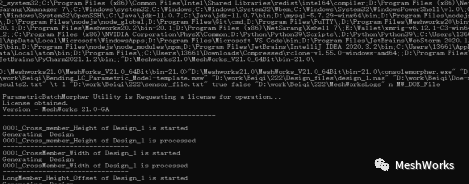

MeshWroks开始批处理的导出“bdf”格式的网格模型；

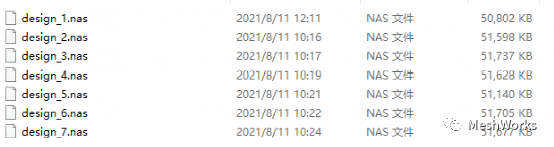

生成如上图所示不同参数组合方案的网格模型后，即可用求解器进行求解计算，得到仿真结果后进行评估，完成DOE优化。

        若需要获得响应面则需要借助第三方优化软件，如Isight进行循环迭代，此方式在以后的专题中进行讲解。

总结

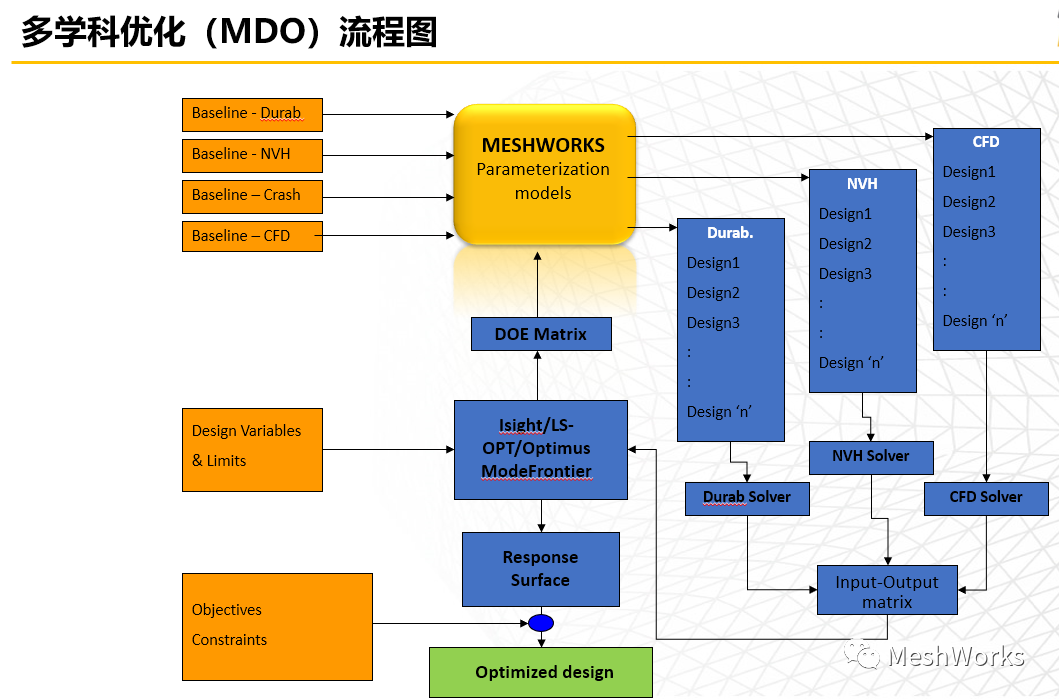

        以上两种方法都可以实现DOE优化矩阵的创建，借助于MeshWorks强大的参数化功能及27大类的参数化库，能在短时间内生成大量的不同的多学科设计方案，为MDO优化工作提供高效的解决方案。
