Moldflow中间纤维取向结果的分析与解读


随着时间的推移纤维取向。一个新的结果描绘了纤维随时间变化的方向。
这一新的结果指在注塑周期中显示了在特定方向上纤维排列的概率如何演变。

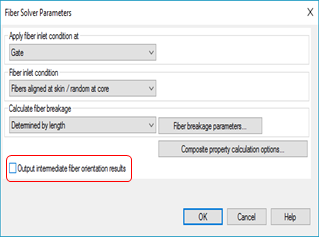

可用于热塑注射成型和热塑性超塑性零件,此结果用于包括填充或填充+包分析的分析。

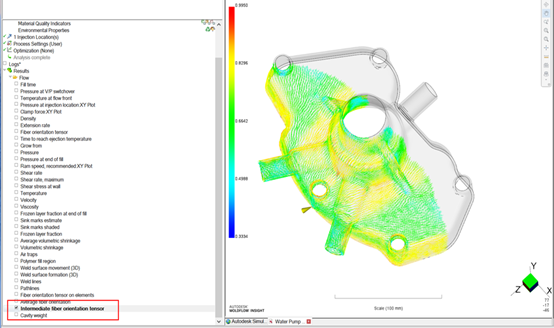

3D中间纤维取向结果
默认情况下,张量显示在它们的主要方向-大多数纤维对齐的方向。张量分量也可以相对全局坐标系统或用户定义的局部坐标系来显示。

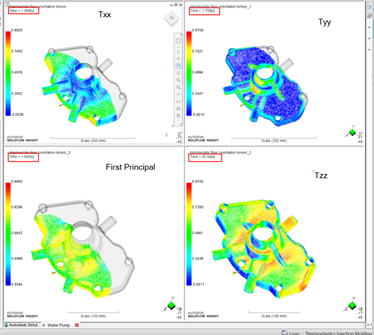

主方向上的中间纤维取向张量


中间纤维取向相同的结果, 但在TXX,TYY,TZZ取向全局坐标系统

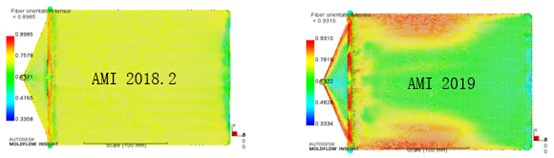

喷泉流动对纤维的影响(仅3D)
在AMI 2019中,考虑了喷泉流动对纤维取向预测的影响。对于每个壁节点,找到对应的喷泉流动位置,并将喷泉流动位置的纤维取向映射到壁节点。这种改进改变了所有壁节点的纤维取向结果,但其对内部结果的影响很小或可以忽略不计。改进也影响翘曲预测。
