EPLAN电气图实例-控制回路（电机回路3）
上次回顾：

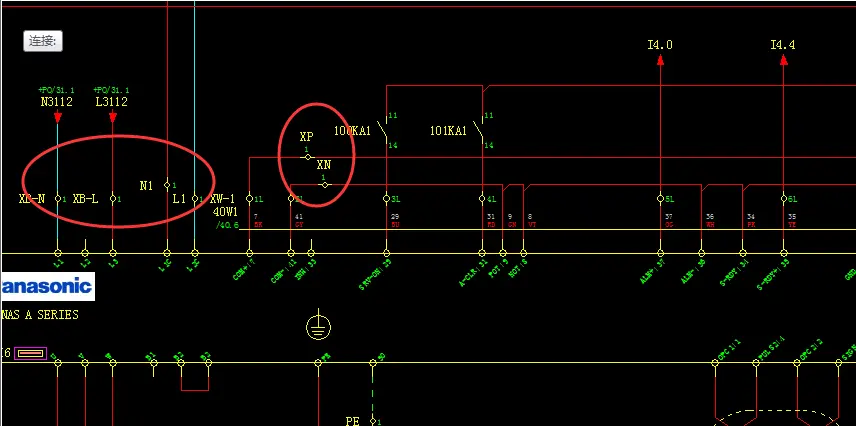

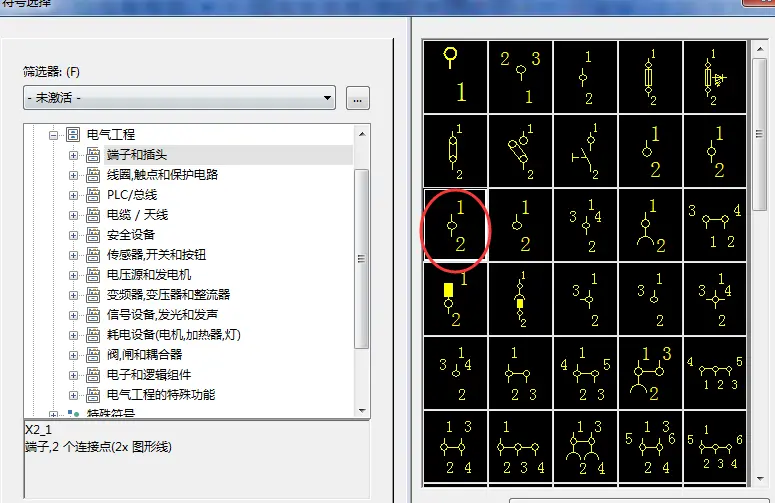

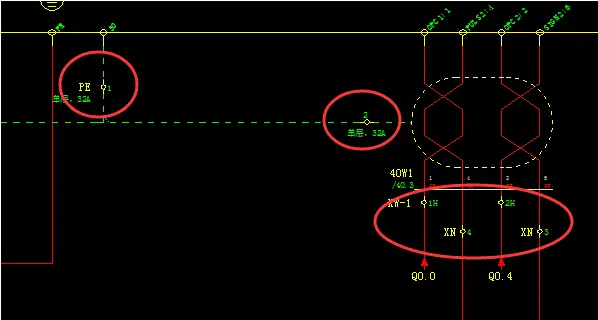

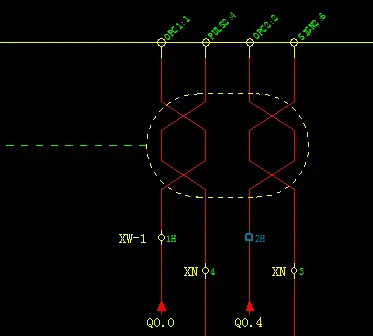

1.0 下面做端子，先把伺服输入输出的端子规划好，输入以及公共点放在端子下层L

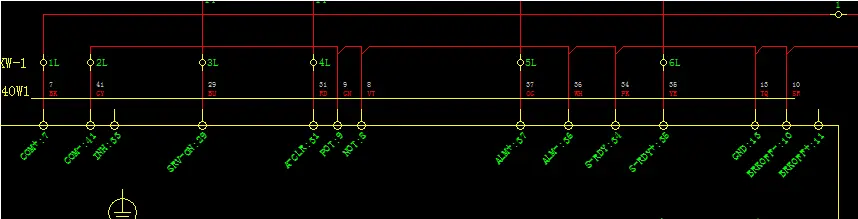

1.1 输出放到端子上层H

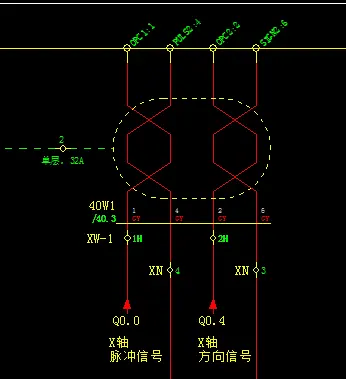

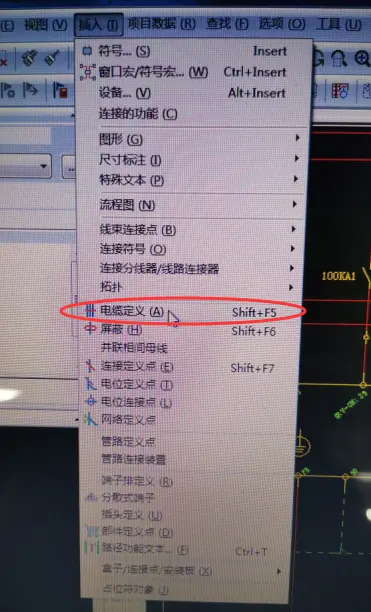

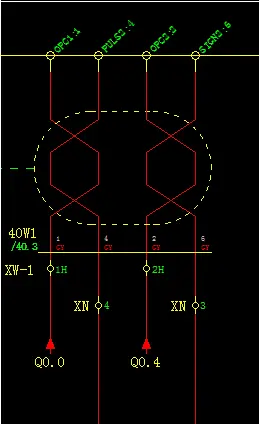

2.0 定义伺服IO电缆的参数，如下图shift+F5或者工具栏插入电缆定义，然后根据实际颜色针脚标注，也可以直接定义品牌，这里要注意电缆定义不对对角线有效，必须放置在导线位置
3.0 接下来依葫芦画瓢，就定义其他的端子了

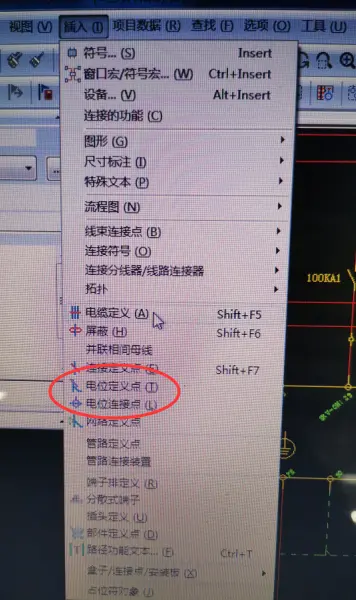

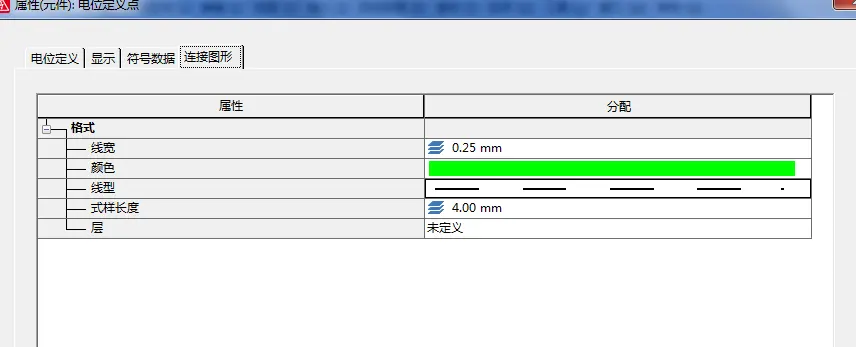

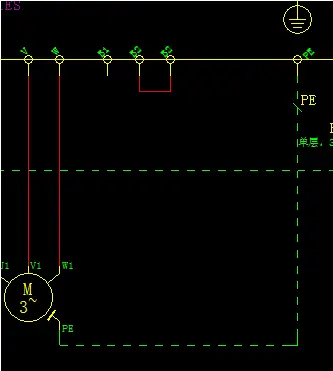

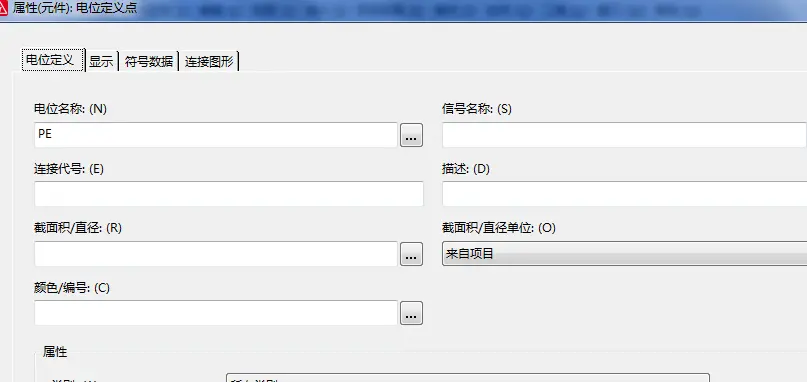

4.0 大家发现没，有一根PE地线一直没有变绿，这里需要给这个导线插个电位连接点

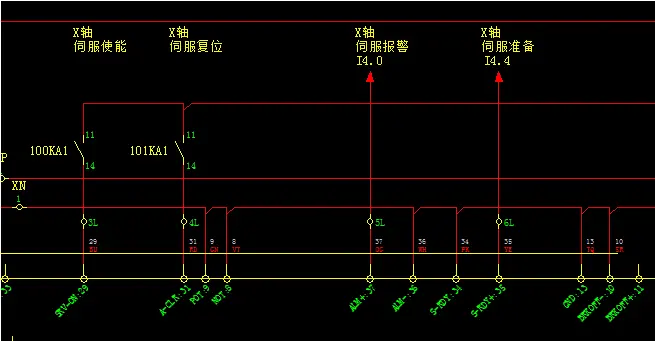

5.0 最后给伺服信号给上标签文本，插入---图形---文本

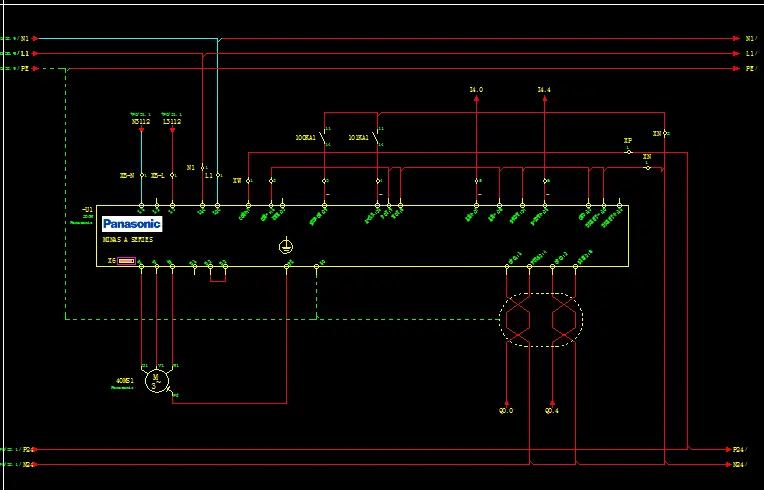

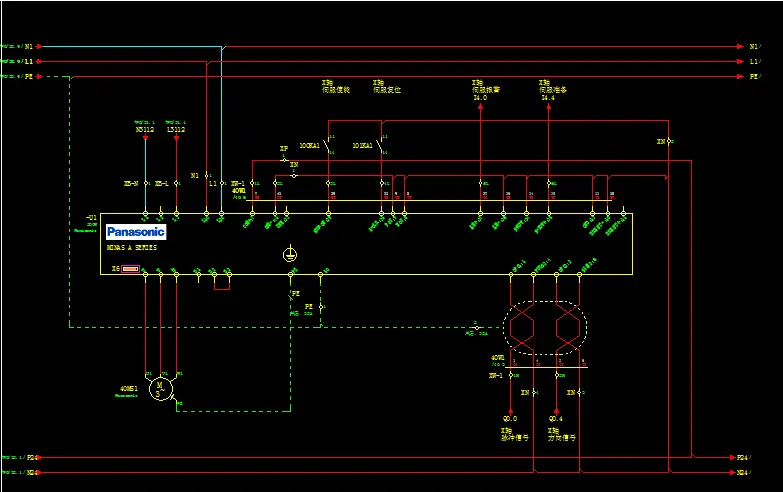

控制电路---电机回路完成了，大概如下图：
