EPLAN电气图实例--端子篇
用螺丝旋的那种黑色的是日式端子
那种一片片的就是欧式端子

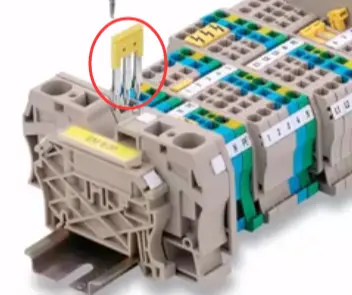

鞍型跳线是指短接排
接线式跳线是指并联线
按住ctrl，选择需要手动鞍型跳线的端子，右键手动鞍型跳线
完整设备标识符:设置端子名字
编号式样：1+ 一层 1- 一层 1 一层 1+,1-,1为第一个多层端子样式 2+-10为第二个多层端子的从哪个数开始，2就是增量为1，4就是增量为3，最后的10为序号上限，到第10个序号以前面的增量算，新功能数量是包含每层的计数的，不是按实际端子片
编号式样公式没问题，新功能的数量才会有显示变化
选择多层端子及数量
每三层端子其实只有一个购物车，相当于只要买一片
下图是传感器中常用的三层端子，但是已每格2的序号，直到第十层
就比如以下这个常用的交流电L N的双层端子，一共十片，20层
