端子排将分散的端子统一进行定义,端子排定义可以给端子排增加功能文本描述,在生成的端子图表的表头显示端子排的设备名称和标签,还可以指定此端子排生成的图表指定特殊的表格。生成端子排定义的方法有以下两种:

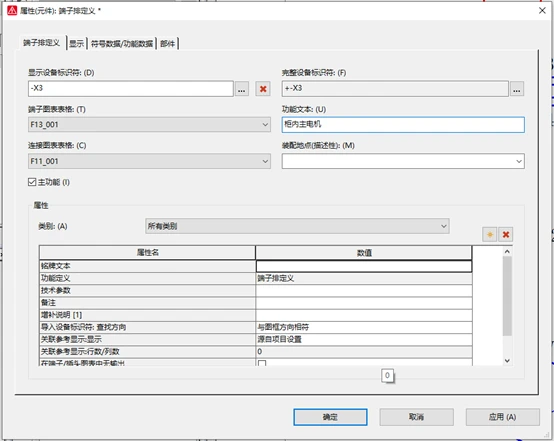

在图形编辑区定义,在原理图页,点击插入—端子排定义,让端子排定义符号吸附在鼠标指针上,然后找到原理图页中需要定义的端子排,点击鼠标左键将端子排定义放置在端子排前,弹出“属性(元件):端子排定义”对话框,在对话框中定义端子图标、连接图标表格、功能文本等信息,如图6-14所示。
图6-14
在端子排导航器中,选中端子排名称,右键选中生成端子排定义,弹出“属性(元件):端子排定义”对话框,在对话框中定义端子图标、连接图标表格、功能文本等信息。
