电气工程师在使用Eplan软件绘制电气原理图时,会使用软件提供的数据来进行绘制,这些数据主要分为系统主数据和项目数据。
系统主数据

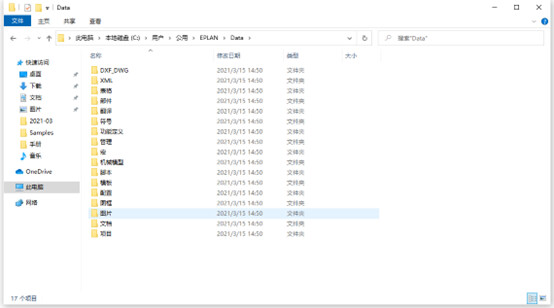

Eplan软件安装过程中会显示系统主数据安装路径,如图2-1所示,其中包含有符号、图框和表格等EPLAN 设计的核心主数据,还包含部件库、宏数据、项目模板等数据。
图2-1
为了让工程师之间进行有效的沟通,Eplan中提供的符号画法都是符合国际标准的,同时,图框定义了绘制原理图页的纸张大小和方向,也确定了原理图的标题栏、栅格大小、行号及列号,项目完成后,会生成例如封面目录,部件清单,端子连接图表,电缆连接图表等图纸,这类图纸统称为表格。
2.2 项目数据与数据同步
一个完整的EPLAN项目由.elk文件和.edb文件夹组成,.elk文件是项目文件,双击文件会打开这个项目,.edb文件夹中包含项目使用的主数据和数据库,是整个项目的数据支撑,如图2-2所示。
图2-2
在选择项目模板建立一个Eplan项目后,软件会根据确定的项目模板,选择符合项目模板标准的符号库、图框、表格等系统主数据复制到项目数据文件夹中,这样可以认为系统主数据永远大于项目数据。

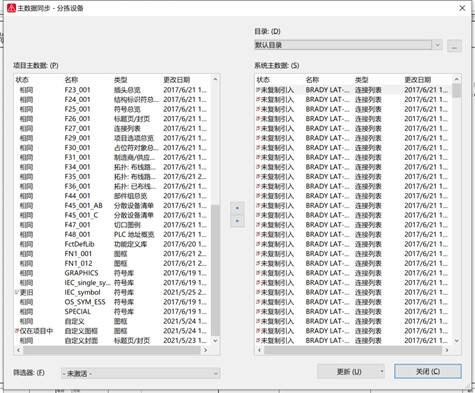

如果有一个项目中的项目数据和系统主数据有不一样的符号、图框、表格等数据时,可以通过工具—主数据—同步主数据功能,将不同数据同步到系统主数据中,如图2-3所示,在项目主数据栏中,有“仅在项目中”、“新的”和“相同”三种状态数据,仅在项目中表示系统主数据中没有这一数据,新的表示项目数据比系统主数据新,相同代表数据一致,我们可以通过图中的“←”将数据复制到项目数据中,通过“→”将数据复制到系统主数据中,图中的更新下的项目或系统按钮可以快速更新项目主数据或系统主数据。
图2-3
