EPLAN电气制图设计：颜色与层管理详解

在电气原理图设计过程中，为了形象的描述连接的导线，可以改变导线的颜色和直径。在Eplan中，自动连线的属性修改是通过连接定义点来定义的。

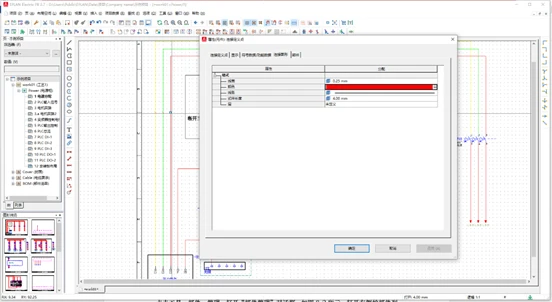

手动插入一个电位或连接定义点，在弹出的对话框中，找到连接图形标签，在连接图形标签中，可以通过线宽来改变导线的直径，颜色中定义导线的颜色，信息修改之后，点击项目数据—连接—更新，使连接的图形发生改变，如图8-7所示。

   图8-7


Eplan设计中将符号图形、自动连接、属性放置、文本元素的设置都放置在层当中，可以在层管理中对每个层进行设置，而不是在图形编辑区中对每一个对象进行单独的属性设置，大大提高设计效率。

Eplan中自带的标准层是不可以被删除的，层名称和描述具有写保护，不可以被修改。只可以根据项目要求来修改标准层的其他属性，如颜色、字体、字号等。也可以创建新的层，来描述层的名称和属性。

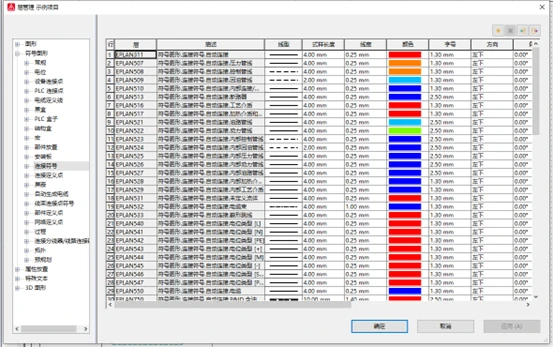

点击选项—层管理，打开“层管理”对话框，在对话框左侧选择管理的层类别，在对话框右侧找到需要修改的层，例如修改自动连线的层，就可以在符号图形—连接符号中找到“Eplan311”，如图8-8所示。在层属性中修改线型、线宽、颜色等属性，点击确定后原理图中所有自动生成的连接都将按修改后的属性显示。

   图8-8
