在电气原理图设计过程中,为了形象的描述连接的导线,可以改变导线的颜色和直径。在Eplan中,自动连线的属性修改是通过连接定义点来定义的。

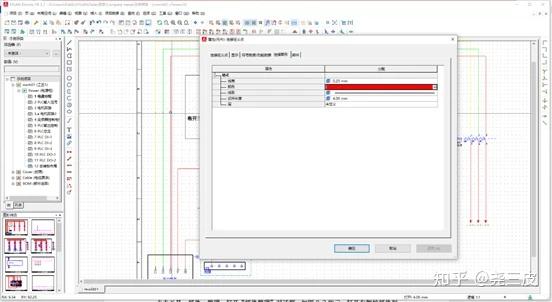

手动插入一个电位或连接定义点,在弹出的对话框中,找到连接图形标签,在连接图形标签中,可以通过线宽来改变导线的直径,颜色中定义导线的颜色,信息修改之后,点击项目数据—连接—更新,使连接的图形发生改变,如图8-7所示。
图8-7
Eplan设计中将符号图形、自动连接、属性放置、文本元素的设置都放置在层当中,可以在层管理中对每个层进行设置,而不是在图形编辑区中对每一个对象进行单独的属性设置,大大提高设计效率。
Eplan中自带的标准层是不可以被删除的,层名称和描述具有写保护,不可以被修改。只可以根据项目要求来修改标准层的其他属性,如颜色、字体、字号等。也可以创建新的层,来描述层的名称和属性。

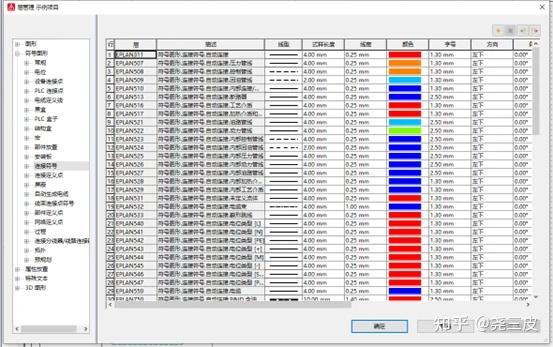

点击选项—层管理,打开“层管理”对话框,在对话框左侧选择管理的层类别,在对话框右侧找到需要修改的层,例如修改自动连线的层,就可以在符号图形—连接符号中找到“Eplan311”,如图8-8所示。在层属性中修改线型、线宽、颜色等属性,点击确定后原理图中所有自动生成的连接都将按修改后的属性显示。
图8-8
