EPLAN图形化电气设计:PLC盒子布局技巧

电气设计面向图形的设计

PLC盒子

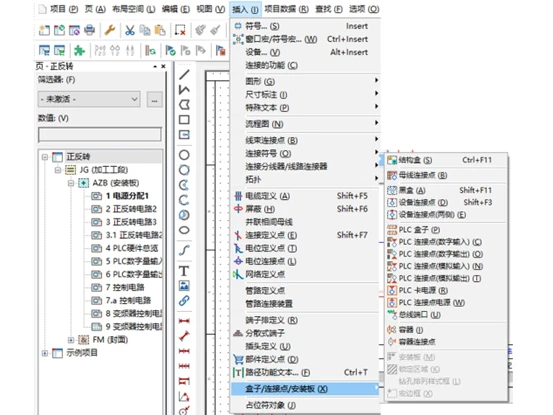

在EPLAN中,用PLC盒子描述PLC系统的硬件表达,例如:数字输入/输出卡、模拟输入/输出卡、电源单元、通信模块、总线单元和拓扑模块灯,在“插入”—“盒子/连接点/安装板”命令中,有专门的PLC盒子设计命令,如图4-24所示。


   图4-24



在PLC中的电源连接点有两种,分别为PLC卡电源和PLC连接点电源。

PLC卡电源:指的是PLC供电电源。

PLC连接点电源:指的是PLC输入、输出连接点电源 。

操作与黑盒类似,不再赘述。在制作PLC系统的硬件设备时,尽量避免用黑盒制作,因为黑盒制作的PLC无法实现自动编址的功能。
