EPLAN电气设计制图导出Excel表格的方法

导出Excel表格

“设置:制造数据导出/标签”中设置好,以及外部目标文件和模板文件制作好并选择后,通过点击确定,选择“导出并启动应用程序”和“应用到整个项目”,再次点击确定,即可打开生成的Excel表格,如图10-10所示。


   图10-10



导出Excel表格

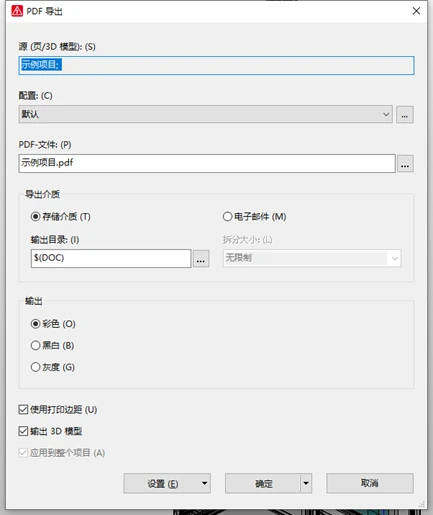

Eplan同时也可以将项目中的原理图纸导出为PDF文件,原理图中的关联参考之间的跳转功能也会保存在PDF文件中,点击页—导出—PDF命令,弹出“PDF导出”对话框,如图10-11所示。“源(页/3D模型)”中显示导出的数据来源是整个项目或是单独某一页;“PDF-文件”中定义导出项目的名称,点击后面扩展可以更改保存路径;输出文件的色彩通过勾选不同的选项;“使用打印边距”设置在选项—设置—工作站—图形的编辑—打印中修改;“输出3D模型”是在输出的同时在项目中使用3D安装板模型。


   图10-11
