EPLAN电气设计：面向图形设计的PLC应用

电气设计面向图形的设计

PLC盒子

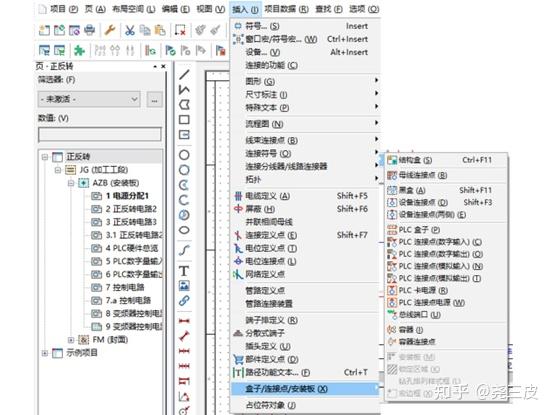

在EPLAN中，用PLC盒子描述PLC系统的硬件表达，例如：数字输入/输出卡、模拟输入/输出卡、电源单元、通信模块、总线单元和拓扑模块灯，在“插入”—“盒子/连接点/安装板”命令中，有专门的PLC盒子设计命令，如图4-24所示。

   图4-24


在PLC中的电源连接点有两种，分别为PLC卡电源和PLC连接点电源。

PLC卡电源：指的是PLC供电电源。

PLC连接点电源：指的是PLC输入、输出连接点电源 。
