EPLAN电气设计宏变量与值集的应用与设置

宏变量与值集

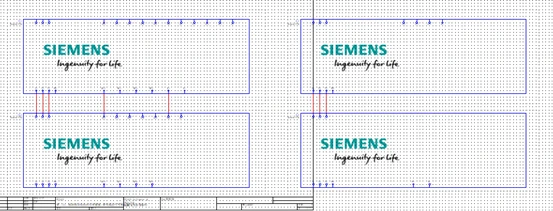

在创建宏文件的时候,同一种电路或同一个元件宏可以包含多个不同的变量,一个宏包含16个变量。使用符号时,符号有8个变量,通过旋转选择不同的变量,宏变量代表的是不同的电路,所以每个宏的变量是不一样的。以变频器元件为例,变频器控制电路中命令源可以是端子控制、模拟量控制和通讯控制等,那么在不同控制方式使用时对应变频器的端子使用也会有所不同,不同控制方式以同一个宏名称,不同的宏变量保存在宏项目中,如图11-6所示,变量A为总览宏,变量B为端子控制宏,变量C为模拟量控制宏,变量D为通讯控制宏。


   图11-6



宏的值集是一种特殊的宏,可以在宏文件中赋予符号属性定义,便于更快捷高效的设计项目。例如电机单向运行的主电路中,使用的元件符号基本类似,但不同容量的电机使用的元件有不同的电气属性,这些成组变化的特有属性称为值集,在宏项目中可以对每个元件的属性进行定义。

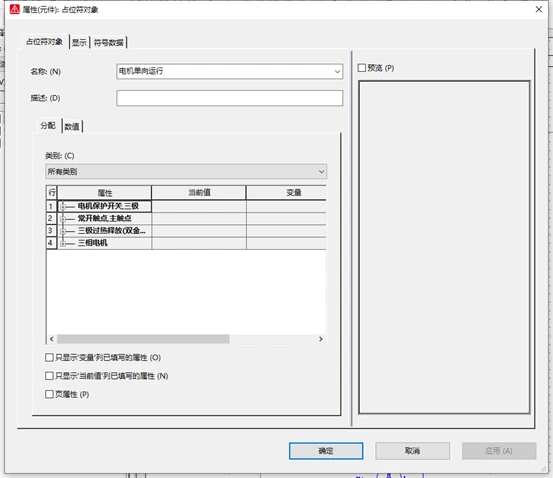

按照创建窗口宏方式建立好电机单向运行主电路后,在插入命令中找到并选择“占位符对象”,当鼠标上吸附占位符符号时,框选整个电路,在弹出的“属性(元件):占位符对象”对话框中定义占位符名称,如图11-7所示。


   图11-7



切换至“数值”标签下,右键新建变量与值集,并按照不同容量的电机选择合适的元件属性,如图11-8所示。

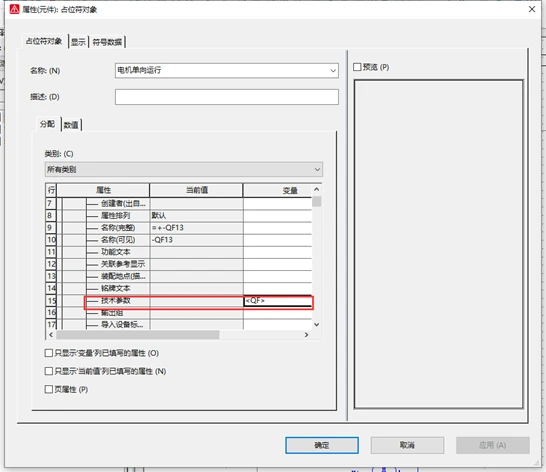

确定好不同电机容量对应符号属性后,在“分配”标签下,找到对应元件展开属性列表,在“技术参数”中右击选择对应变量,并在空白区域右击选择传输变量命令,如图11-9所示。

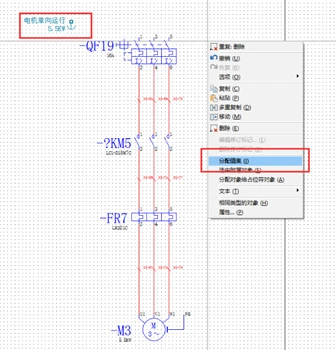

更新宏文件后,在原理图中插入做好的宏,会弹出“选择变量”的对话框,同时也可以在占位符对象上左击选择更换值集。如图11-10所示。


   图11-9



   图11-10
