EPLAN电气设计在线与离线设备编号技巧

为设备在线编号

EPLAN 能在插入原理图时自动给设备编号。匹配的设备标识符被在线查询,并在插入时立即可用。在线编号时有如下可能性:

新的和复制的设备能够在插入原理图时自动编号。在此,设备自动得到一个设备标识符,且计数器增长计数。

宏中的设备能在插入原理图时自动编号。

可使用定义预定义的编号格式或自己的编号格式。

通过在线编号模式您能关闭对所有设备的在线编号。

通过在线编号格式您能关闭对所选设备的在线编号

通过在线编号格式确定新建设备/功能的自动编号特性。例如,此情况适用于通过“插入”> “符号”在原理图中放置或在设备导航器中创建的设备/功能。

同样通过在线设备编号确定设备/功能的自动编号特性,通过宏和/或在复制时从剪贴板中将设备/功能插入到原理图中。

取决于在线编号格式,在线确定每个已插入设备的设备标识符,并自动分配。可确定两种方法相同的或不同过的在线编号格式。

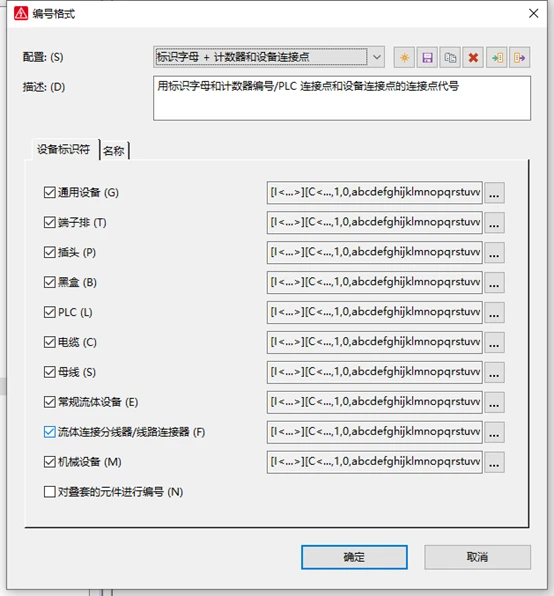

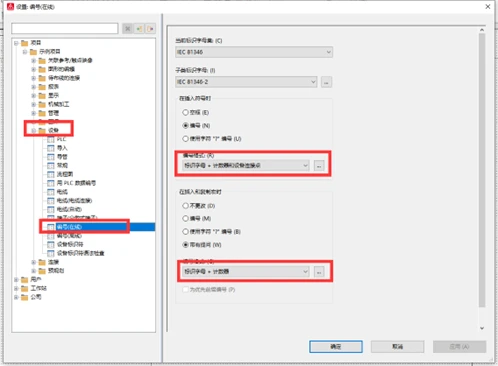

打开一个项目之后,点击“选项” > “设置” > “项目” >“项目名称”> “设备” > “编号(在线)”,打开“设置:编号(在线)”对话框,如图8-9所示。在“插入符号时”或在“插入宏或复制时”组边框中的编号格式框旁点击 [...],打开“编号格式”对话框,如图8-10所示,在“设备标识符”标签中显示全部设备组,为此激活在线编号并为此相互独立的确定设备标识符格式。包括:"通用设备"、"端子排"、"插头"、"黑盒"、"PLC"、"电缆"、"流体设备"、"流体连接分线器/线路连接器"。


   图8-9



   图8-10



例如,激活“通用设备”复选框,以选择全部在线编号的“通用设备”设备组的设备。点击位于“通用设备”框旁的 [...],以针对“通用设备”设备组的全部设备确定设备标识符格式,如图8-11所示。打开“设备标识符格式”对话框。按照标准,设备标识符格式已包含“标识字母”和“计数器”格式元素。在“所选的格式元素”框中显示此格式元素。在“可用的格式元素”框中标记格式元素,并点击向右移动的箭头,以选择设备标识符格式的其它格式元素。如需确定设备标识符内格式元素的顺序,可以选中一个格式元素,点击向上移动或向下移动按钮,在“预览框”中显示结果。


   图8-11


为设备离线编号

EPLAN 能为多个设备重新编号。决定应被编号的设备的范围,并选择一个编号格式。按照此默认 EPLAN 设备离线编号这些设备:

可给整个项目的所有设备或所选页的选出设备编号。

可给放置的和未放置的设备编号。

可使用定义预定义的编号格式或自己的编号格式。

在设备编号以后,能够手动调节单个设备编号。

如果在设备编号中出现逻辑性不一致,则通告该不一致性。

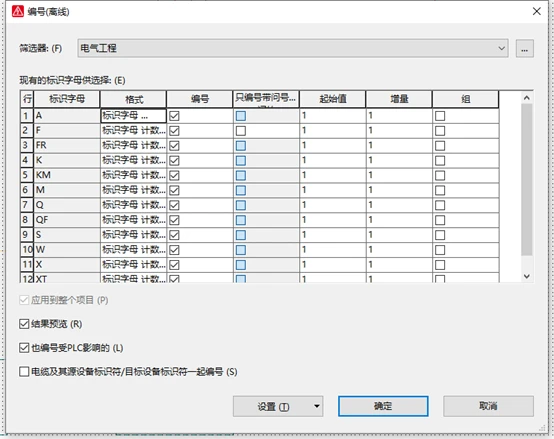

可在页导航器,设备导航器或图形编辑器中给设备编号。打开一个项目后,首先选定一个项目、页、功能或结构标识符层,点击“项目数据 ”> “设备 ”> “编号”,打开“编号(离线)”对话框,在“编号(离线)”对话框中列出所有包括编号范围的设备,如图8-12所示。


   图8-12

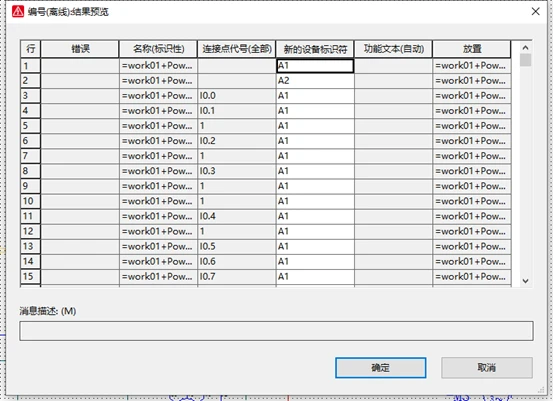

在“编号(离线)”对话框中格式栏里选择一个编号格式,激活复选框结果预览,点击 [确定],在“编号(离线):结果预览”对话框中,设备将以新的编号显示,在该对话框中能够编辑设备标识符编号,如图8-13所示。


   图8-13



在“编号(离线):结果预览”对话框中的新的设备标识符列内单击一个框,修改新的设备标识符,并按 [Enter],强调已修改的设备标识符,点击 [确定],新的编号被传输到原理图内设备上。
