EPLAN 3D布局设计:线槽、导轨、设备放置技巧

放置线槽、导轨、设备

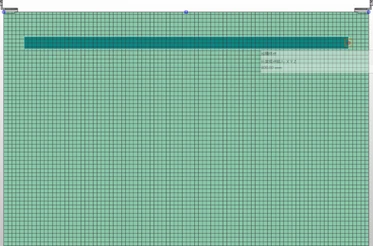

安装板正面激活后,点击插入—线槽命令,打开“部件选择”对话框,选择需要用到的线槽设备,点击确定。线槽随鼠标移动,在安装板正面选择放置的起始点和终点,各自点击一次,即可放置线槽,如图14-5所示。

放置过程中,红色的方框代表的是线槽的放置基准点,可以通过快捷键“A”进行基准点的快速切换,合理跳转放置线槽的位置。

外部线槽放置好后,以同样的方式插入导轨设备,导轨是电气工程中安装电气元器件的一种安装方式,元器件可以快速的卡在导轨上,无需螺丝安装固定。


   图14-5

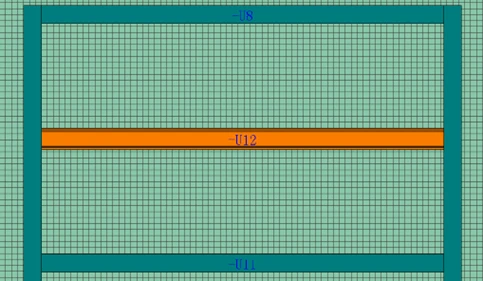

在放置线槽和导轨时,如需复制长度及居中位置安装,可以在选择设备部件后,点击快捷键“H”来复制目标线槽或导轨的长度和安装方向,点击快捷键“J”,在鼠标上出现居中放置指示符号后,分别点击居中位置的两侧线槽或导轨,即可完成放置,如图14-6所示。


   图14-6

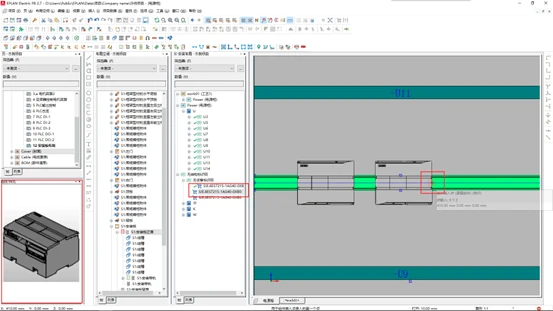

放置好线槽与导轨设备之后,就可以在导轨上放置在原理图中选型的元器件设备,点击项目数据—设备/部件—3D安装布局导航器,在导航器中可以看到所有已选型的设备,选中需要放置的设备,通过鼠标拖拽的方式将其放置到布局空间的箱柜导轨上,如图14-7所示。


   图14-7



在图形预览窗口中显示选择设备的图片文件参考,在3D安装布局导航器中,设备部件前是否有勾选符号区别显示设备是否已在箱柜中放置,避免重复使用。拖动设备放置时,设备随鼠标移动时可以通过快捷键“A”切换插入基准点的位置,确定好位置后点击鼠标左键放置。
