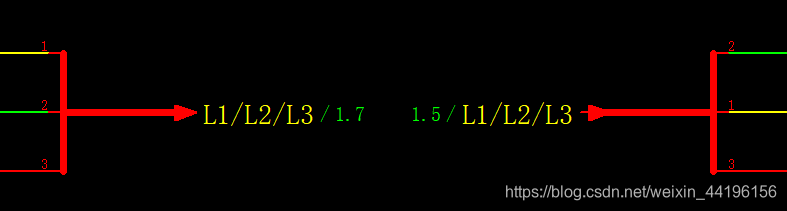

很多时候，大家为了美观，会想要用线束来表示多根 图纸 上中断的线缆（如下图），但却不清楚如何操作，下面我来演示一下。
首先，这玩意儿叫线束，那自然就有相应的一套工具栏，找不到的话，在工具栏空白处右键调用。我习惯放在右边连接符号的下面。

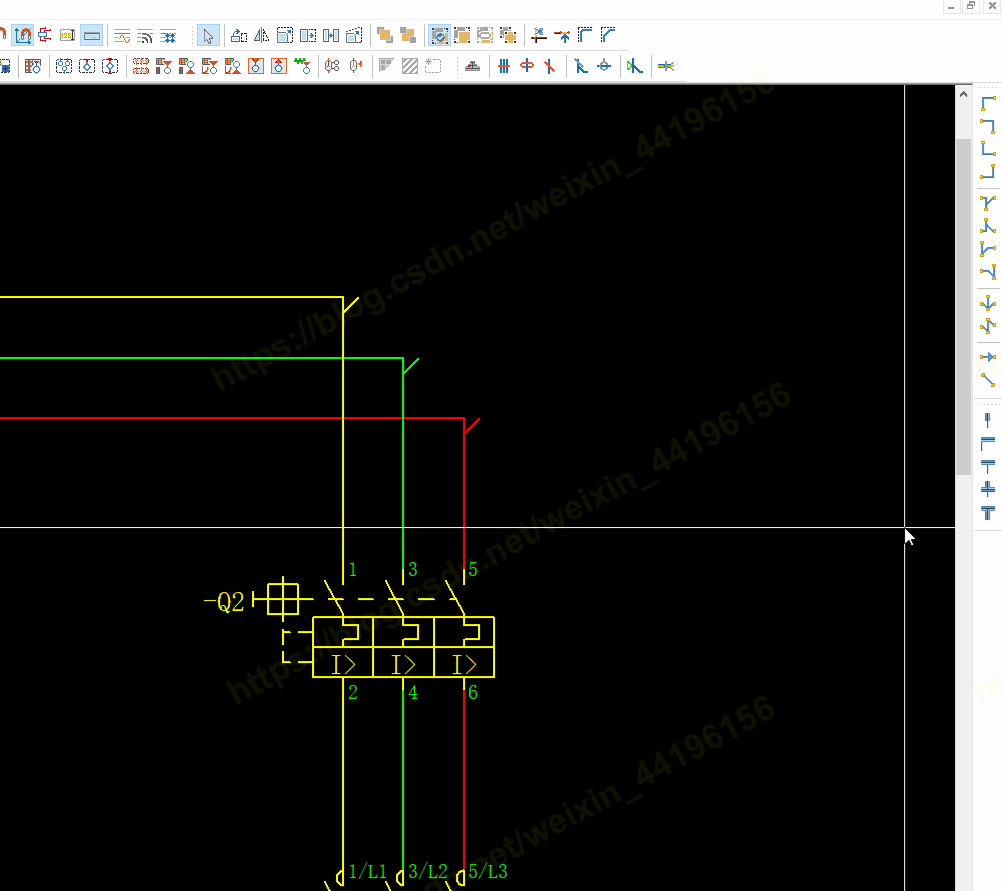

怎么放置呢，符号粗的一头用在线束那一侧，细的一头用在多根单线的那一侧。听不懂？那就看图吧。（注：放置的时候按或者按住旋转鼠标指针从而切换连接点符号的方向）。

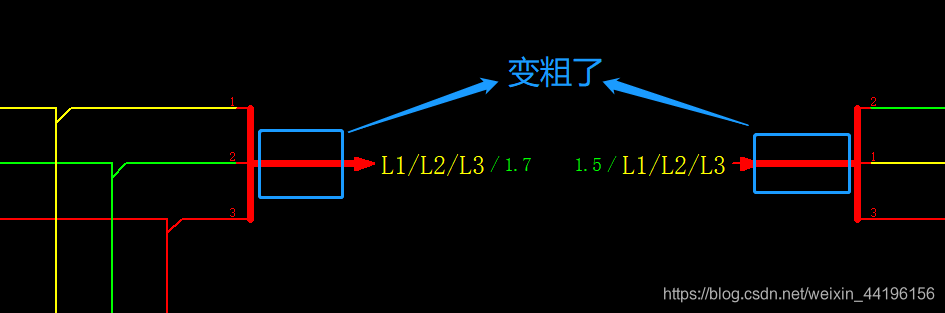

另一侧同理，要注意两侧的线束连接点代号要一一对应的，不然 系统 无法判断哪根线对应哪根线，电信号也就无法导通。两侧对应完，更新连接，就发现中断点那段线束变粗了，表示成功了。

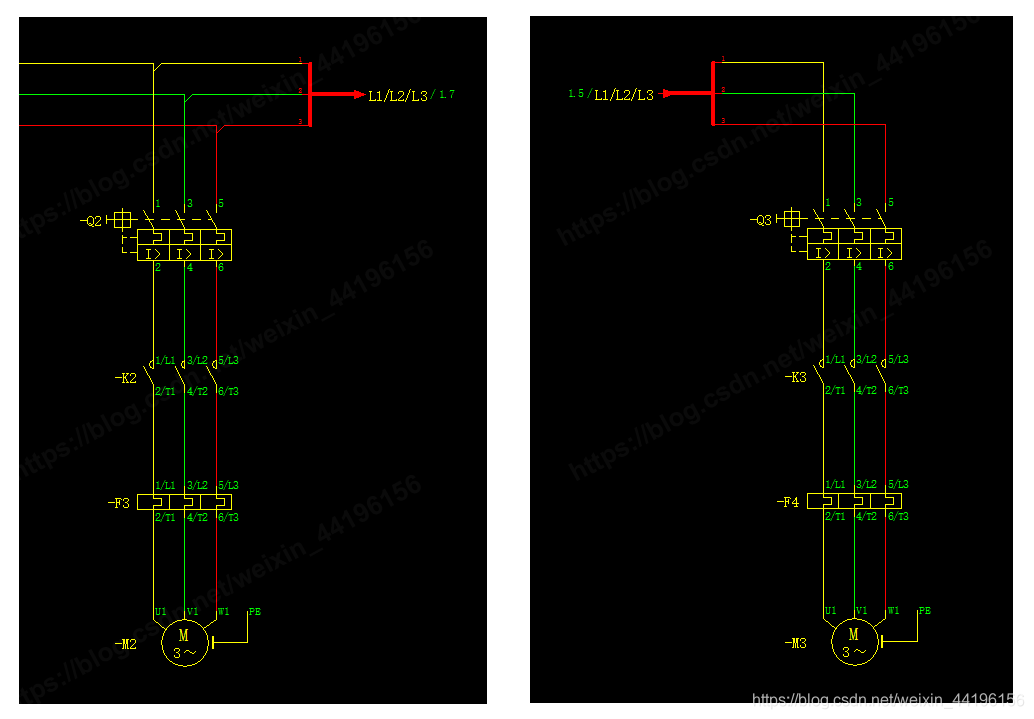

看看如果更改一下线束连接点代号顺序会发生什么（看线色）。
