EPLAN中的跳线艺术:优化布线的秘诀

端子排上的端子可以通过跨接线进行连接,这些连接可以采用接线式跳线、插入式跳线或鞍形跳线。其中鞍形跳线可以通过连接符号和不同的端子符号实现。

鞍形跳线定义:为了在连接点上分配一个确定的电位,经常在直接相邻的端子上使用螺旋金属鞍形的跳线,使用这种跳线将相邻的端子连接在一起,这种跳线被称为鞍形跳线。

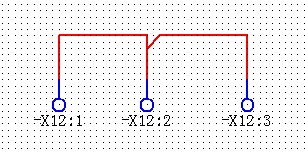

(1)通过插入连接符号,把-X12端子排中的1、2、3号端子排连接起来,如下图所示。

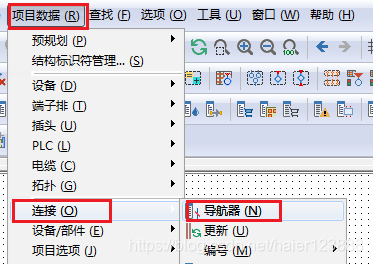

(2)选择菜单栏中【项目数据】→【连接】→【导航器】。

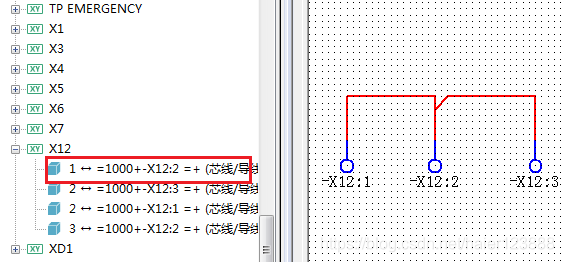

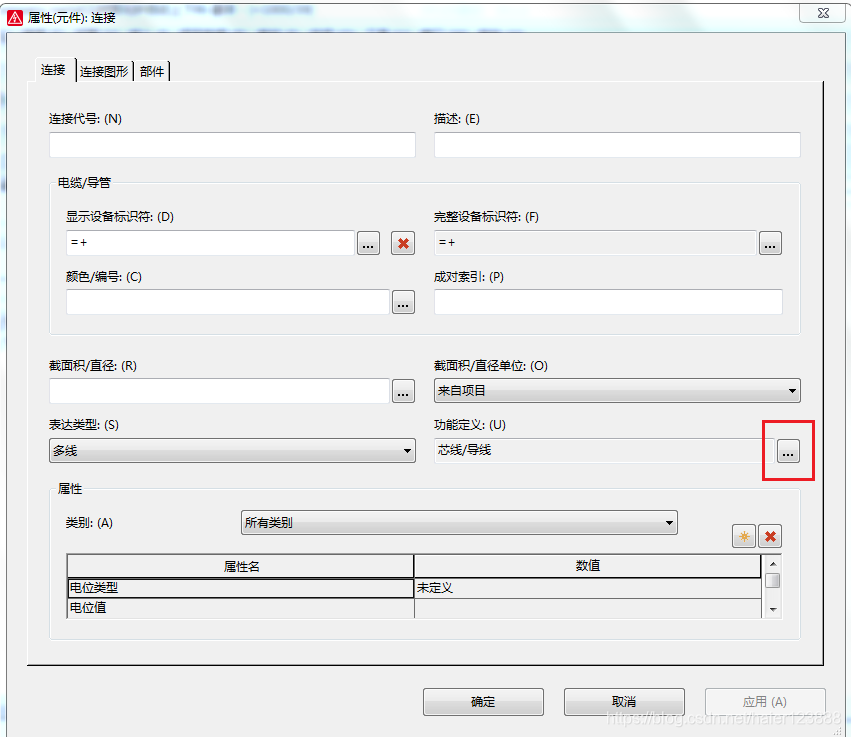

(3)在连接导航器中,选择连接1,右键【属性】进入连接属性对话框。

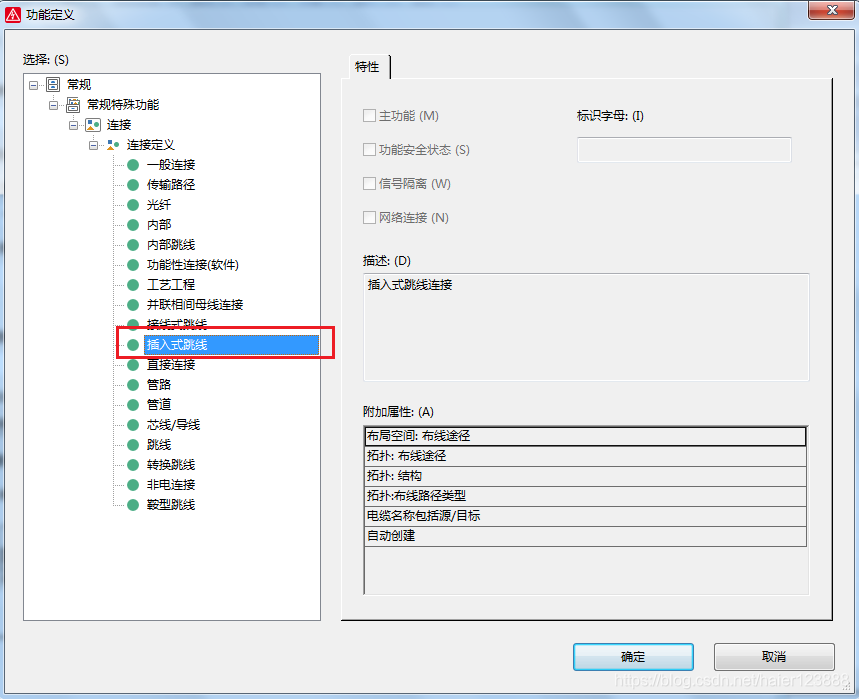

(4)单击功能定义右侧的扩展按钮,进入功能选项卡,选择插入式跳线。单击【确定】后,在端子1和端子2之间会生成一个连接定义点。

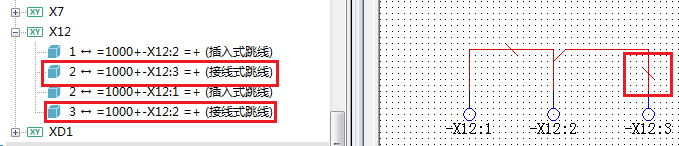

(5)参照上述步骤,选择连接2,设置端子2和端子3之间的连接为鞍式跳线,单击【确定】。

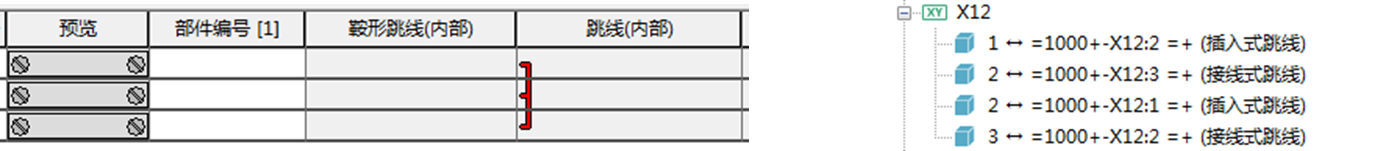

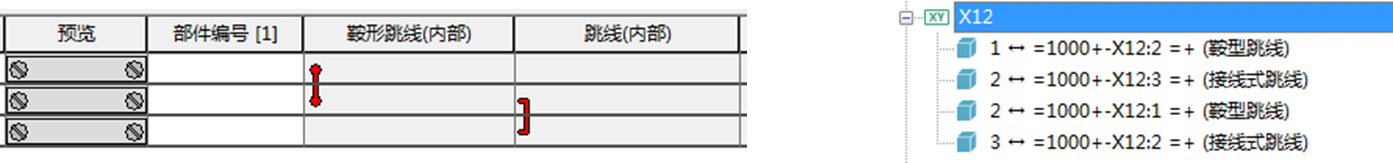

(6)通过选择菜单栏中的【项目数据】→【端子排】→【编辑】,在编辑端子对话框可以看到插入式跳线、直接式跳线及鞍形跳线的效果。
