EPLAN常用功能速递(一):提升工作效率的秘诀

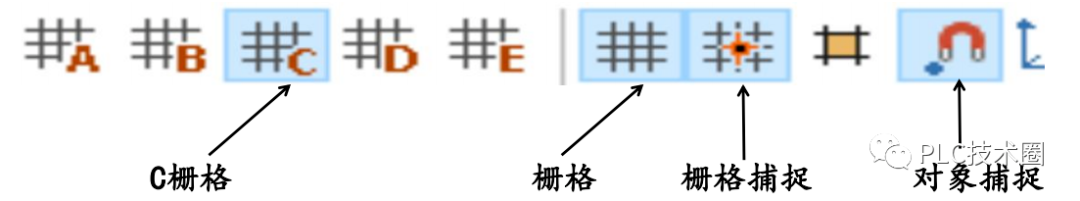

        一、栅格设置、背景颜色设置

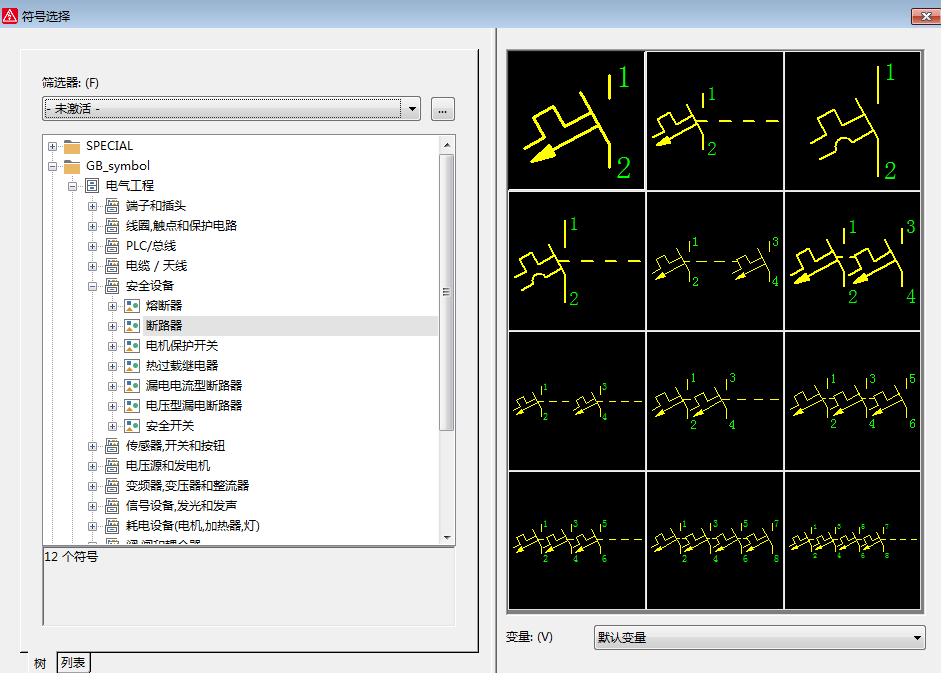

       二、插入设备图标(快捷键 Insert)

       按TAB旋转方向

       三、¶ 通过左CTRL+ENTER输入
       四、移动属性文本、复制格式

      CTRL+B 可以移动设备图形中的相关文本(或者右键—文本—移动属性文本)

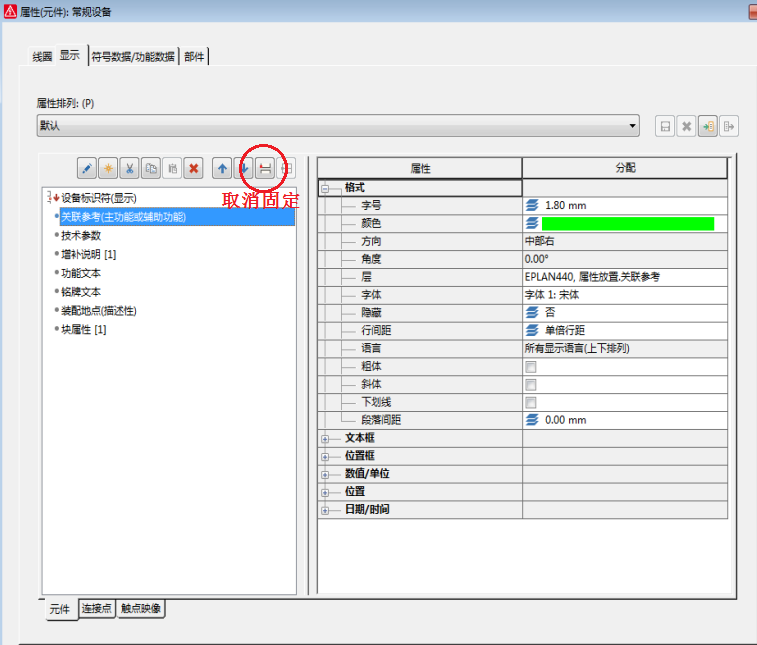

    很对多个文本的,可以取消其固定


       选中要复制的内容——点击:复制格式——框选 被复制格式的内容——点击:指定格式。

       五、改变方向(属性中选择相应的变量)

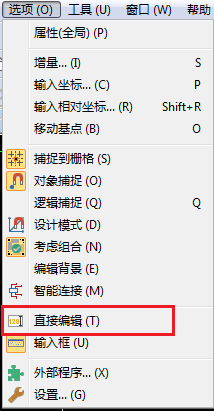

       六、直接编辑(可以快速修改元器件名称)

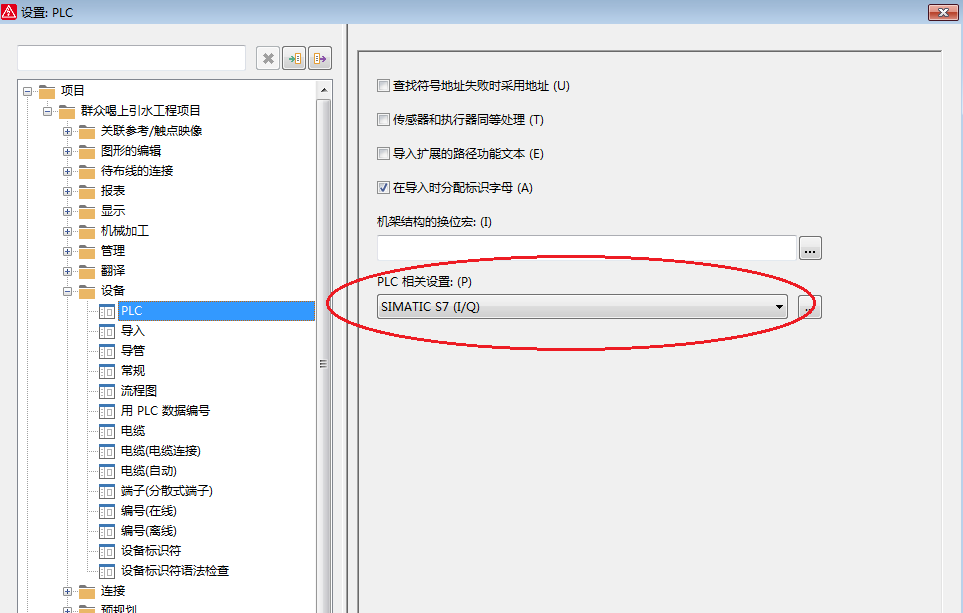

        七、PLC绘图相关设置

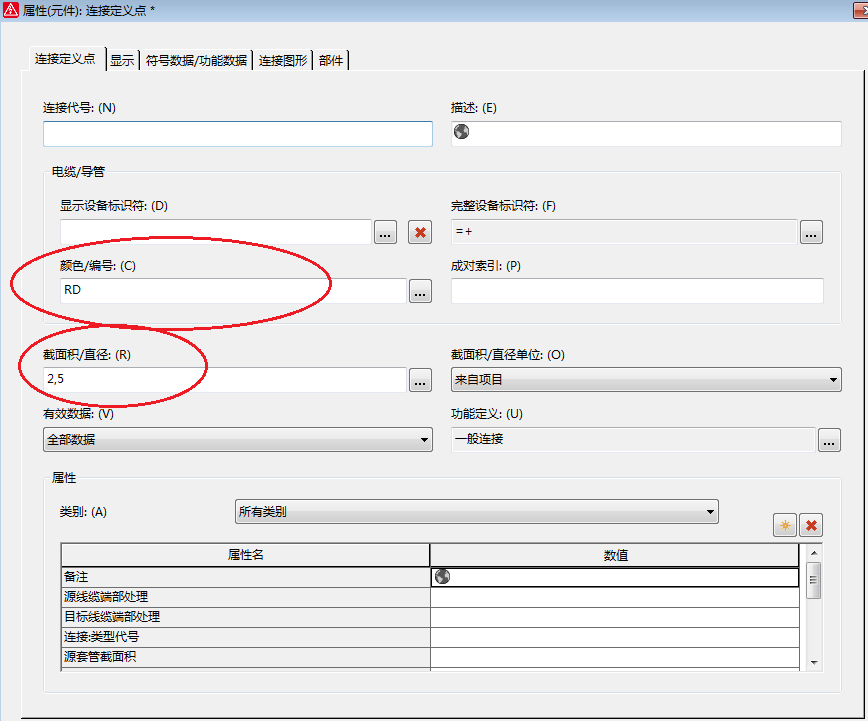

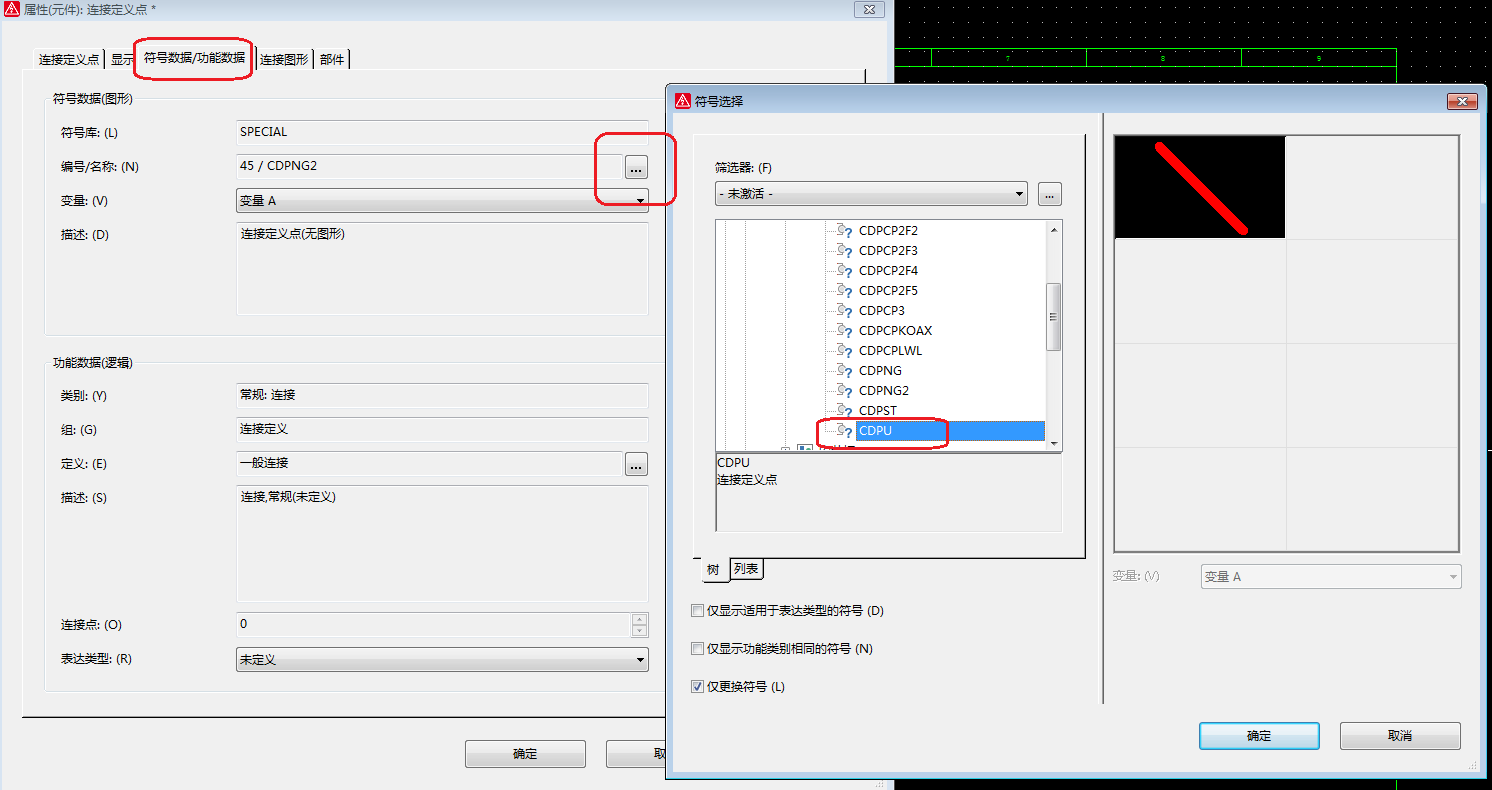

        八、连接定义点(电缆定义)(SHIFT+F7)

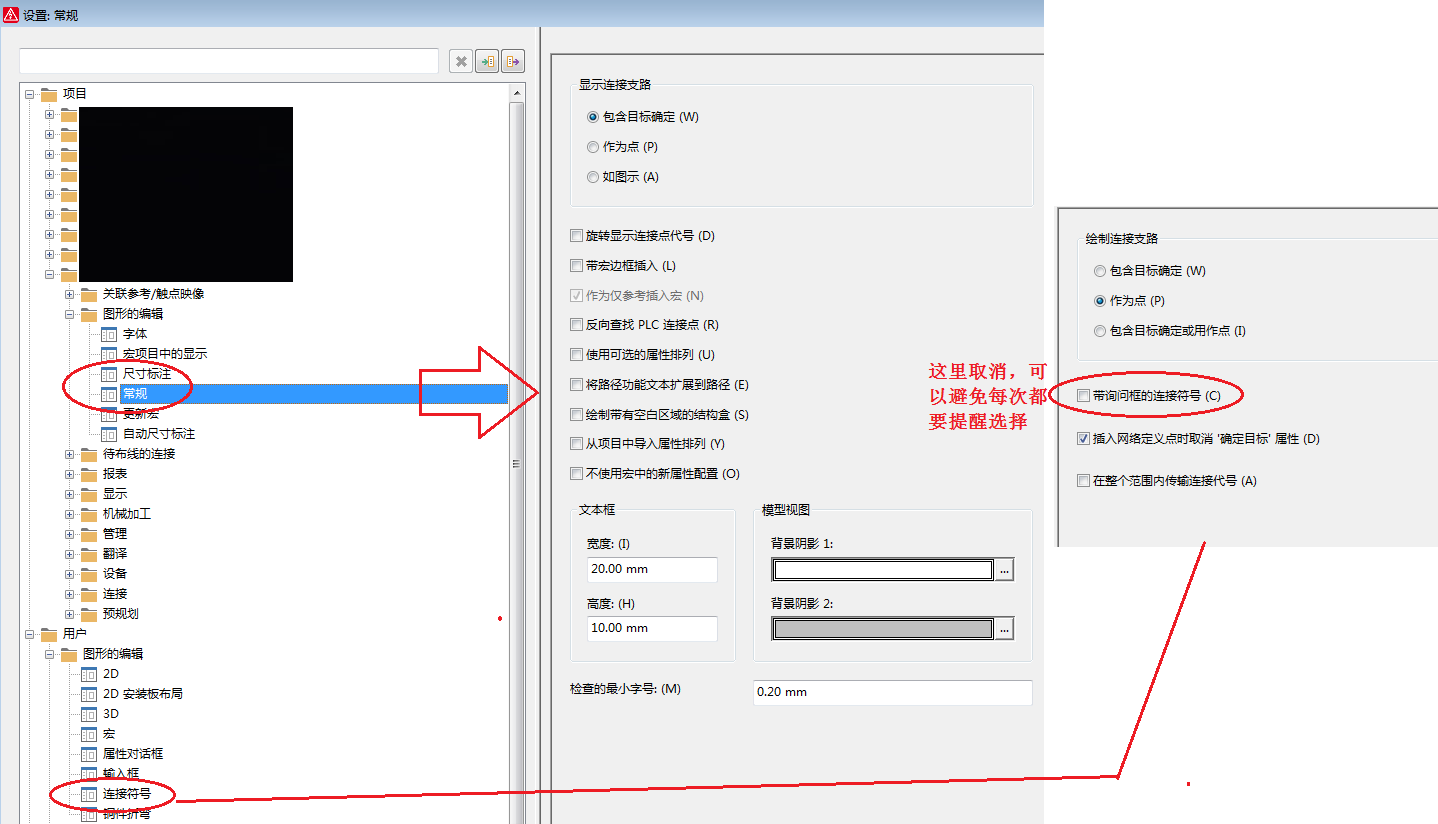

       九、连接支路的样式


    在项目中是针对此项目;也可以在用户中设置,针对是全局状态。

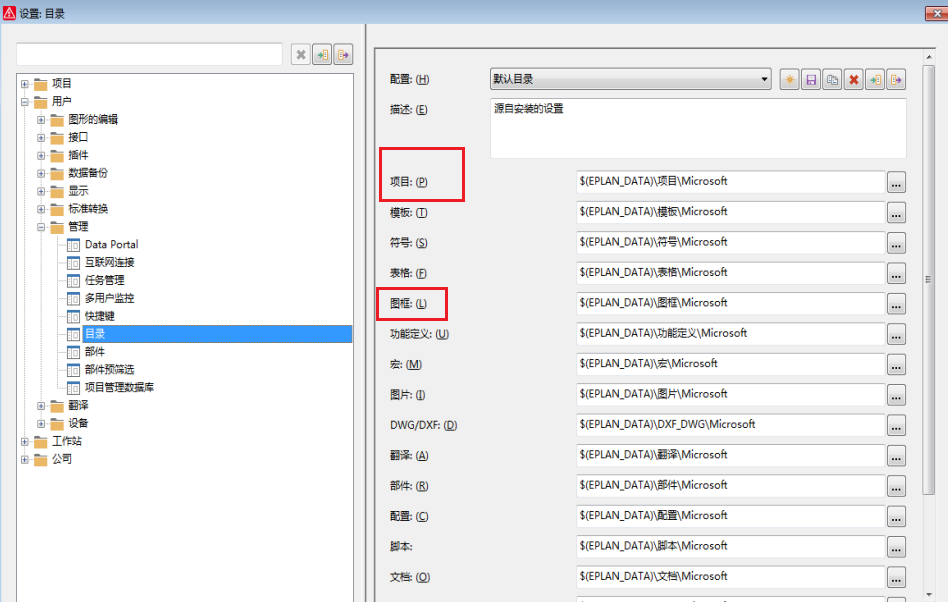

       十、目录(修改)

       十一、复制、粘贴

       改为英文输入,按X、Y键,可以进行精确定位

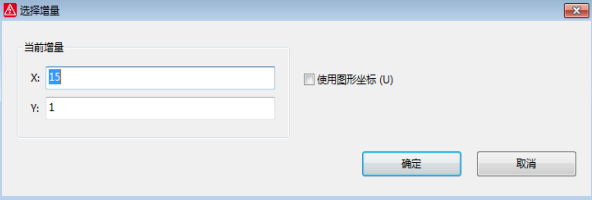

        十二、多重复制(快捷键D)

       选择要复制的目标,右键—多重复制—S键—→键

       十三、黑盒以及黑盒连接点

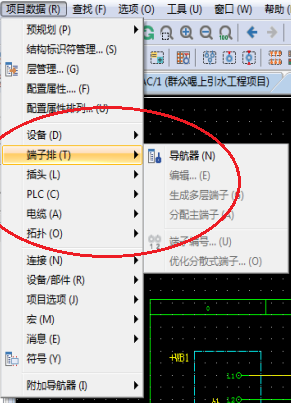

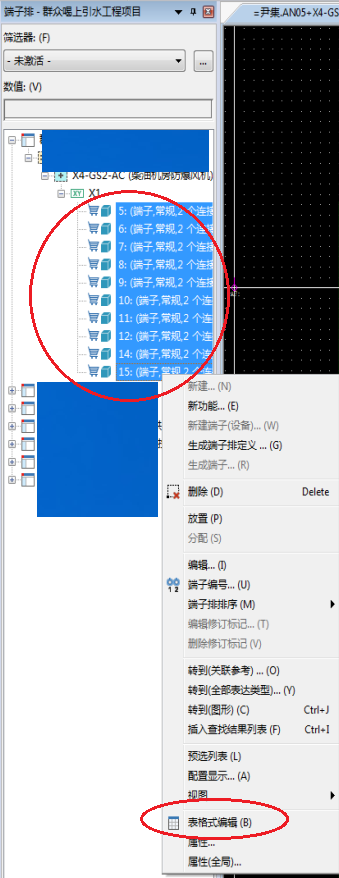

       十四、表格式编辑

       可以对端子或设备进行快速编辑。

       选中后右键—表格式编辑


    也可以用导航器针对性进行选择



    也可以用EXCEL表格复制进去



    也可以通过筛选器进行筛选

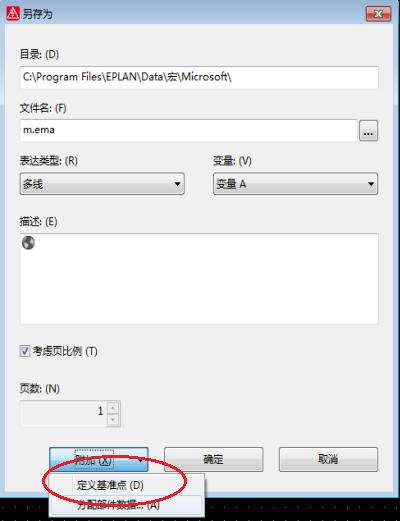

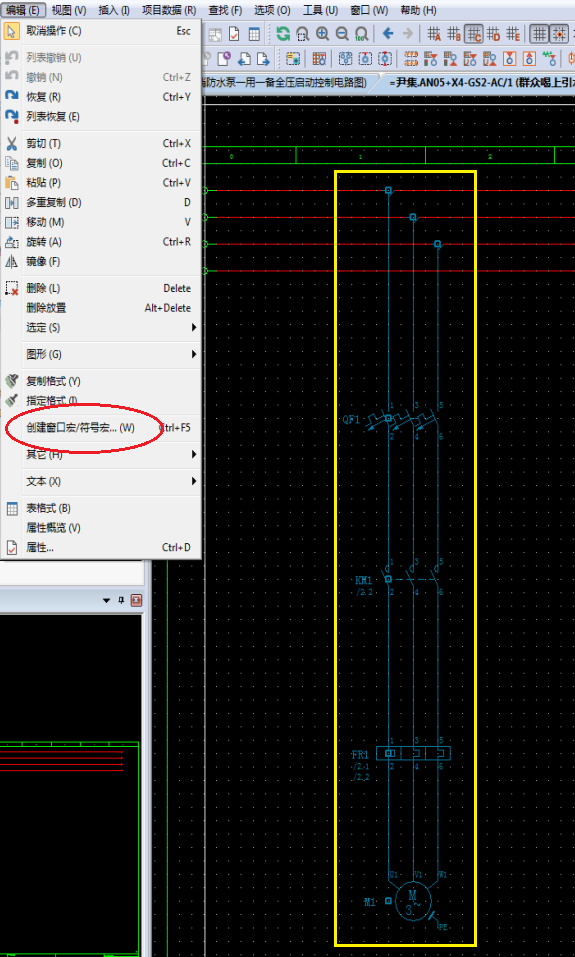

       十五、创建窗口宏/符号宏


    可以定义一下基准点

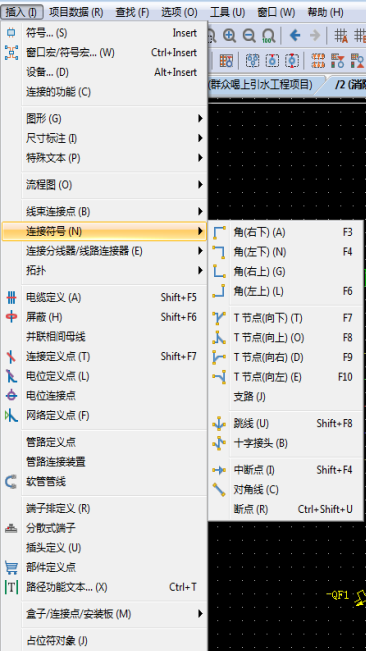

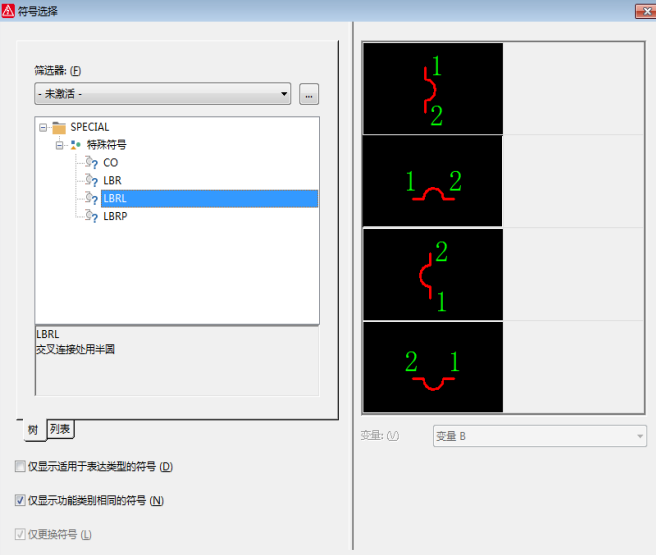

       十六、跳线


    选择一个,然后按Backspace键


       按Backspace键

       十七、插入断点和显示隐藏元素


    打开显示隐藏元素

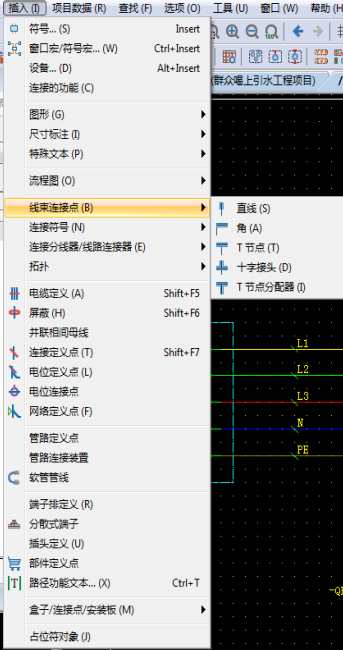

        十八、线束连接点

       十九、自动连接

       可以本页移动,也可以剪切粘贴移动到其他页。

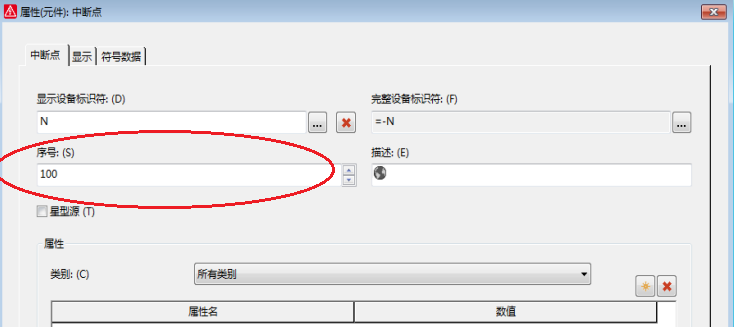

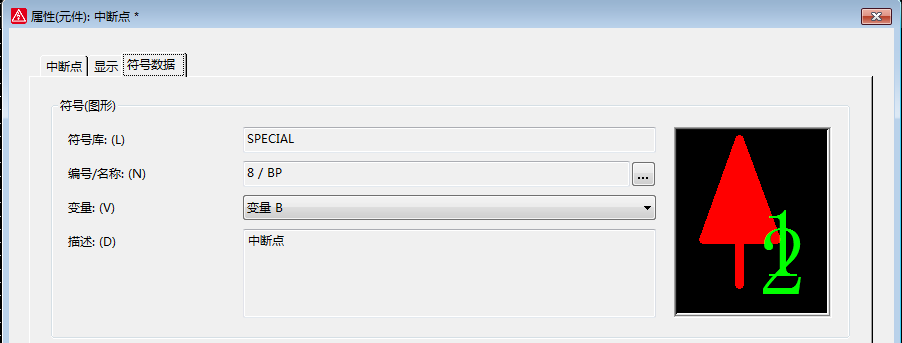

       二十、中断点的序号

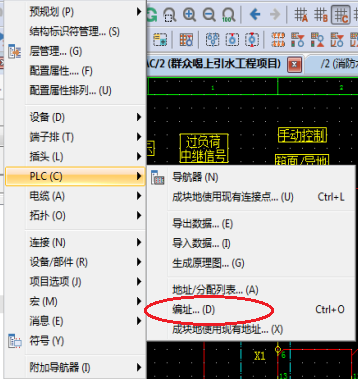

      二十一、PLC功能

       PLC卡电源是PLC的工作电源(L1、N、PE)

       PLC连接点电源是输入输出点的电源

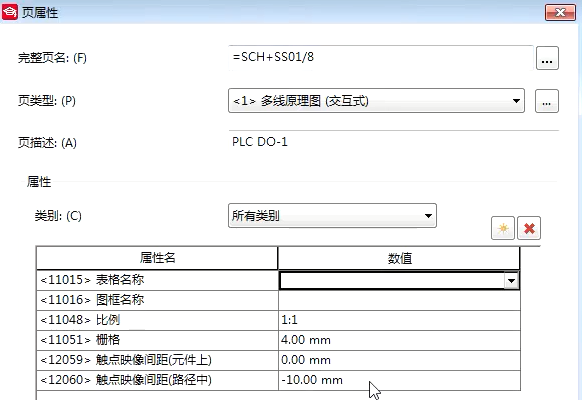

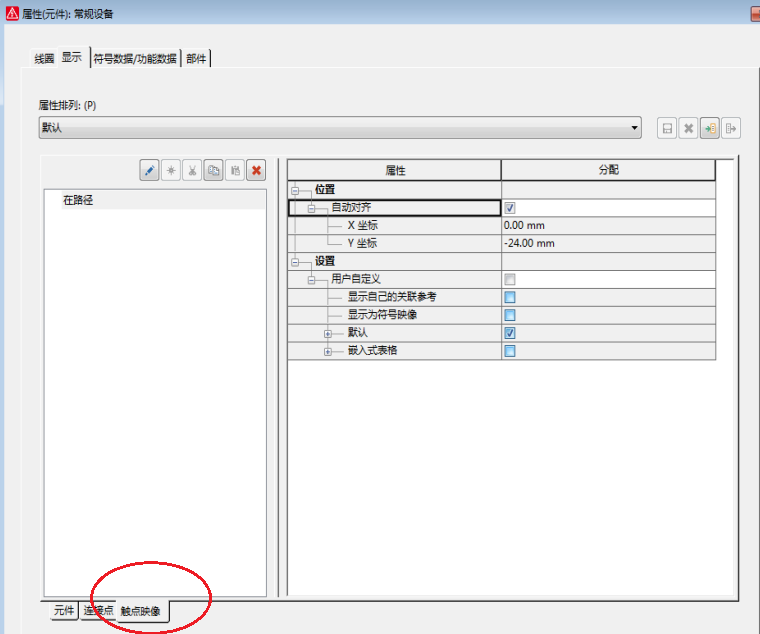

       二十二、触点映像

       二十三、结构盒


    不规则形状

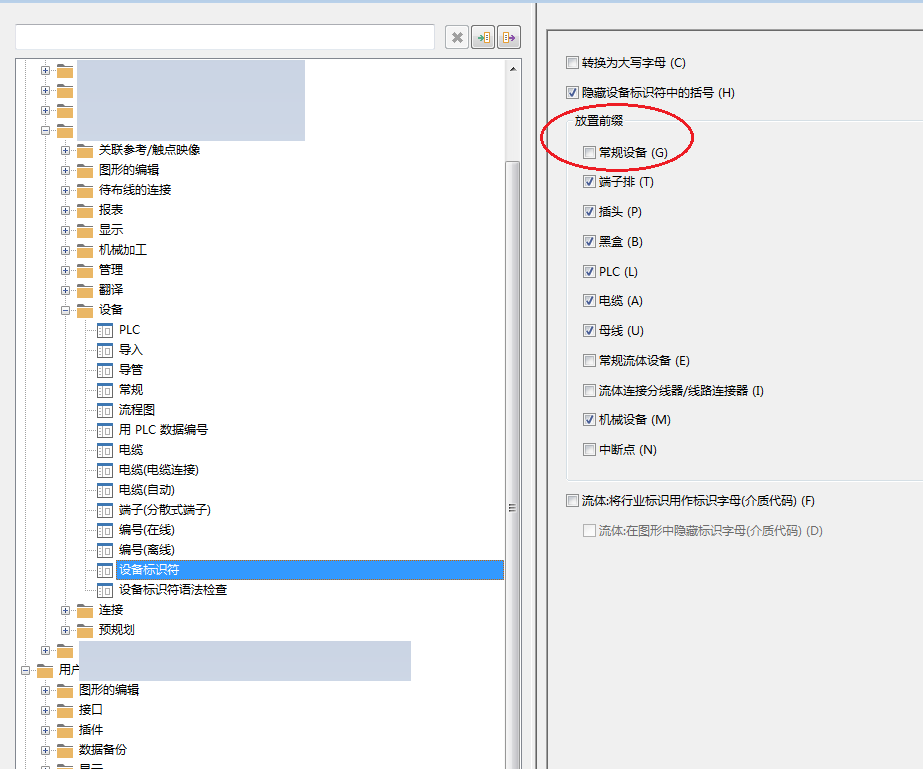

       二十四、取消设备标识符前面的杠-

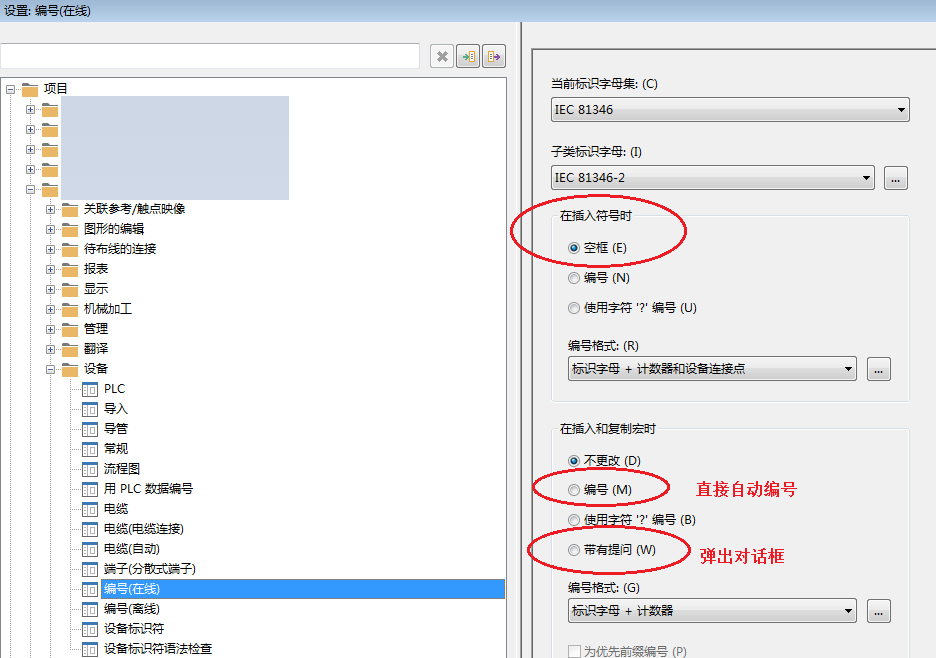

        或者取消自动编号,全部位手动输入

       注意:复制时,可以针对编号规矩进行选择
