EPLAN高效使用技巧揭秘

1. 前言

公司在2011年的时候引入了这个EPLAN设计软件,当时首先买的是Electric P8,然后两年后又加入了Pro panel。

平时也不是专门稿设计、搞Eplan应用的,因此在软件使用方面并不算专家。但最近通过剑指工控这个平台认识了些朋友和攻城狮,还是有很多同行或者刚入行的新人对这个软件比较陌生,也不知道从哪入手开始学起。好在当时公司购买Eplan官方培训的课程的时候,我认真做了笔记。同时这几年来通过我对项目设计的一些自己的见解和窍门,在这里分享给大家,希望能对大家日常的设计工作起到一定的帮助。


2. 软件简介

Eplan这个软件我就不过多介绍了,相信现在搞工控的没有人不知道的。早在2011年我刚接触这个软件的时候,很多同行的工程师和一些客户还觉得这个东西不是很重要,只要我CAD能出图就行了么。(我居然还曾经因为给客户用EPLAN设计图纸而被客户投诉-_-!)但是大家现在再看看,不光是一些外企,就连私营企业招聘EPLAN也是一项基本技能了吧。

学习Eplan这个软件是一个非常漫长且枯燥的过程,你不要听官方宣传怎么高效、怎么智能,底层数据库你一个也不能少。所以大家一定要先沉住气,把基本功练好了,不然后期报表生成什么的也不用谈了。

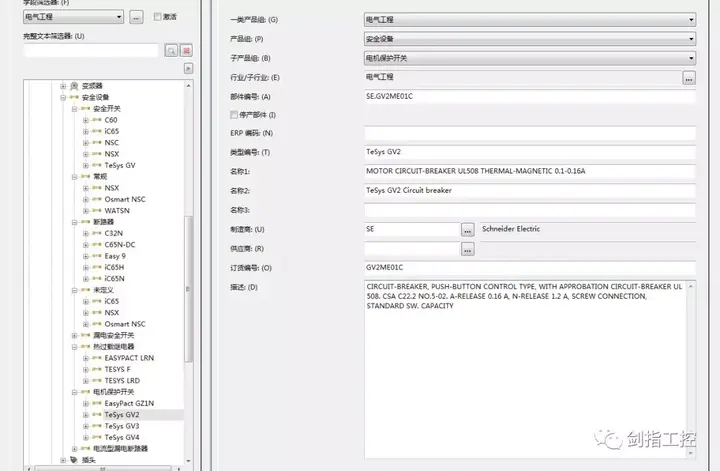

大家先看看就施耐德的低压产品我就建了多少,这还只是冰山一角,整个数据大概有几十个G吧。。。

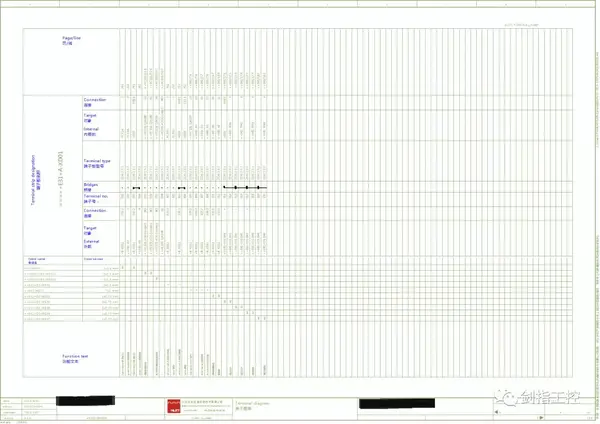

看这个端子图表外加电缆接线表清爽吧^_^ ---别着急,现在给你你也用不了。。。。


3. 软件安装

很多人在交流群里一直在问“我安装完了怎么没有符号啊?”;“我安装完了怎么没有部件啊?”;这些问题其实都是因为你安装的时候路径没设置对的原因。

首先,我这么多年一直在用的是Eplan 2.3版本。别问我为什么不用2.7,怎么用这么低的版本啊什么的。我个人感觉这个版本最稳定,同时剑指工控不谈论破解盗版的话题,大家自己斟酌选择。

安装软件要求你电脑必须有 dotnetfx45_full_x86_x64.exe 这个文件,电脑没装的先去下载一个。

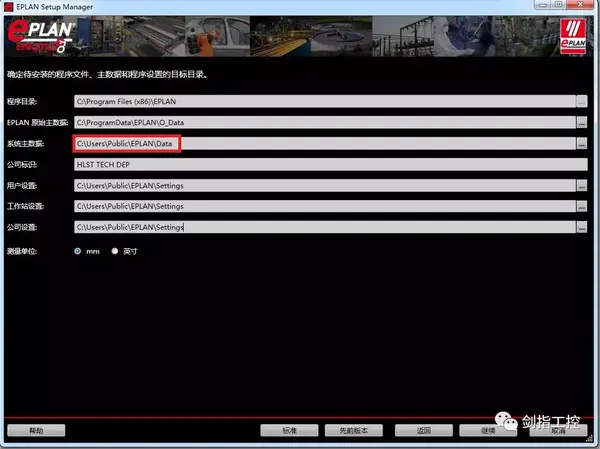

注意:在安装软件的时候一定要注意我上图打框的地方,你所有后期建的重要数据都在那里。你一定要熟悉、不要连错、不要误删、不要重装系统不备份。

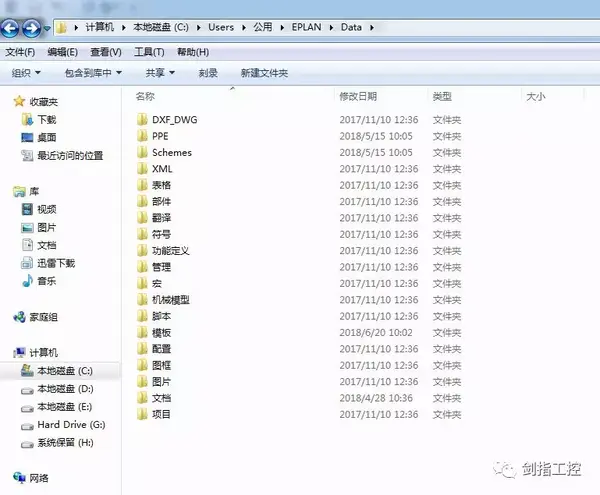

安装完成后,这个重要的文件夹就在你电脑的 Disk:\Users\Public\EPLAN\Data 里。上图所示都是中文,我就不一一说明了。


4. 创建项目

首先,告诉大家一个小贴士。在你首次打开软件的时候会弹出一个小窗口让你选是不是专家,一定要选择“专家模式”!没关系的,你不是专家也选专家,没人让你负责任的!不然后期有些功能你又找不到,麻烦。

点击工具栏的 ”项目(P)”à”新建(向导)” 创建一个新的项目,开始入坑。

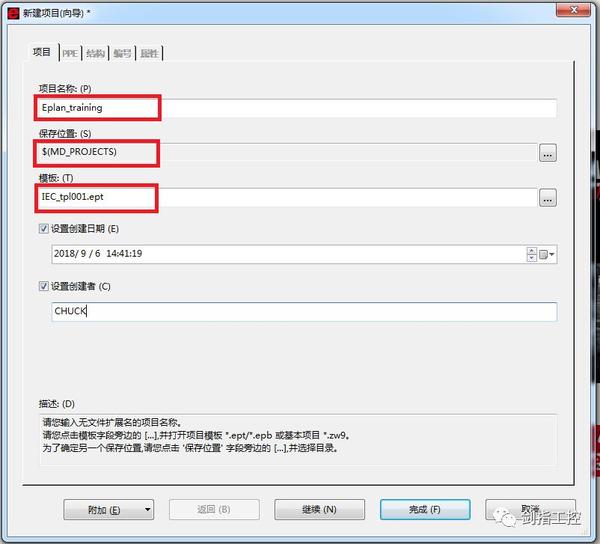

  • 项目名称:这个注意,尽量不要使用中文的名称,可以使用英文字母和下划线组合的方式。当然你用中文也没关系,但是在我后期使用导出一些与第三方机床设备的数据时候,用中文名称经常报错!
  • 保存位置:这个你不用现在就改,EPLAN这个软件保存项目的方式和CAD有点不太一样。后期我会告诉大家是怎么个操作方式,这个你就先不要动。
  • 模板:这个地方你可以选择各种标准的模板,然后生成的符号标准也是相应改变的,看你接的项目是遵循什么标准了。这个地方也可以建立自己的模板。

然后下一步,PPE这一栏我一般不改。PPE我也不会,是个画工艺流程图的软件。继续下一步:



这一页其实是非常重要的,想必很多工程师要么不屑搞它、要么不知道怎么用。其实一个标准的项目结构是非常必要的,也方便我们后期管理图纸、现场调试和日常维护。

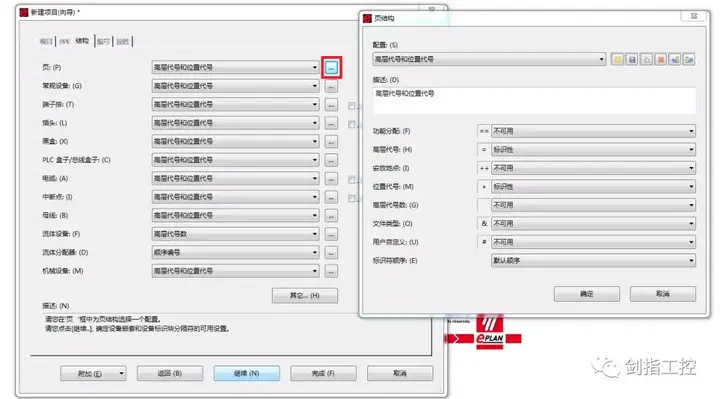

这里只介绍一下页结构的内容,其他的大同小异,大家自己试试看就好了。电击我上图框起来的三个小原点:

  • 功能分配:可以根据工艺功能来分类你的图纸页
  • 安放地点:可以根据不同的车间来分类
  • 位置代号:可根据你的设备号或工位来分类

我只列举了三个,因为我感觉够用了,别的也不常用。德国的大众宝马也就用这3个就够用了,关键的还是要建立你自己公司的标准。

左上角的一排小图标分别可以进行 “新建”“保存”“复制”“删除”“导入”“导出”操作,大家也要了解一下。EPLAN所有你能设置且自定义的功能都有这些选项,供公司内电脑之间的传送。


继续下一步:

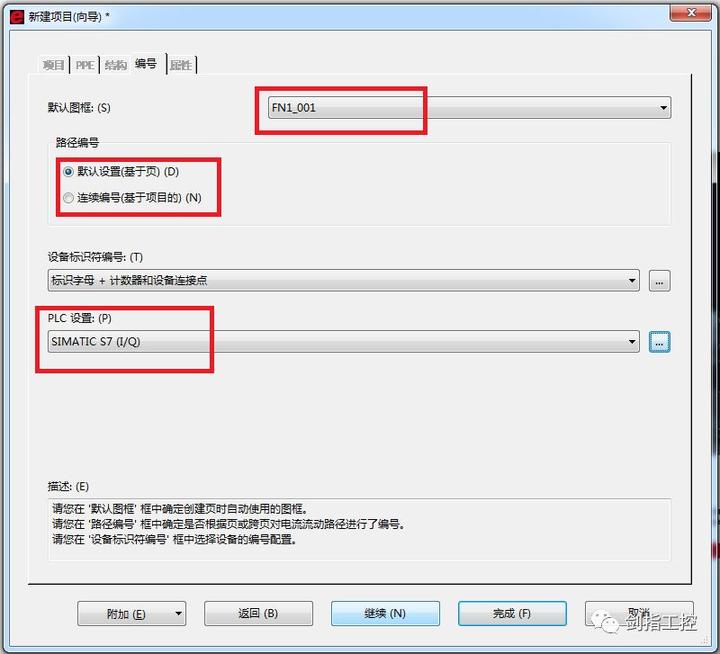

  • 最上边的是选择这个项目的默认图框,想必每个公司都有自己的图框。需要你自己做一下,然后在这里选择添加。
  • 路径编号:这个功能需要注意一下,基于页的方式意思是以上一步我们建立的项目结构来算,每个结构内的页独立核算,比如ABC结构下的页码是1-10,你在DEF结构下再新建一页还是从1开始;而基于项目的方式就是你整个项目总体来编号,无视你项目结构。具体怎么选大家看自己习惯。
  • PLC设置这个功能其实是自动编址用的,大家可以先放着不动,后期可以改。


继续下一步:

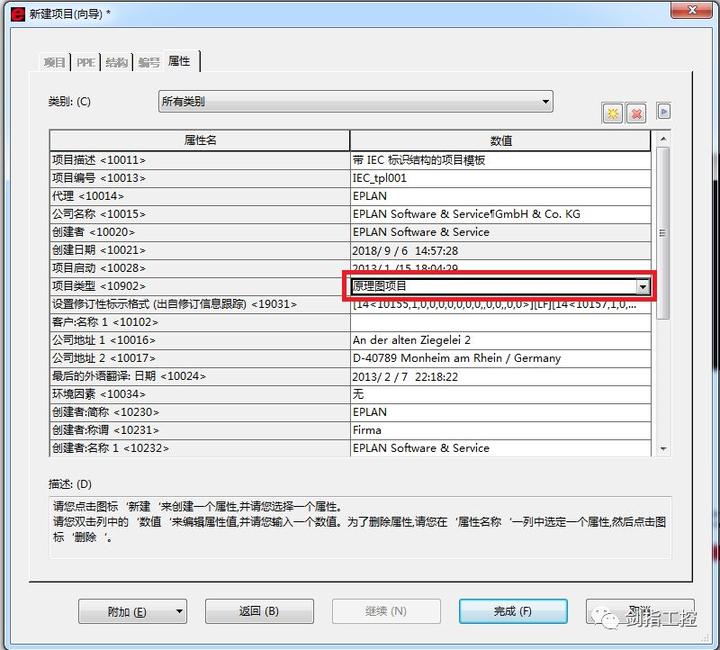

最后一页就是项目的一些详细信息了,大家根据不同的项目信息、客户信息填写一下。这个后期也是可以改的,你生成的一些封面、图框等都可以根据你的需要和公司要求体现一些信息,而且是随时更新的。非常方便!

需要注意的是我框起来的一项,如果你要做项目就一定要选择原理图项目。另一个宏项目是做3D宏用的,它俩不一样的,而且是不可逆的哦。。。别到时候画了上百页图纸了才发现。


5. 新建页

首先我们先建立一下结构标识符,电击工具栏的 ”项目数据”à”结构标识符管理”

可以看到我们建立项目选择的页结构都生成出来了

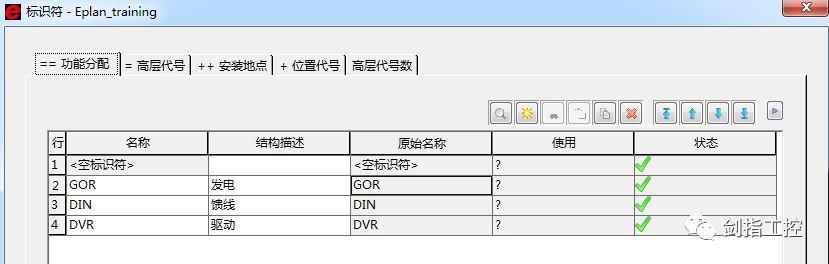

功能分配我建立了3个功能:发电、馈线、驱动

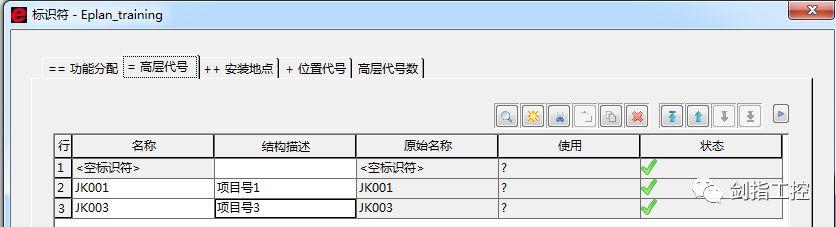

高层代号我建立了2个:为项目号1和2,很多情况项目有增补合同分几次签的对吧?

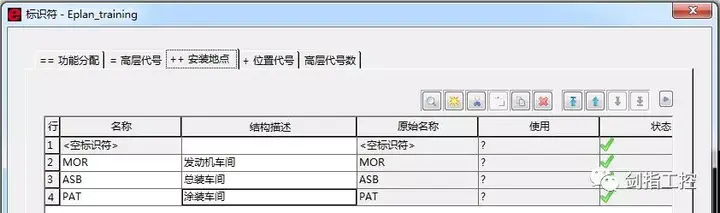

安装地点:随便建了3个汽车厂的

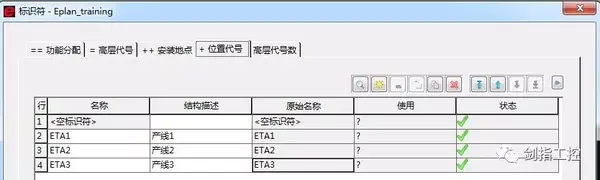

位置代号:假设车间里3条产线吧

注意:这里的名称都不支持中文和特殊字符,写了会报错的!点击确定

然后我们新建一个多线原理图页,鼠标右击左边页导航器下我们建立的”Eplan_training”项目,选择“新建”

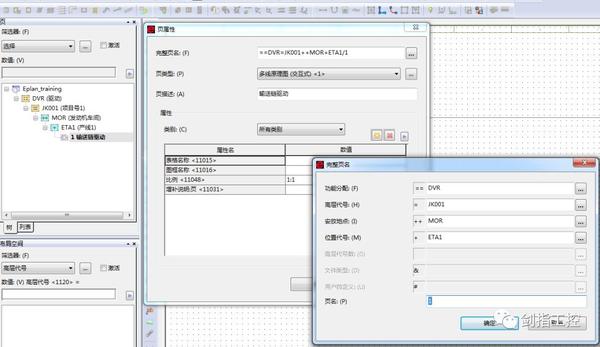

然后点击 “完整页名”后面的三个小原点,弹出的对话框里将我们刚才建立好的结构选一下。我这里要画一个驱动功能à项目号1à发动机车间à产线1的输送链电机回路。如图选择、填写页描述。

这样,一个完整结构的多线原理图页就建立好了。
