新建部件
在设计过程中,如果发现在部件管理中没有需要的部件,也无法找到合适的部件导入到部件库中,这时候就可以手动新建部件,为了满足Eplan自动生成报表的功能要求,一个部件需要包含部件编号、部件类型、名称、生产商、宽度、高度等数据,才能清晰描述这个部件。

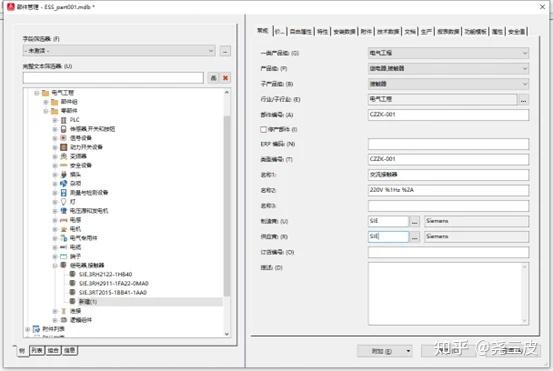

以接触器和辅助触点为例,点击工具—部件—管理,打开“部件管理”对话框,找到电气工程—零部件—继电器接触器,右键选择新建命令,在“新建1”部件数据区将常规标签下信息改为图9-6中所示信息。
图9-6

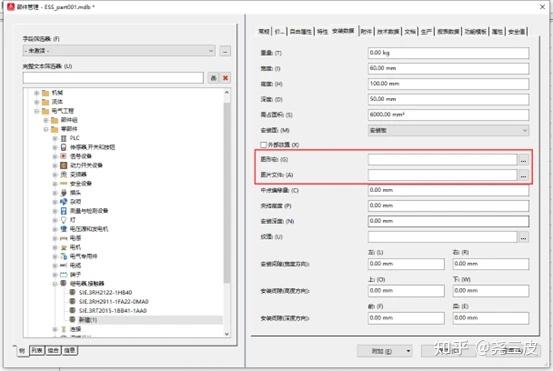

将安装数据标签下信息改为图9-7所示信息,其中的图形宏文件是在3D布局时使用的数据,图片文件是在图形预览界面显示的数据。
图9-7
在功能模板标签下新建如图9-8所示功能定义,选择正确的符号。点击应用,一个接触器部件就创建完成。
图9-8

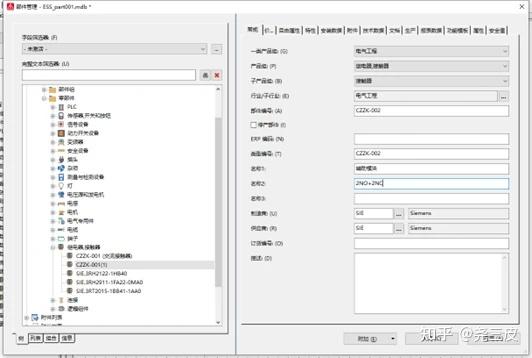

这种方法建立的接触器在使用中如果需要用到更多的辅助触点,可以选择增加辅助触点的模块,这个模块是以附件的形式使用,所以在Eplan部件管理中也有附件管理的概念。新建一个辅助模块,常规标签如图9-9所示。
图9-9
功能模板中新建2组常开触点和两组常闭触点,操作与前文类似,不再赘述。

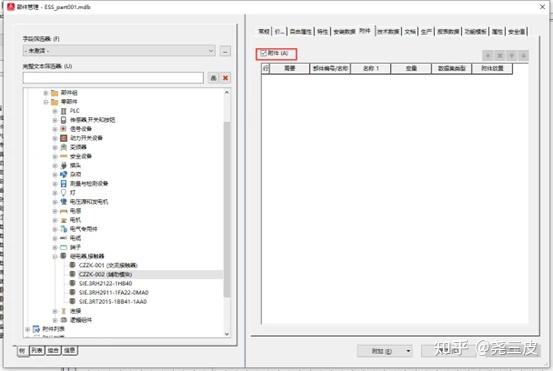

在附件标签下激活附件选项,表明这个部件作为附件使用,如图9-10所示。
图9-10
