EPLAN塑壳断路器部件创建方法

想要用好EPLAN并且实现高效制图就一定建立好底层的数据库,部件Parts就是最基础的一种。有了它才可以实现各种报表的生成、宏的灵活使用等。


Step:

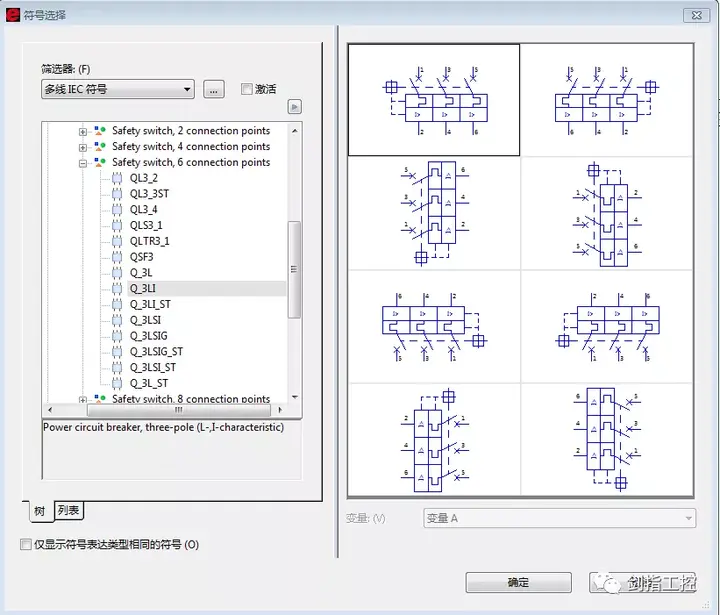

首先我们先插入一个符号,选择安全设备中的安全开关,此次我们先建立一个三极断路器。

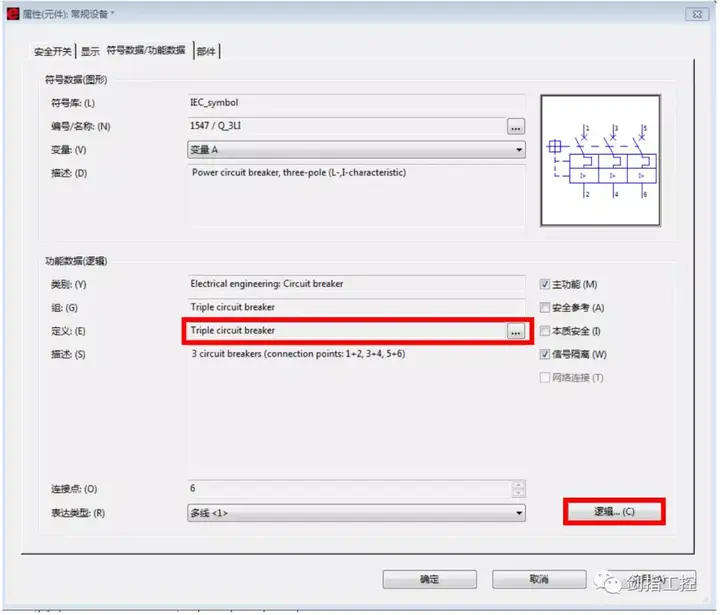

放置好后双击开符号,在属性里将定义一栏改为三极断路器。然后点开“逻辑”窗口,将连接点2、4、6改为外部目标。


然后在部件菜单栏里填入要创建的部件名称,这里要注意两点:

1. 部件名称必须是唯一的,不同品牌也不能使用一个名称。因此向下图所示,在部件名称前加一个品牌的缩写是个很好的习惯。

2. 在第一个菜单里有个“主功能”的框,不勾选是不会出现部件菜单的。


此次我们以建立一个施耐德的Osmart NSC 断路器为例。


填写好后点击确定,关闭窗口。然后鼠标放在符号上右击,选择“生成部件”。弹出窗口后,我们需要将部件信息完善

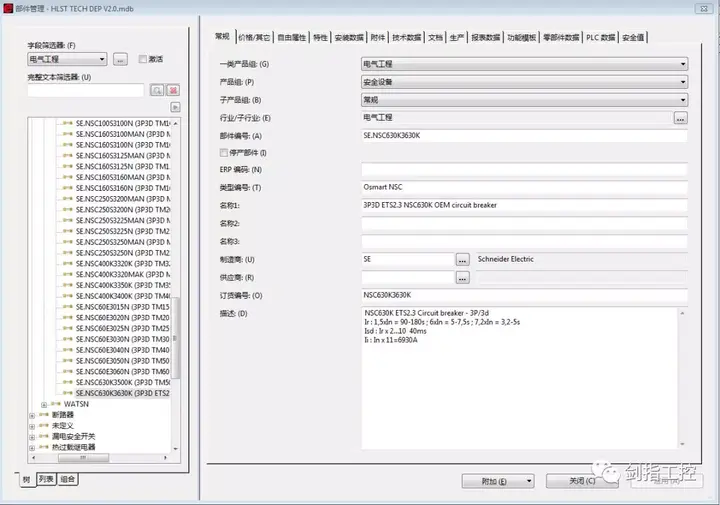

常规菜单栏:

将产品组一栏改为“安全设备”

  • 将子产品组一栏改为“常规”(这里不选择断路器,断路器一项预留给微型断路器)
  • 类型编号里填写好产品系列(这个用途是将来在部件列表里和其他系列进行分类)
  • 名称里填写一些基本信息(用于生成BOM的时候进行简要说明, 1-3都可以写)
  • 制造商里写生产厂商的缩写代码
  • 供应商一栏里可以写代理商或分销商的代码
  • 订货编号里填写和部件名称一样的编号,只是去除品牌代码。(将来用于导出EXCEL清单下采购)
  • 描述里写一些关键信息,具体参照断路器选型手册。

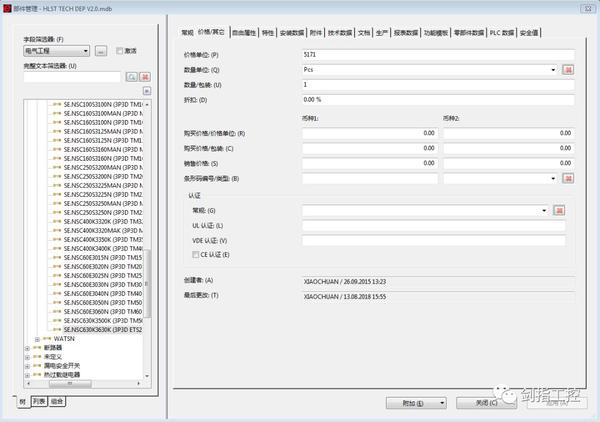

常规菜单栏:

从技术人员角度来看这一页没什么用,可以填写一下产品的包装件数和价格信息。如果有需要使用这个功能的话,推荐在“价格单位”一栏填写产品的表价,这样根据不同的代理和每年的调价只需要批量修改一下折扣就可以了。后期可以导出报表,自动核算成本。有做出口项目的可以在这里标记一下这个产品都有什么认证,方便快速选型。

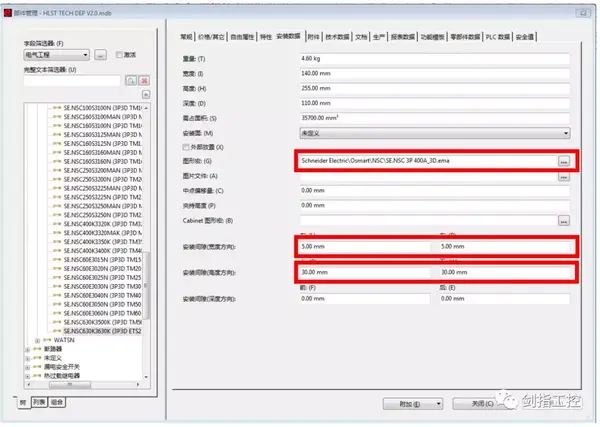

安装数据菜单栏:

这一栏的参数基本都是和元件的安装尺寸有关。

  • 重量可以导出计算柜体总重量
  • 宽度和高度用于放置2D布局,如果使用3D布局就需要填写深度参数
  • 图形宏一栏可以链接3D宏文件,用于3D布局直接放置
  • 图片文件可以在选型的时候看到设备外观
  • 安装间隙要查看样本然后填写,在2D放置的时候软件会自动校正

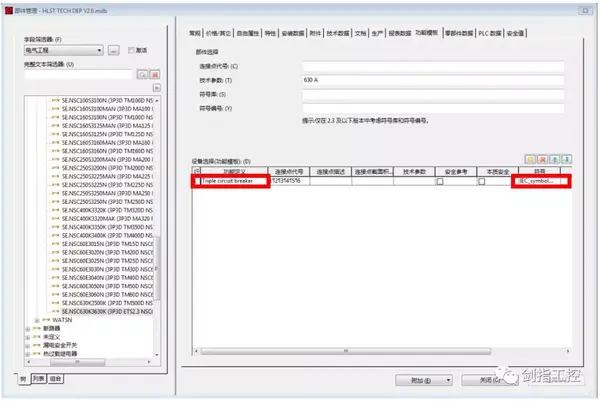

功能模板菜单栏:

这一栏菜单的数据相对是比较重要的,很多接口都是基于这里来连接的。

  • 功能定义一定要和插入的符号里的定义一模一样,这就是为什么我介绍了这种建立部件的方法,如果直接在部件库里新建部件的话,每一个定义都要手动输入切保证无误。
  • 连接点代号同样要与符号所一致,三极断路器进线端为1/3/5,出线端为2/4/6
  • 符号一栏推荐同插入符号时一样,定位好标准的图形,尤其是断路器表示的方法有N多种。在这里填好后,后期直接插入设备,符号就链接过来了,否则不一定是我们想要的图形。


最后点击应用,一个基本的三极断路器部件就制作好了。

我们可以试验一下,这次在菜单一栏不选择插入符号,而选择插入设备--选择我们刚才所建立的断路器,直接放下就可以了。
