加速工作流程：EPLAN快速创建部件、端子与宏

EPLAN是直接面向对象的操作软件，很多初学的电气设计人员的画图步骤也许是：先找到符号——插入——绘制原理图——逐一选择适当的部件，殊不知这样的操作完全违反了EPLAN面向对象的设计机制，也多了很多繁琐的工作。比如，在图中先插入一个继电器符号，命名为KA1

然后，打开设备导航器，此时发现KA1下面只有一个线圈，没有触点，这是因为没有为KA1指定部件：

如果我们再在原理图中插入KA1的触点，需要把默认的符号名-?K1改为-KA1，最终才确定部件。

  而熟练的工程师则可以这样操作，设计之前，对部件的运用已经全面掌握，那么在制图的时候就直接插入部件即可，只需一步到位：

插入设备（ALT+Insert），

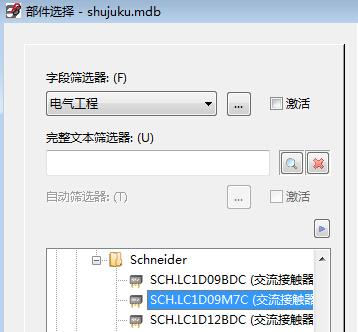

选择施耐德LC1D09接触器，确定，则自动创建了一个线圈，还有部件可以使用的触点，这里先不插入触点。可以看到改部件下，可以使用的触点。

如果需要使用哪一组触点，直接点击触点即可放置到原理图中去，这样有哪些触点可以使用就一目了然了。

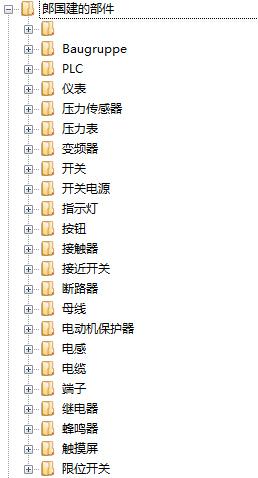

当然，前提是，建立好一个“属于自己”的部件库，我的部件库是这样的：

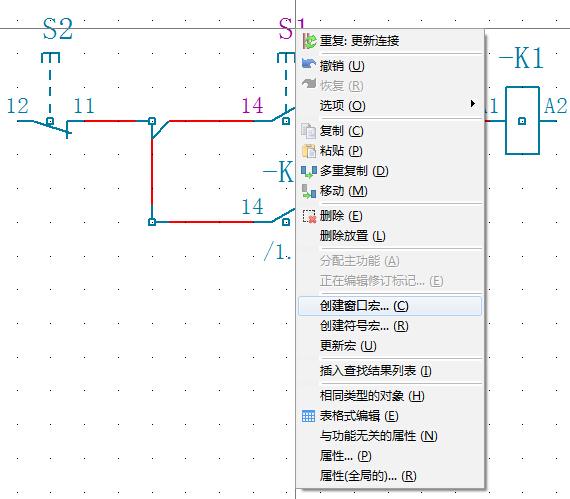

二、对于宏的操作，对于某些控制回路，做成宏之后调用能起到事半功倍的效果，如起保停电路，自动往返电路，等。画好一次后，全选创建窗口宏，以后即可反复调用。

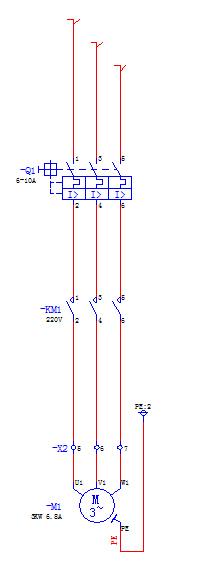

值集宏，对于值集宏，我的理解是，带有数值的集合的宏，比如我们可以创建一个三相电机运行的主电路，它们可以分为，保护器、接触器、热继电器、端子、电机等，每一个部件都有各自的部件值可以选择，那么把它们集合起来，就叫值集宏吧。具体步骤为

1.先画好电路，选择后，插入占位符对象

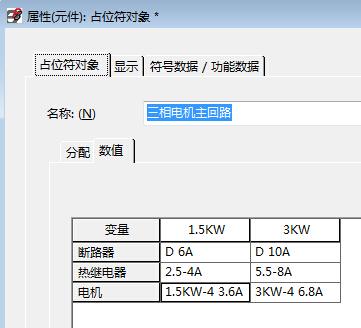

2.填写占位符对象值，点击数值页面，填入新值集和新变量，名称。然后在分配选项卡中，选择对应符号的变量。如下图所示：

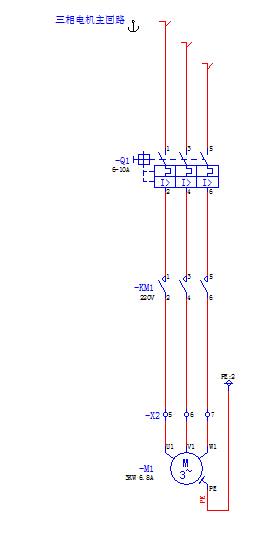

3.填好后，确定，就有了一个占位符符号：

4.全选，连占位符一起选，创建窗口宏。好了，值集宏就做好了，下一步，调用。

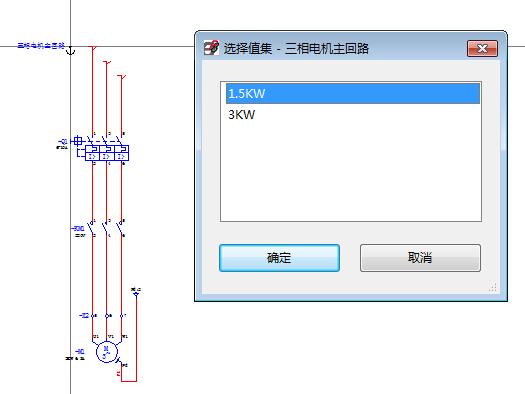

点击窗口宏，选择刚才创建的宏，插入。这时出现一个选择窗口，我们对应电机选择即可。这样就会自动填上我们值集宏里做好的数值。

三.端子的创建，很多设计人员认为端子可以不在原理图中表现，或者只要随便画个端子表格就可以了，而细心的德国人可不会这样想哦，他们把端子分的很细，细到连端子附件都要一一列出来，每一个端子对应哪一个连接点，必须严格按图纸要求施工。

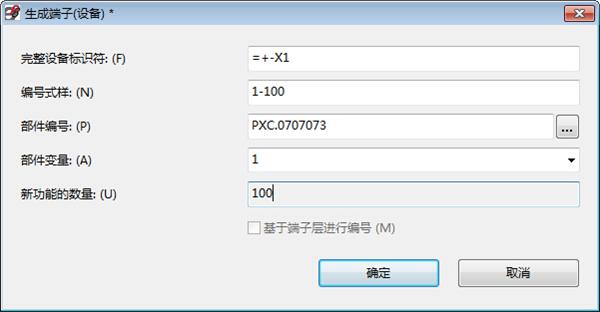

对此，我对端子的快速操作也有一点了解，首先要对端子排定义，然后新建端子设备，可以这样快速建立N个端子并确定部件。
