端子创建和编辑

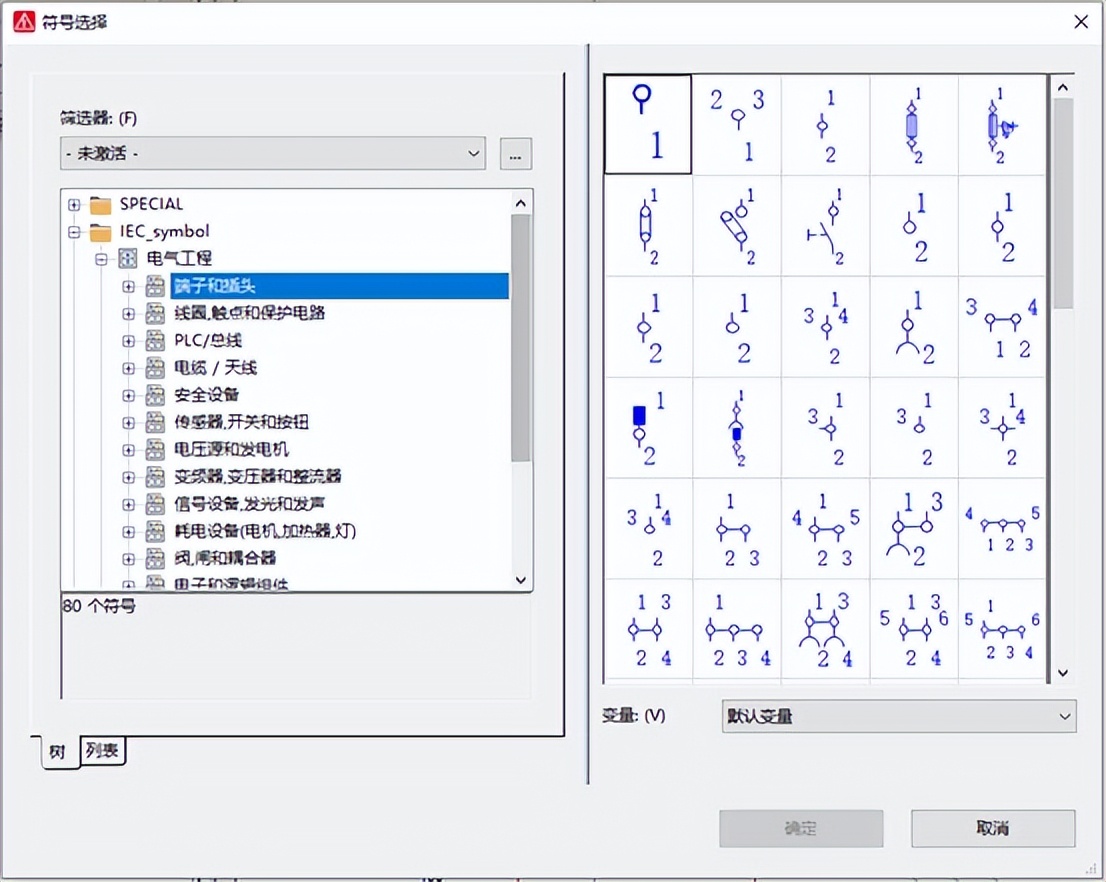

在面向图形的设计中，可以通过点击插入—符号，打开“符号选择”对话框，如图6-9所示，选择符合要求的端子符号，放置在原理图页中。

   图6-9


面向对象的设计时，可以通过端子排导航器预设计，先创建端子使其成为未放置的端子，在需要使用的时候将未放置的端子从导航器中拖拽放置到原理图页上。

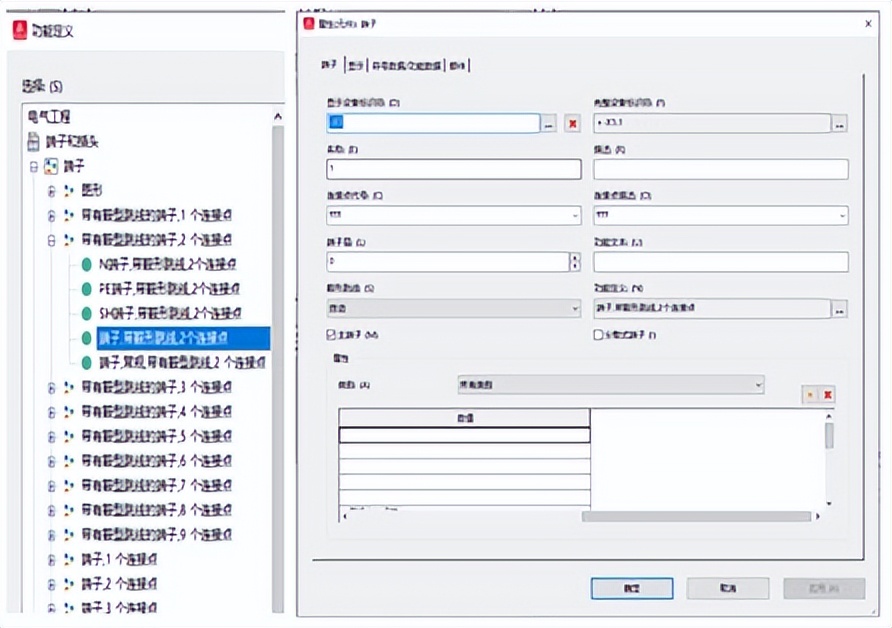

在项目数据中打开端子排导航器，在端子排导航器中右击新建，在弹出的“功能选择”对话框中选择端子定义，在弹出“端子属性”对话框中定义端子功能，如图6-10所示。

   图6-10

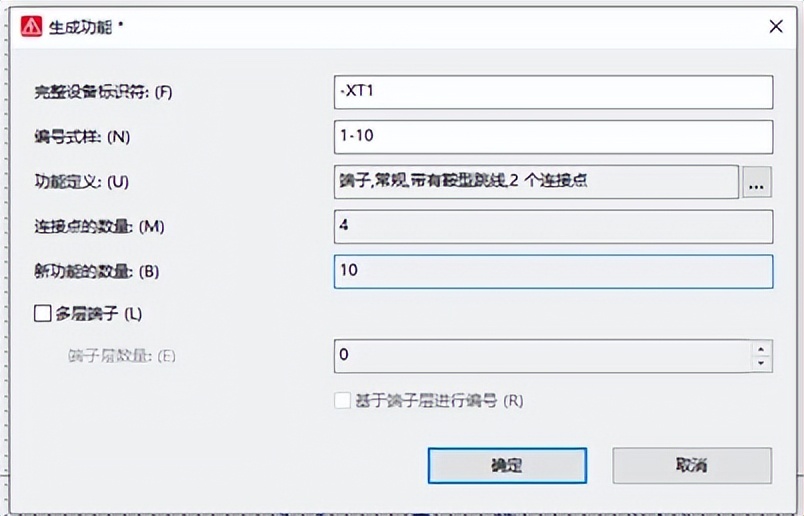

在端子排导航器右击—新功能，弹出“生成功能”对话框，如图6-11所示，可以快速建立一个端子排，根据端子编号样式的不同，可以新建单层端子和多层端子。

   图6-11


在完整设备标识符中输入端子排名称；

编号式样在创建单层端子和多层端子时对端子定义规则有所不同，如下所示：

创建单层端子，在编号样式中输入“1-10”，会创建端子名称为1-10的10个端子；

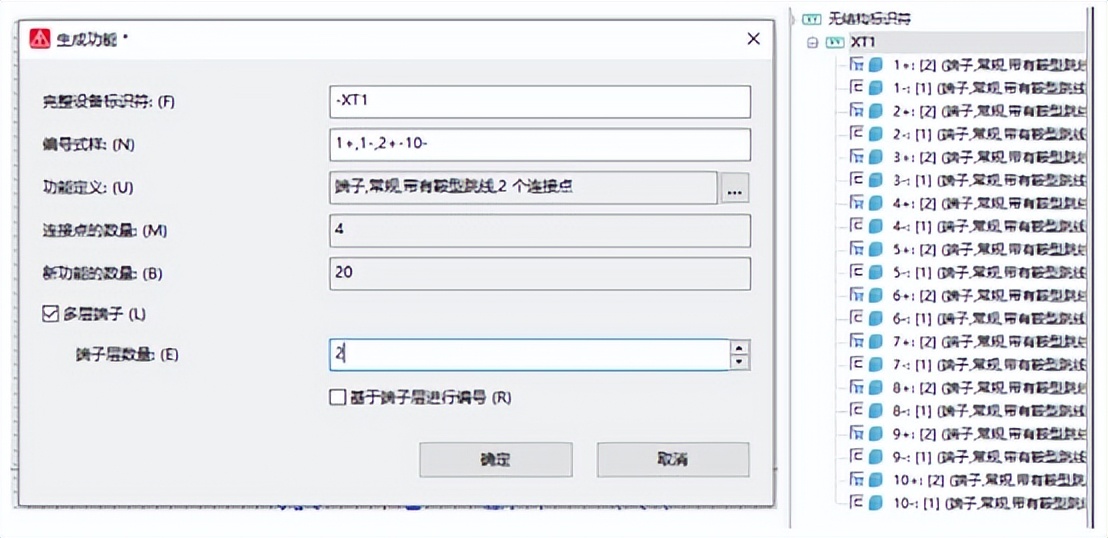

创建多层端子，在编号样式中输入“1+,1-,2+-10-”，其中“1+,1-”是表示第一层第一个端子名称为1+，第二层第一个端子名称为1-，“2+-10-”表示第一层第二个端子名称为2+，第二次第十个端子名称为10-，中间的“-”是到的意思，同时勾选多层端子并定义端子层数为2，如图6-12所示。基于段子层进行编号未勾选表明多层端子编号式样是按照端子排列来编号，一片端子编号完成再进行下一片端子编号。

   图6-12


点击确定即可创建两层20个端子，在端子导航器中显示未放置，如图6-12所示。

在导航器中通过拖拽的方式可以将未放置的端子放置在图纸上，选择一个端子或者按住Ctrl键点击多个端子全选，拖动鼠标时选中的端子会吸附在指针上，按住鼠标左键，选择第一个端子放置的位置，拖动端子符号至终点位置，松开鼠标左键，端子将批量放置在图纸页上。

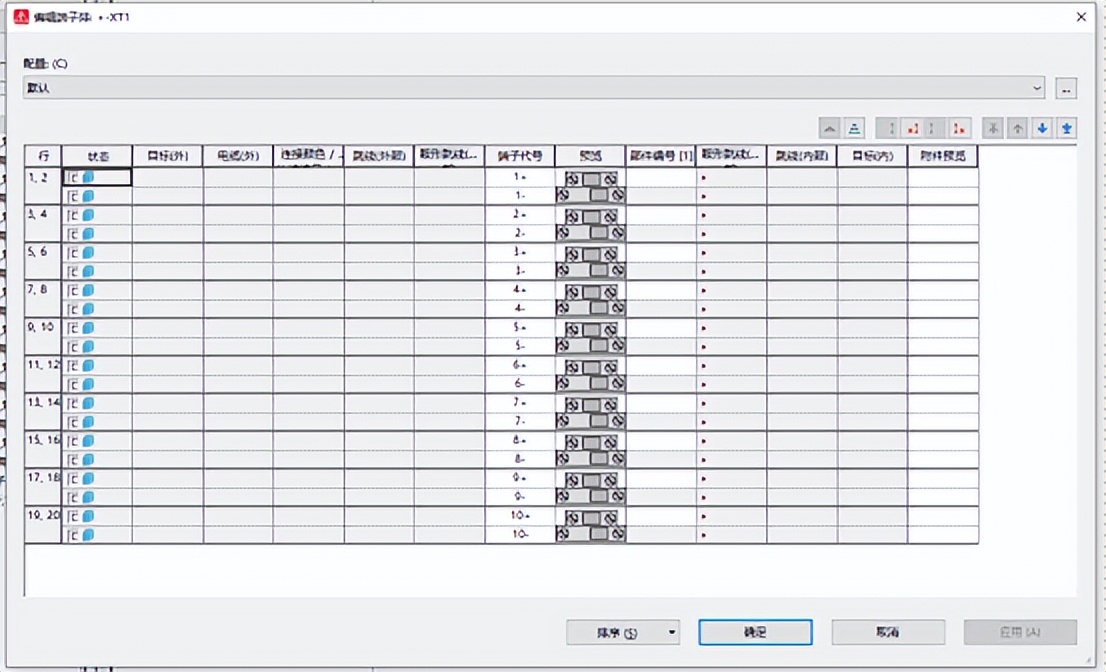

在端子排导航器中，选中端子排右击选择编辑，会弹出“编辑端子排”对话框，如图6-13所示，端子编辑提供了端子排序、编号、重命名、预览、定义部件编号、添加附件等操作。

   图6-13
