EPLAN 2022端子排设计：端子使用详解

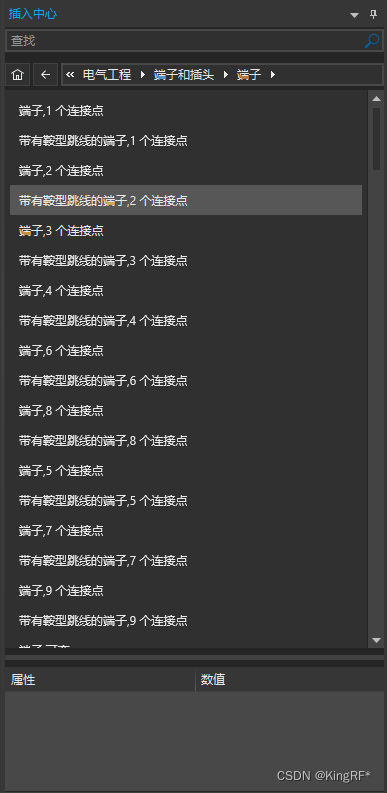

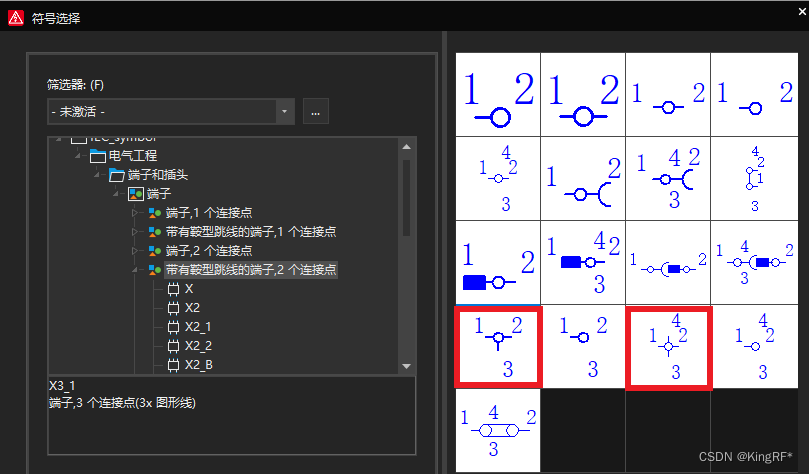

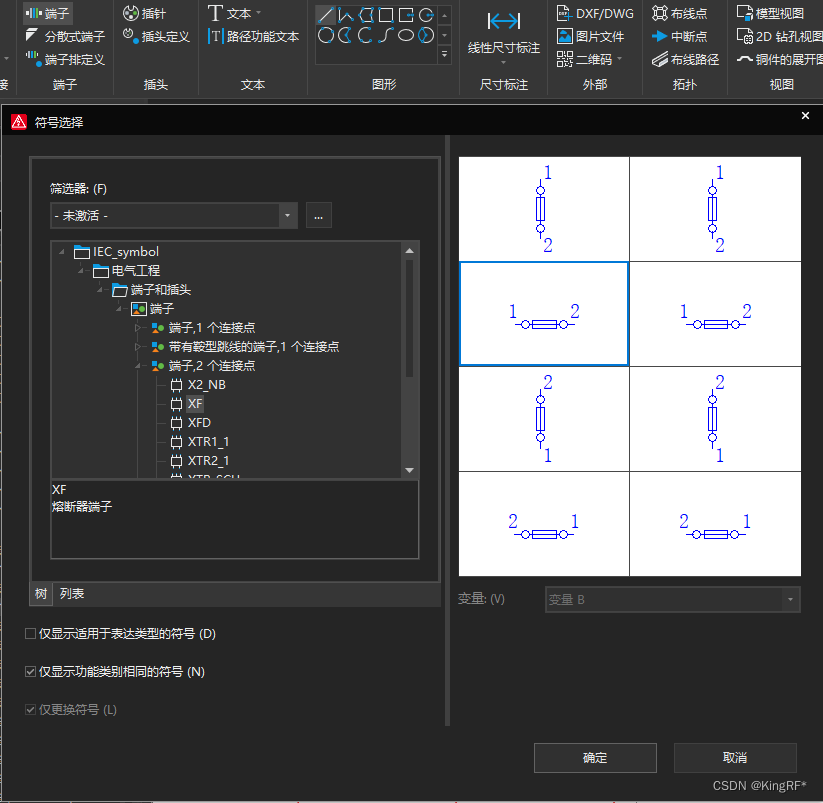

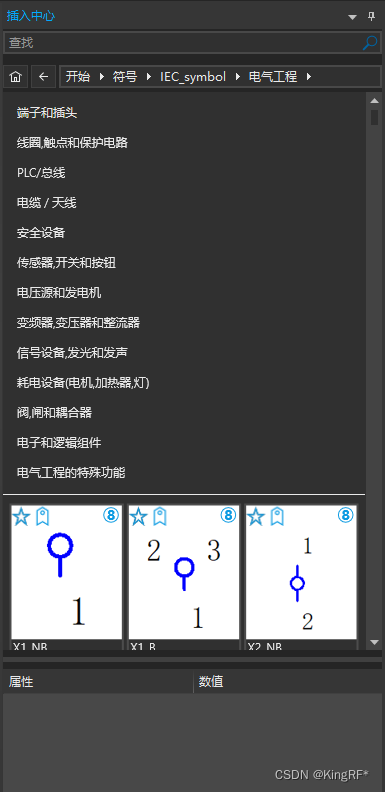

                        插入中心——符号——IEC_symbol—— 电气工程 ——端子和插头

通常选择带鞍型跳线的端子，2个连接点；

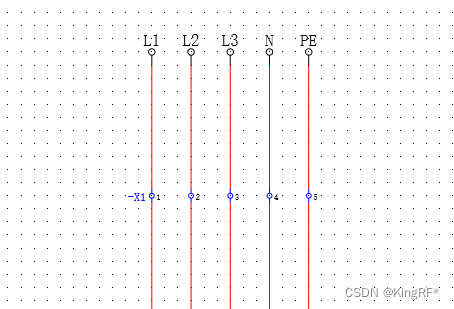

选中端子，可以拖放插入，也可以单个放置；

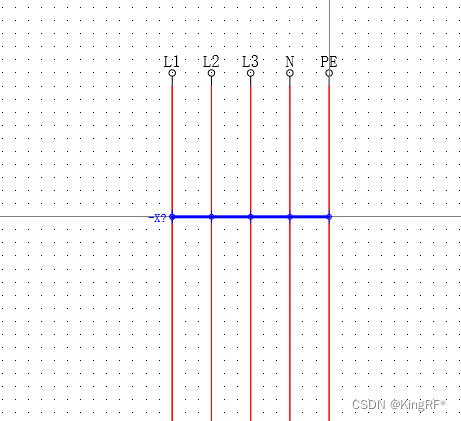

如果放置在同一列/行， 自动生成 为同一个端子排；

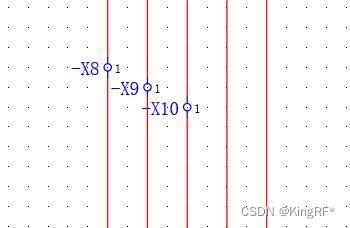

不同行/列，生成多个端子排；

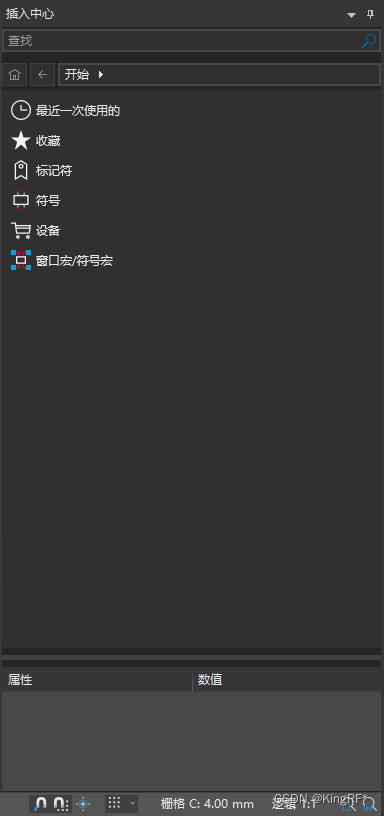

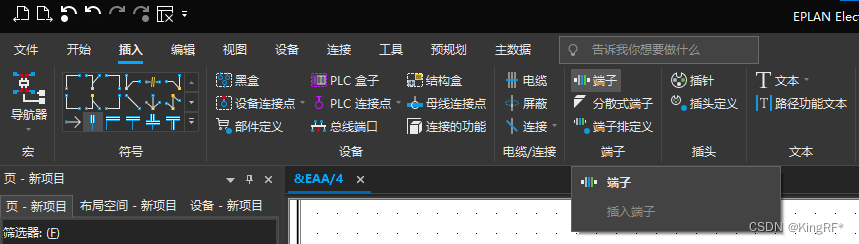

                                                               插入——端子——点击端子

                                            默认端子如果不是想插入的端子，按退格键选择；

       ​​​​​​​

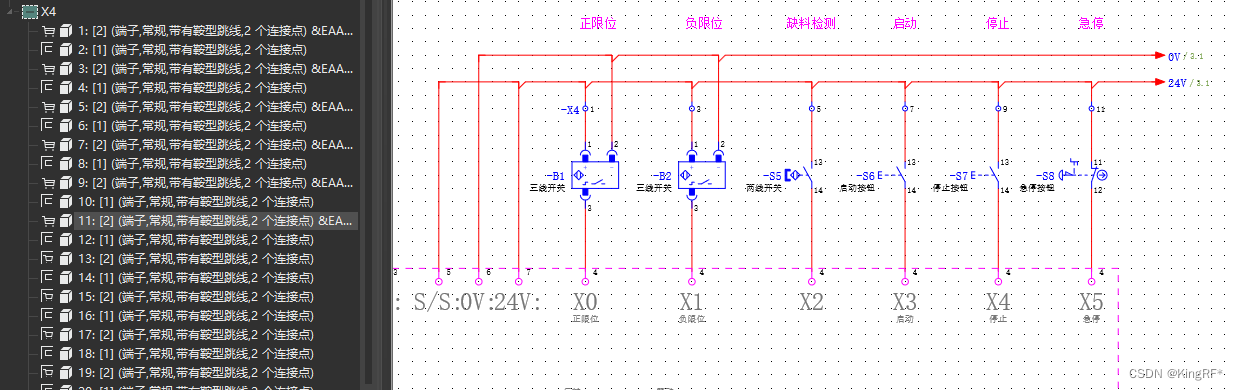

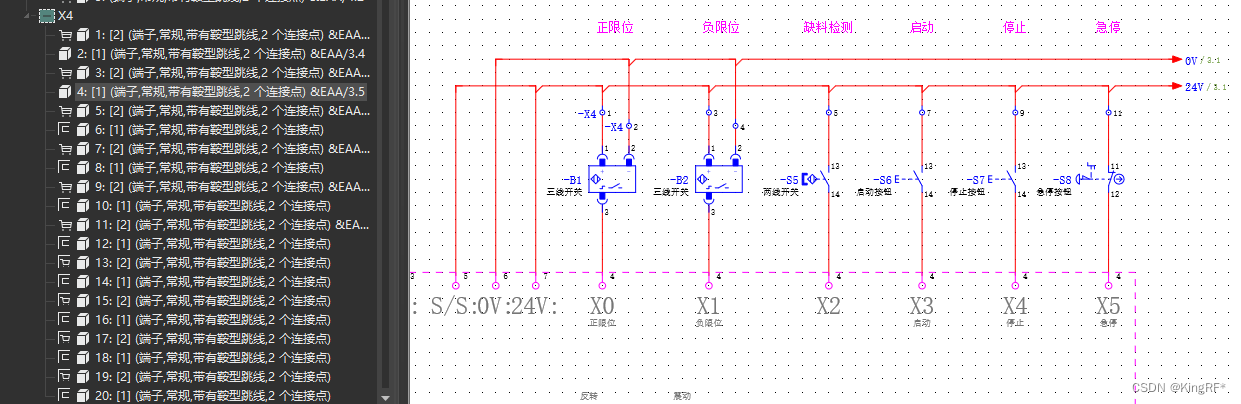

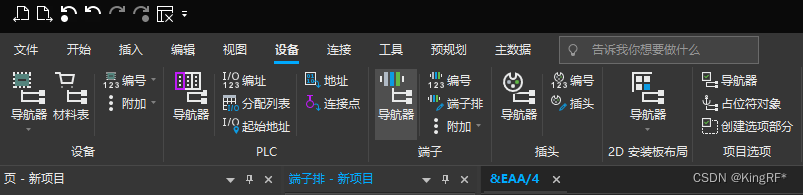

                                                       设备——端子——导航器

                                                       通过导航器建立多个端子

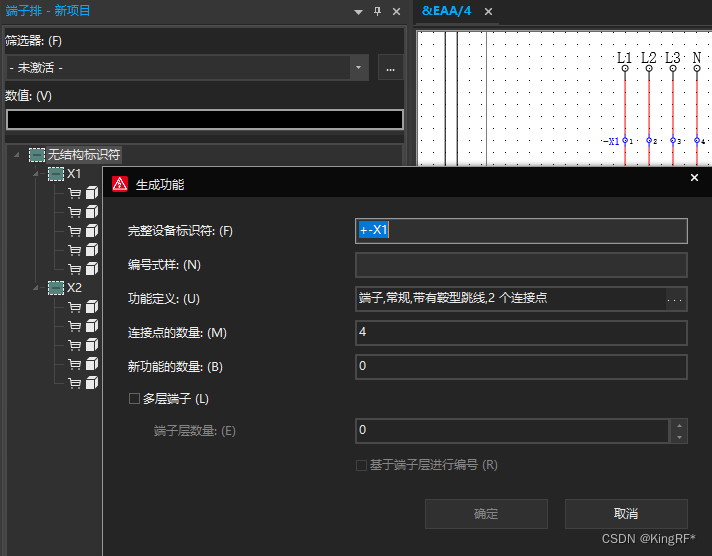

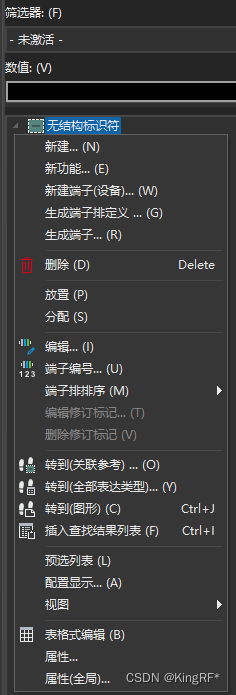

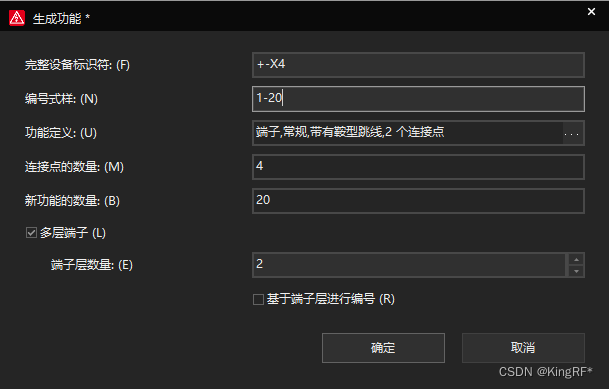

                                               导航器内任意位置右键——新功能

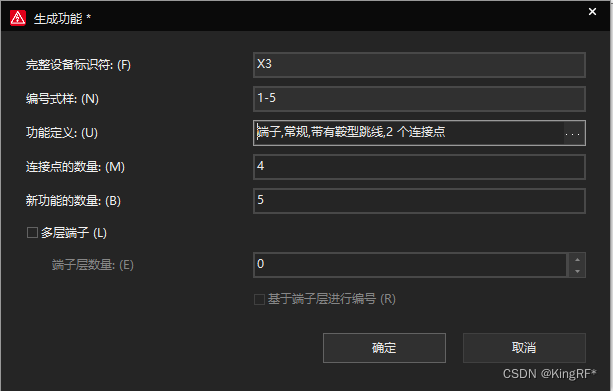

完成设备 标识符 ：端子名称

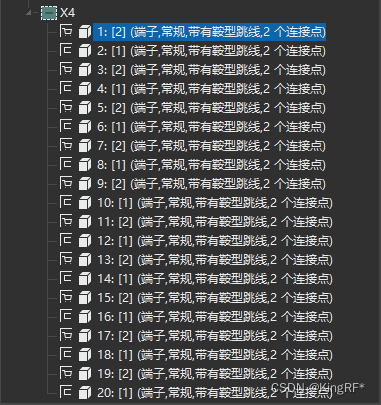

编号 样式 ：1-5；编号从1到5，共5个端子

功能定义：选择要插入的端子样式

确定后创建号X3端子排 ；

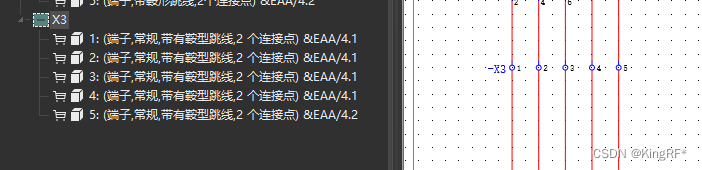

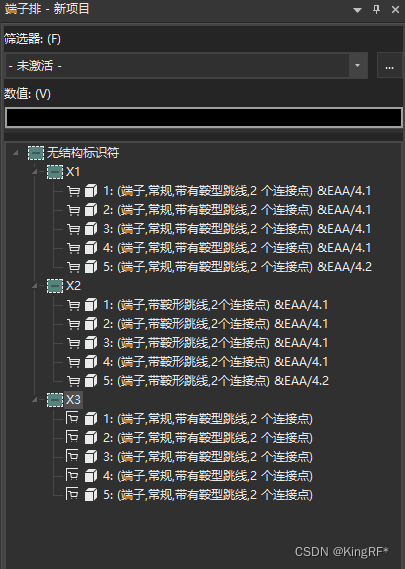

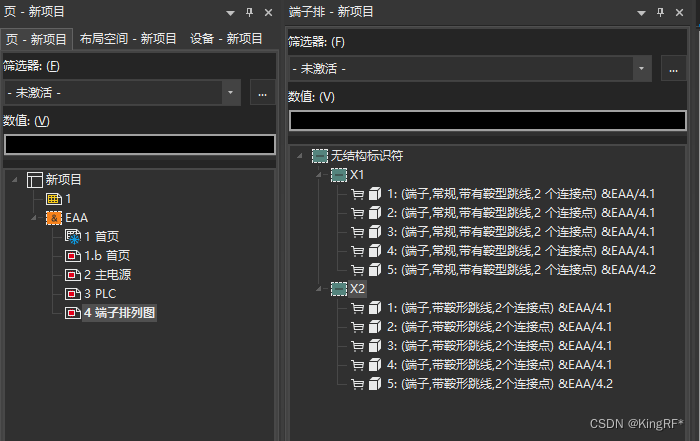

已使用端子和未使用端子，端子前的 购物车 符号不同；

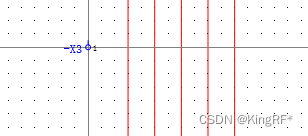

左键选择X3按住不放， 拖拽 到图纸内，松开左键；

生成多层端子

                                                        勾选多层端子，输入端子层数量；

                                                        [1]和[2]代表第一层和第二层；

选择端子，没别插入到 图纸 中；

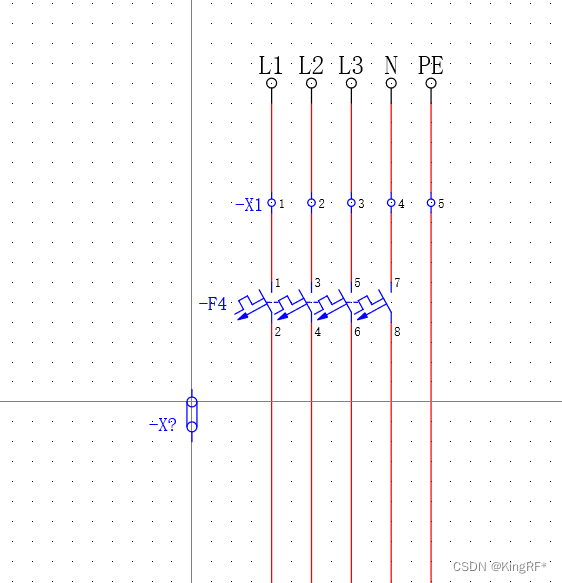

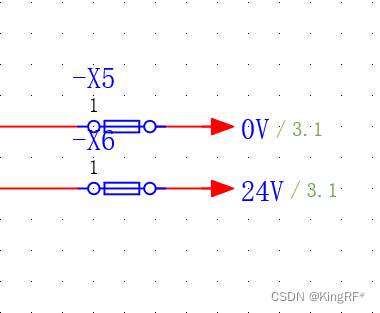

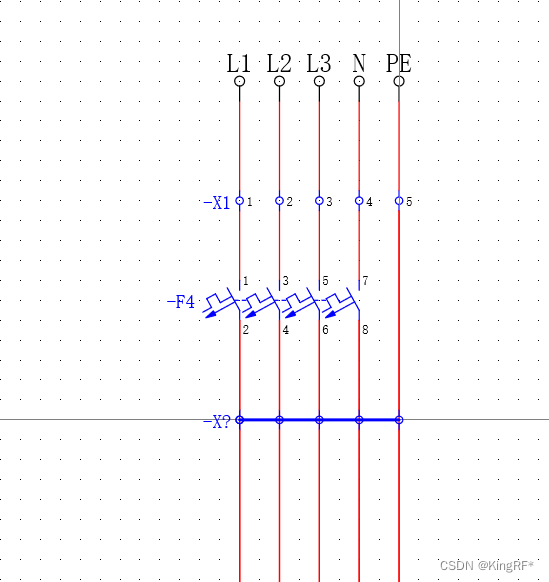

插入带熔断的端子

插入——端子——点击端子——按下退格键——选择端子

将X5和X6连个端子合并为一个端子排；

       ​​​​​​​        ​​​​​​​

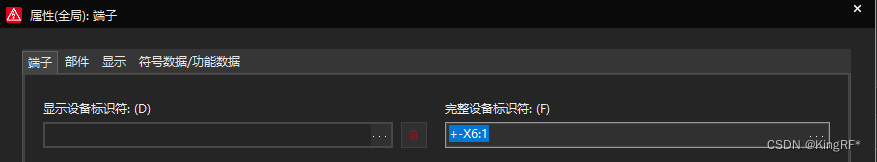

                               双击X6——将完整设备标识符修改为X5:2；X5端子排的第二个；

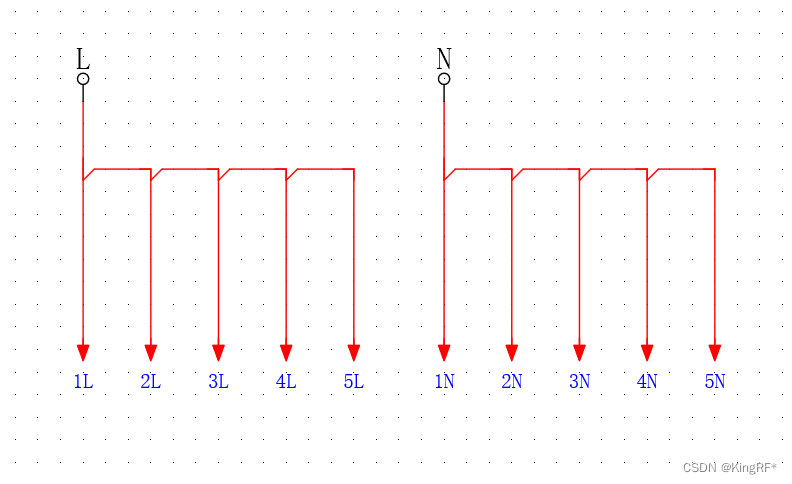

                                                               端子排跳线的方法

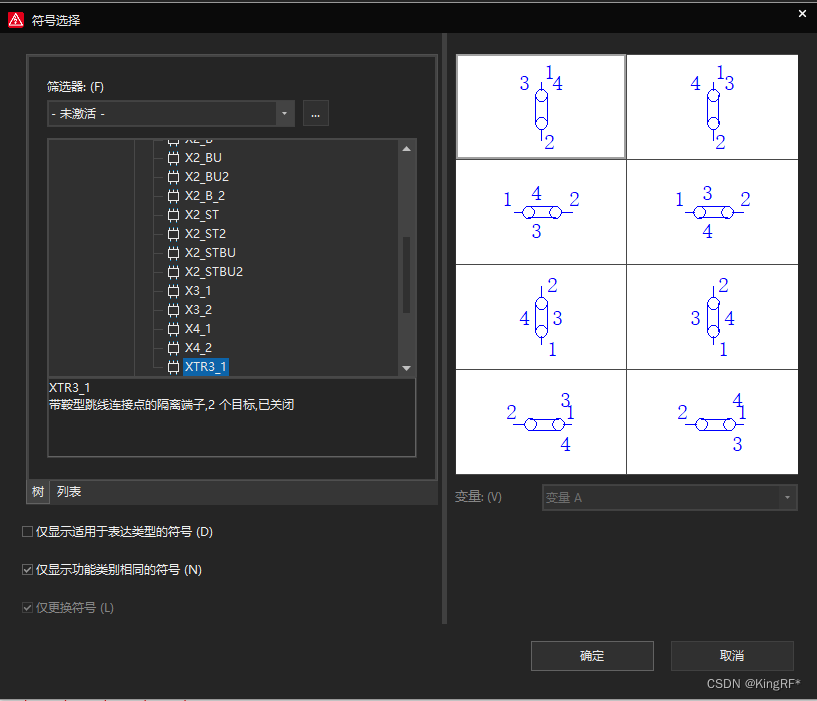

                                                         选择4连接点的端子

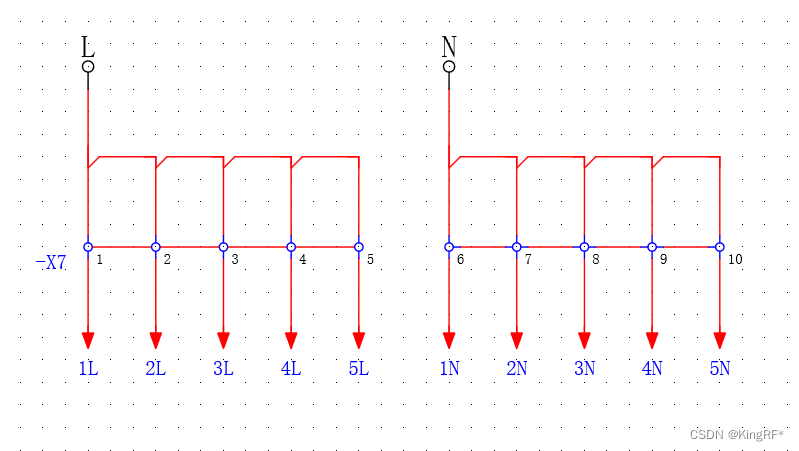

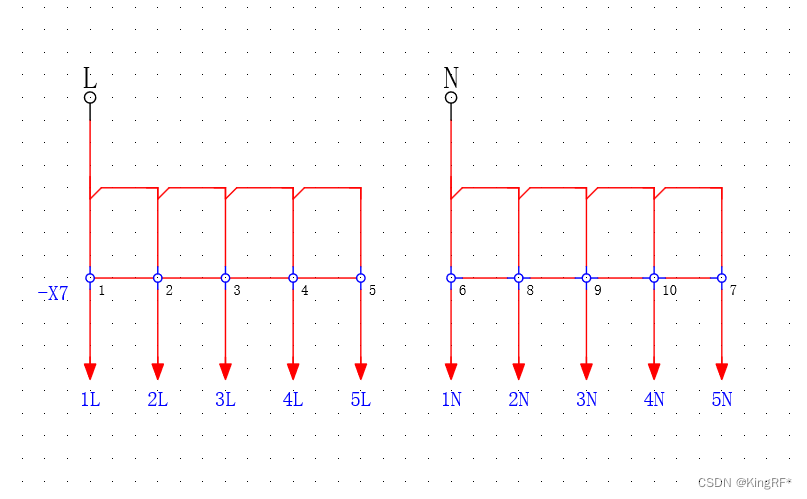

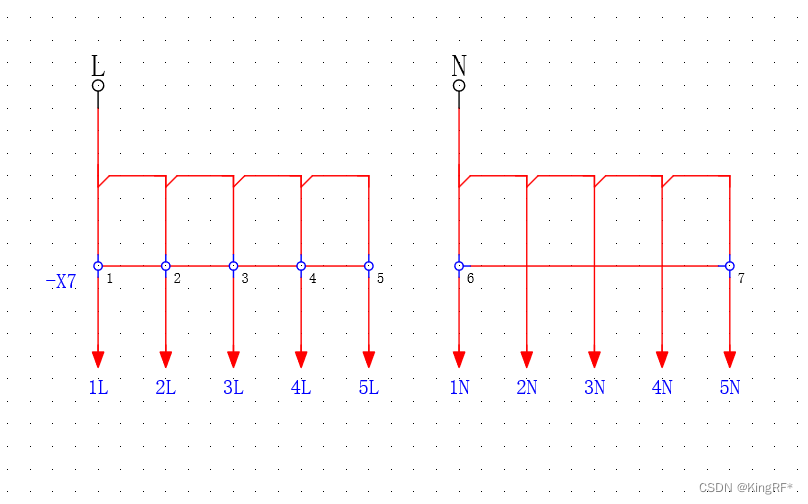

插入后的效果；第5个和第6个端子相连；

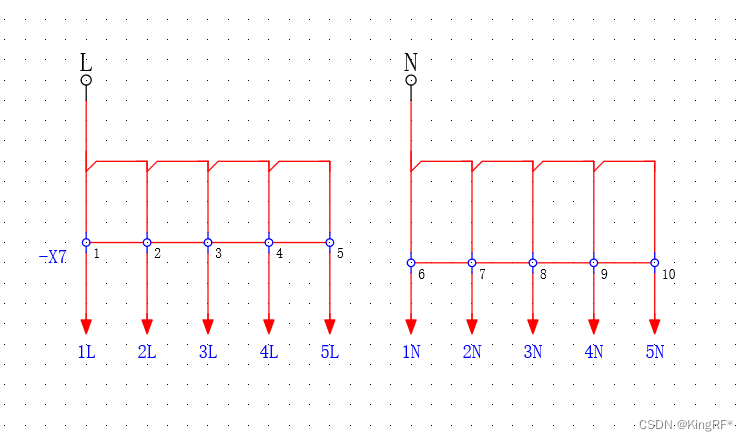

处理方法：将端子排错位摆放；

或者使用3连接点的端子和4连接点的端子组合；

双击端子——完成设备标识符中修改冒号后的端子号；
