EPLAN端子图表创建指南(一)

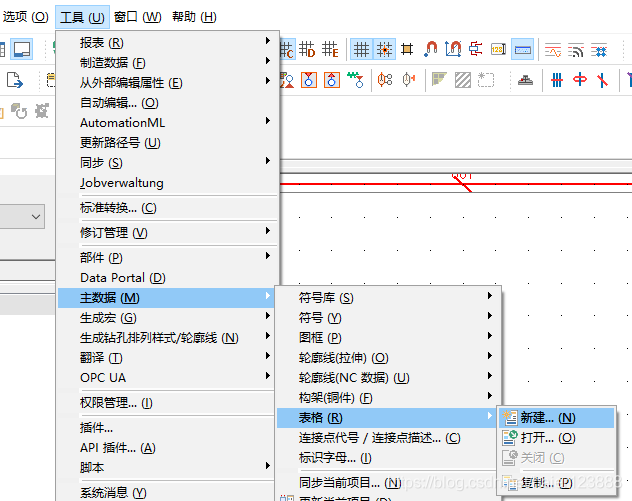

1.选择菜单栏中的【工具】→【主数据】→【表格】→【新建】
在这里插入图片描述

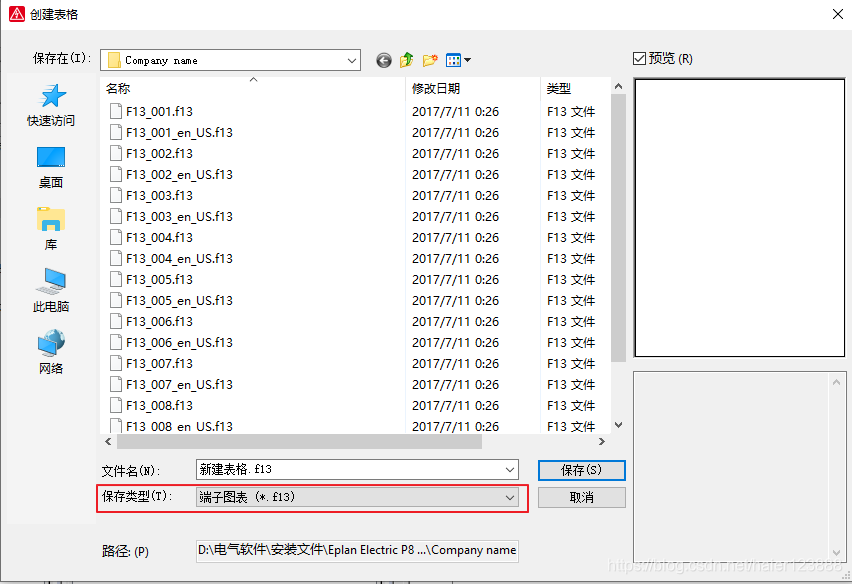

   2.保存类型设置为“端子图表(*f13)”,保存。
在这里插入图片描述

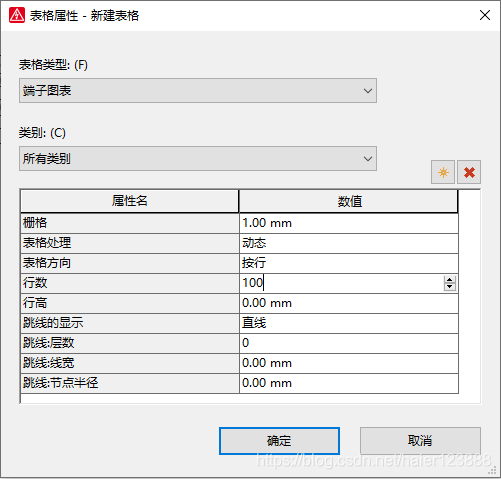

   3.设置表格属性。添加属性,表格处理,表格方向,行数,行高,跳线的显示,跳线:层数,跳线:线宽,跳线:节点半径,并设置表格处理数值为“动态”,确定。
在这里插入图片描述

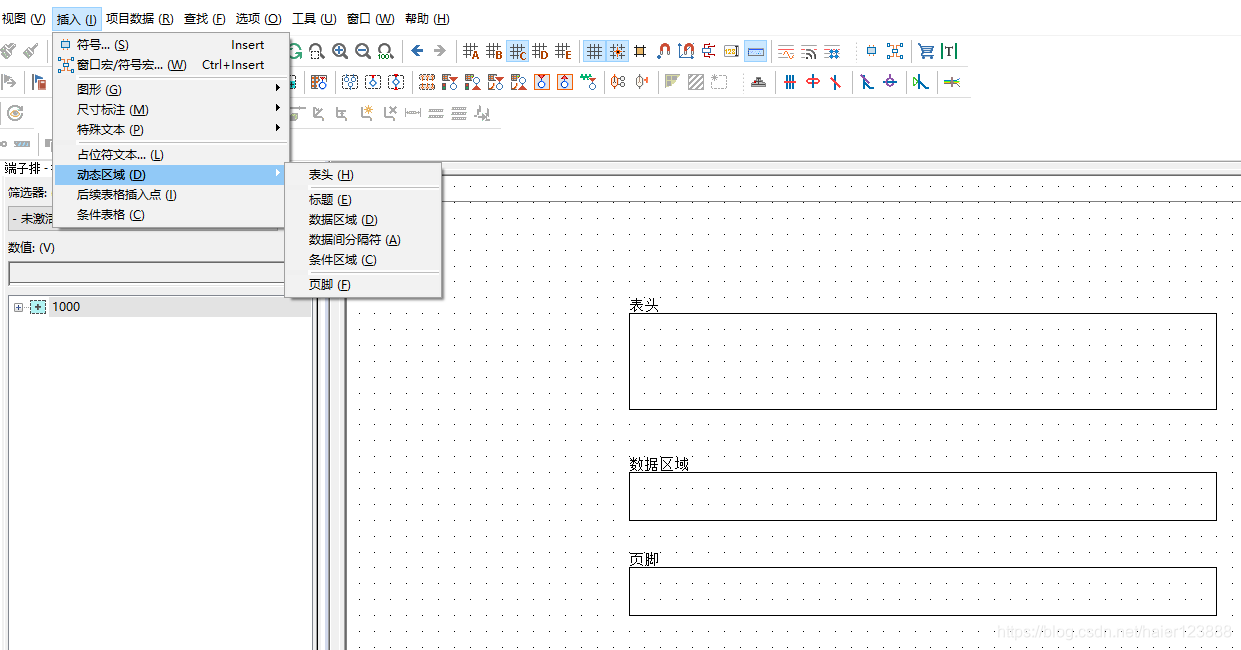

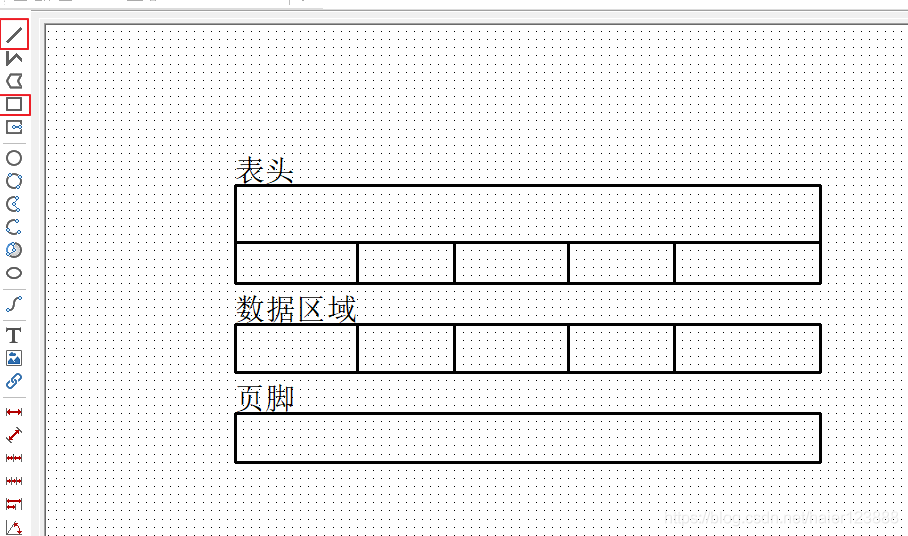

   4.选择【插入】→【动态区域】,添加表头,数据区域和页脚。注意。此时显示的矩形框在实际应用中是不显示的。
在这里插入图片描述

   5.设置框体结构。
在这里插入图片描述

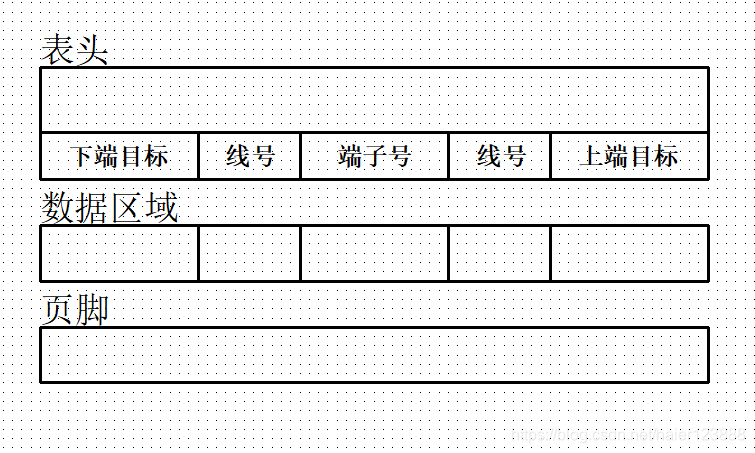

   6.编辑静态文本。
在这里插入图片描述

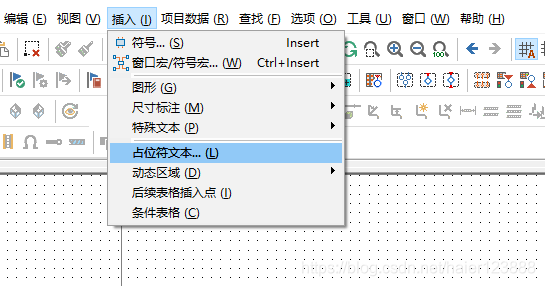

   7.插入动态文本。选择【插入】→【占位符文本】
在这里插入图片描述

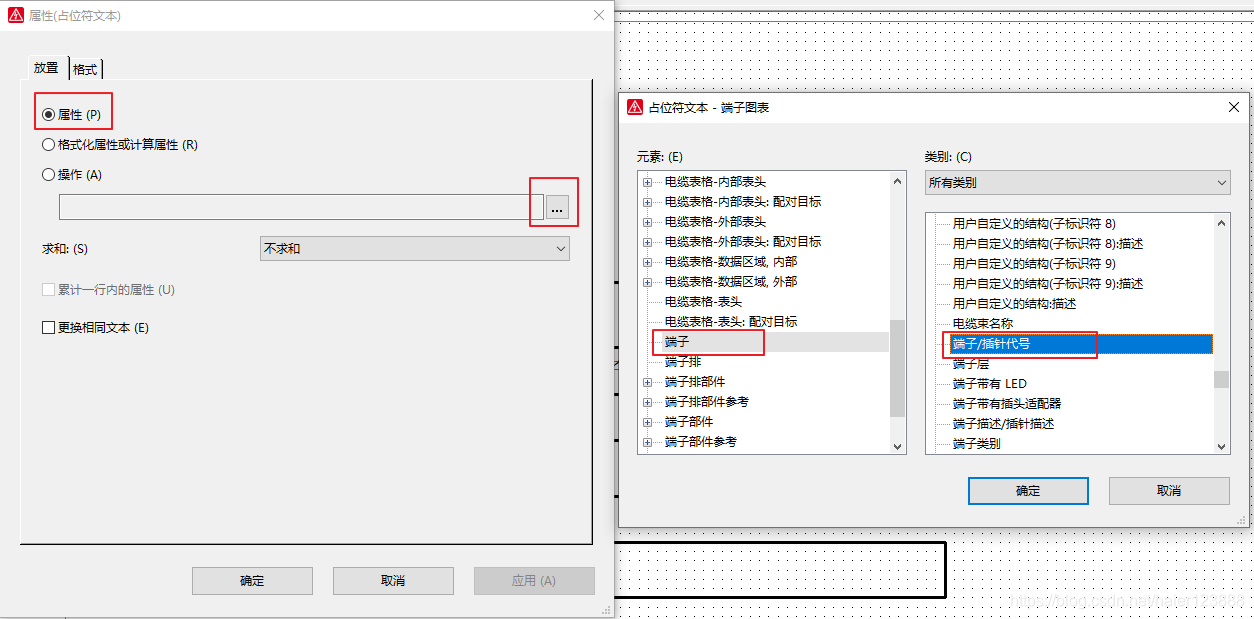

   选择【属性】,打开扩展符号,选择【端子】→【端子/插针代号】,确定。
在这里插入图片描述

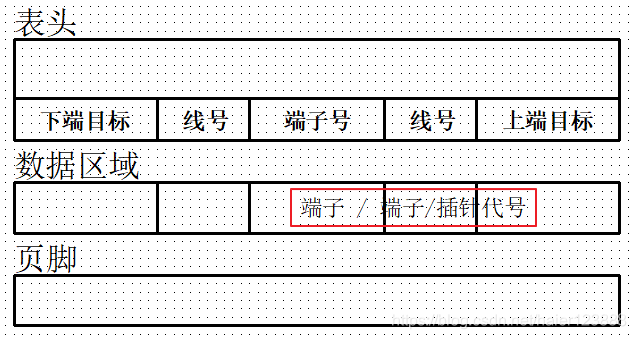

   放置位置如下图所示:
在这里插入图片描述

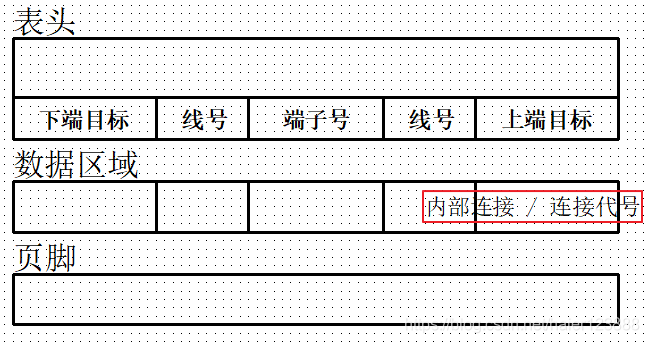

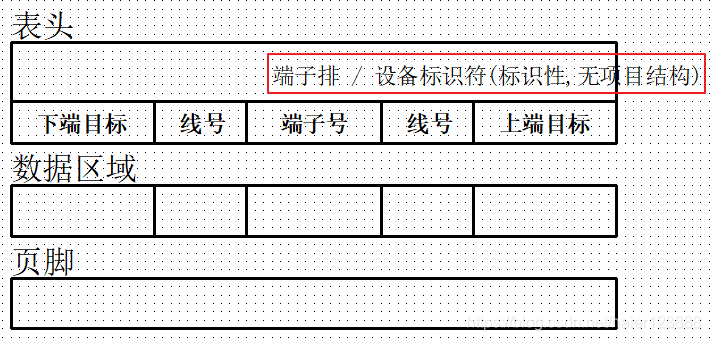

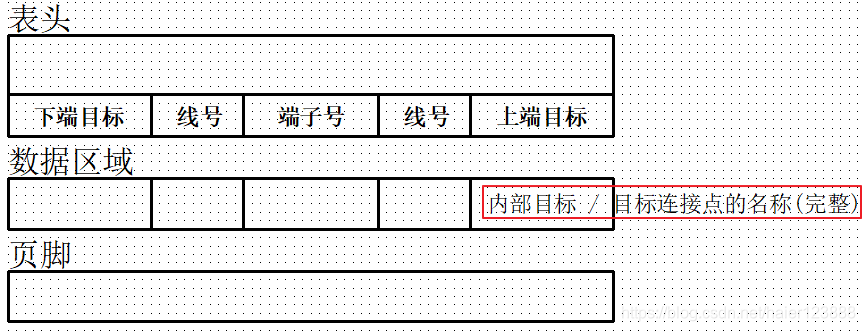

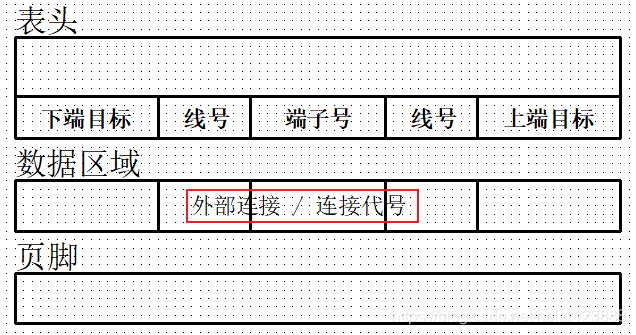

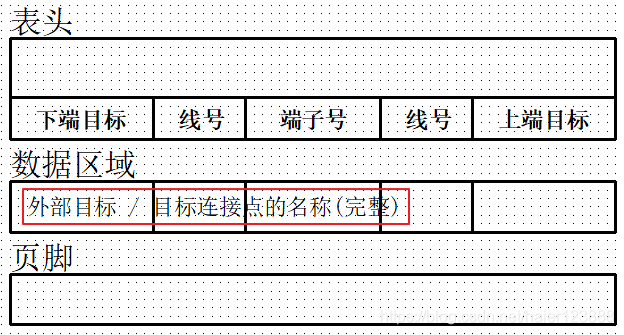

   同理,插入以下占位符文本
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

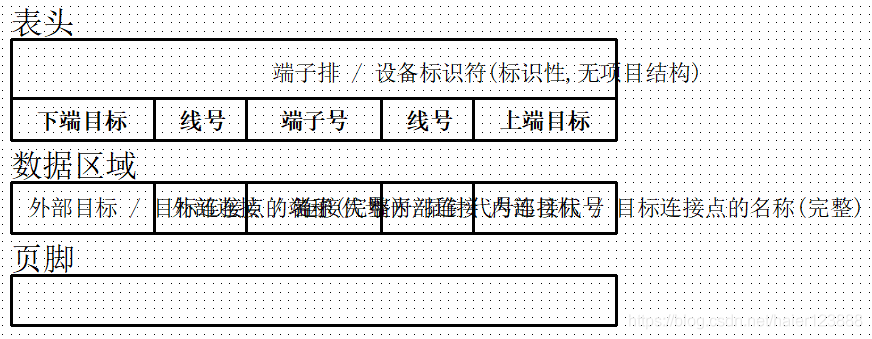

   【最终整理排序如下所示:
在这里插入图片描述

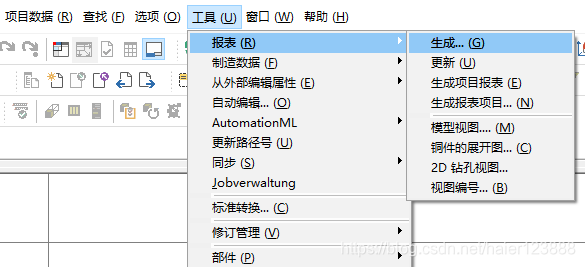

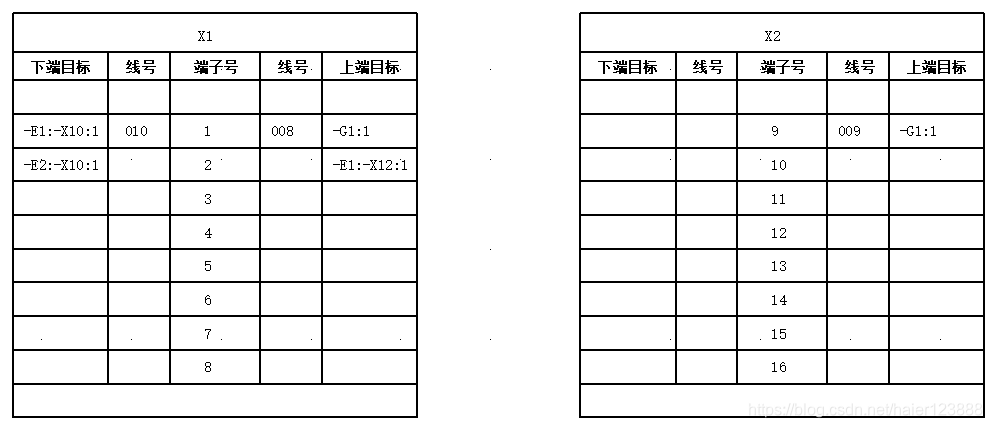

   8.生成端子图表。选择【工具】→【报表】→【生成】
在这里插入图片描述

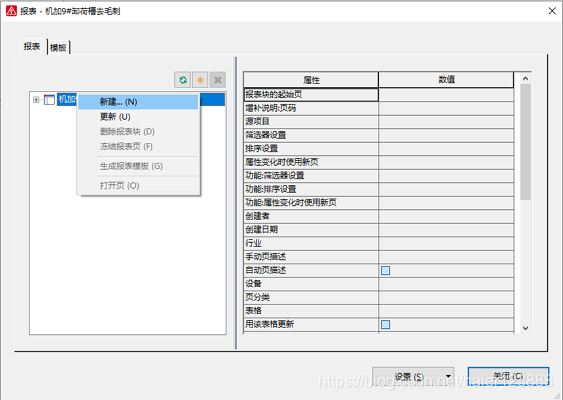

   选择项目并称,并单击右键选择【新建】
在这里插入图片描述

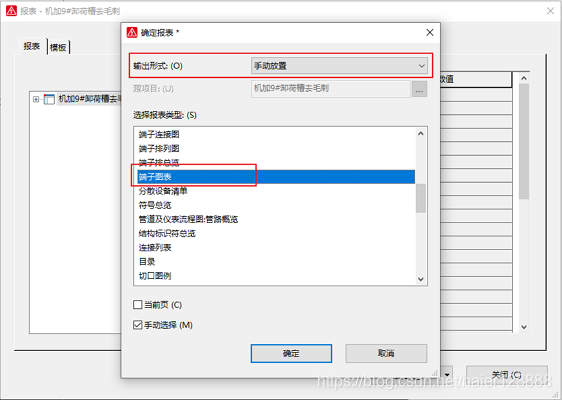

   输出形式选择【手动放置】,选择报表类型为【端子图表】,确定。
在这里插入图片描述

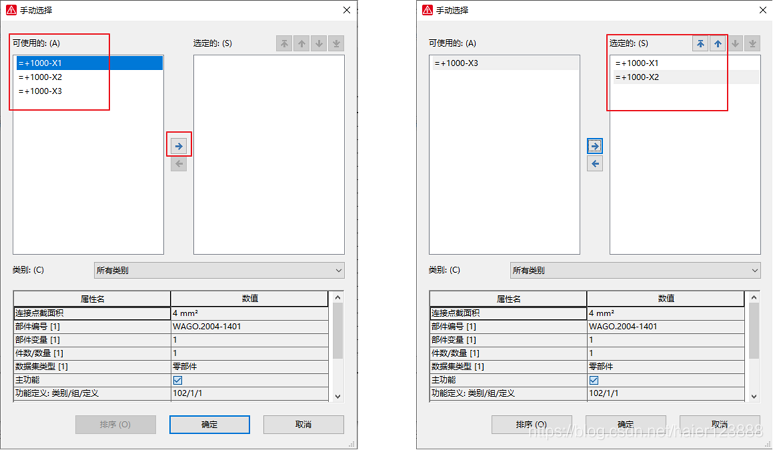

   选择想要展示的端子符号,并选择向右推移按键,确定。
在这里插入图片描述

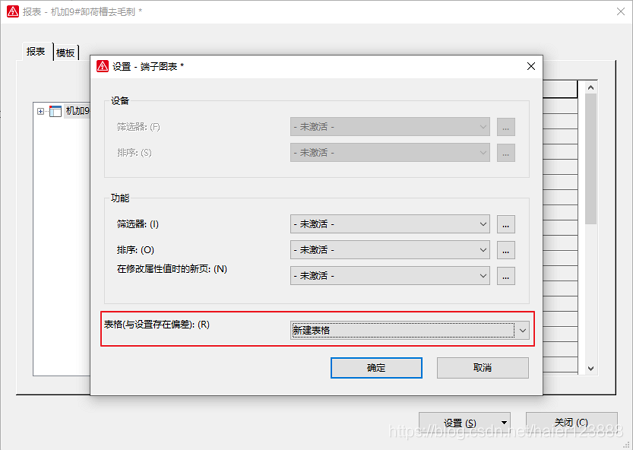

   设置表格类型
在这里插入图片描述
在这里插入图片描述
