EPLAN图例位置编辑器：使用与技巧

一、功能简介：

图例位置编辑器 AutoLegendNumber v1.0 主要应用于安装布局页面内对设备图例位置的便捷编号，可以快捷设置图例编号，批量修改部分编号、交换两个编号和按分类生成图例编号等功能，提高设计效率！

现已登陆电气CAD吧PluginStore插件商店中！

二、插件下载地址：

插件地址：https://www.cad-bbs.cn/plugin-legend/

PluginStore插件商店：https://www.cad-bbs.cn/pluginstore/

三、授权与安装方法：

1、AutoLegendNumber v1.0版本为VIP授权，用户需要获取电气CAD吧的终身会员许可证后安装下载。

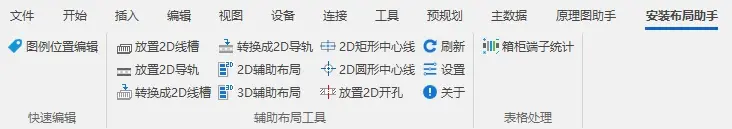

2、启动EPLAN后点击插件商店，选择对应插件，选择EPLAN版本，点击“下载”按钮即可完成安装。安装完后将出现在对应选项卡内。

四、使用方法：

1、在安装布局类型的页内，选择一个或多个需要编号的设备，并启动插件。

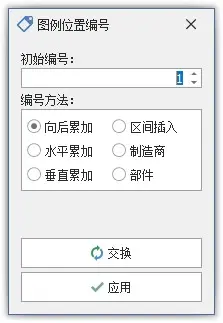

2、对话框中各功能含义如下：

初始编号：

对选择项将要更改的起始编号

编号方法：

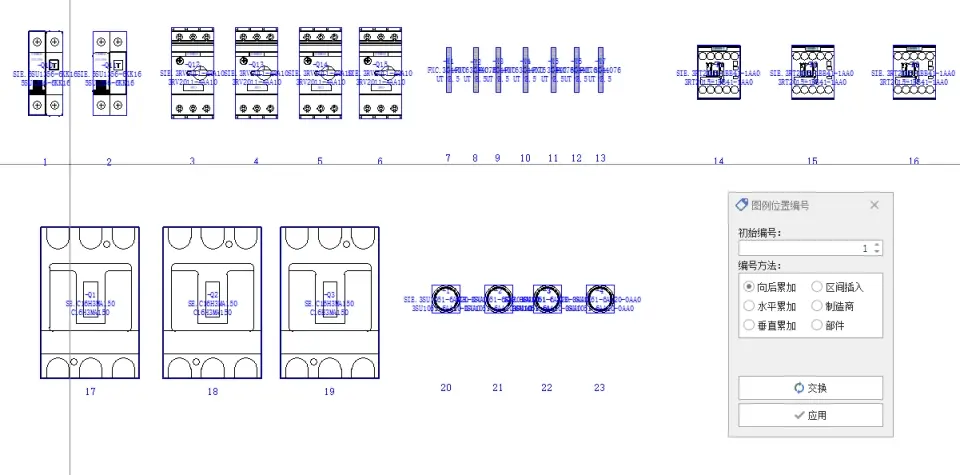

【向后累加】以选择的设备为开始，向后依次按原顺序累加初始编号。

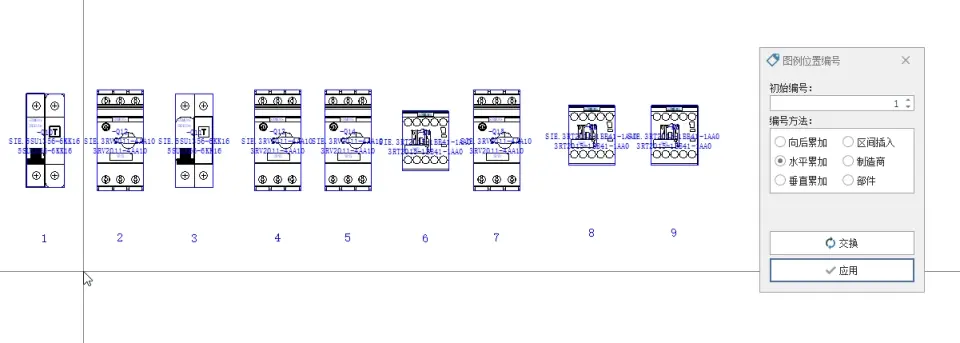

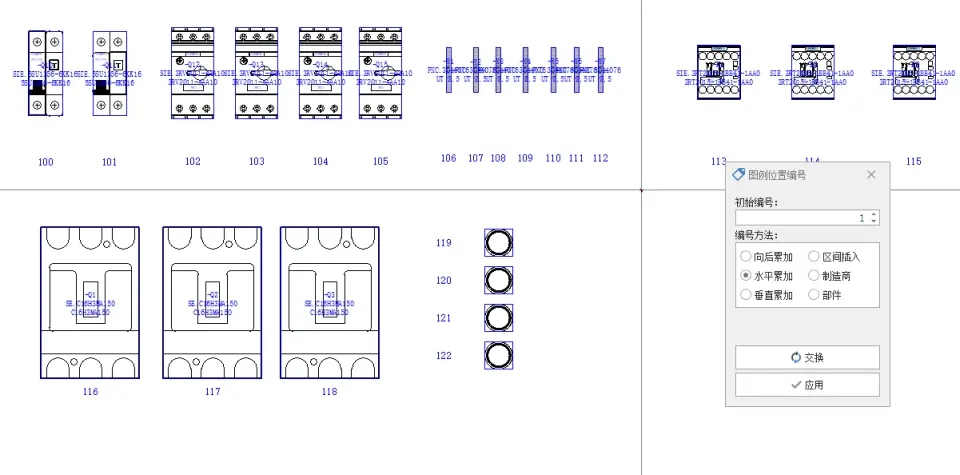

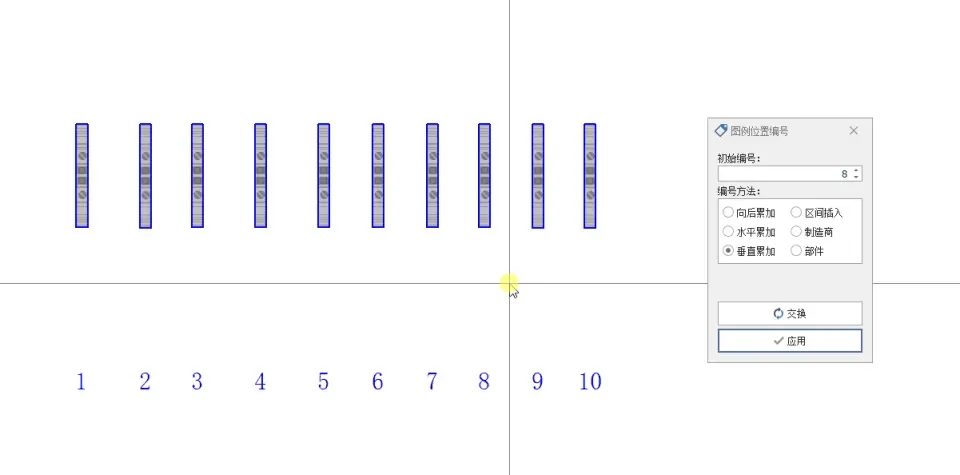

【水平/垂直累加】对选择的一组设备中，按方向依次累加初始编号

【区间插入】对单选的一个设备更改编号，与目标编号区间的设备编号自动更新，区间外其它编号不变。

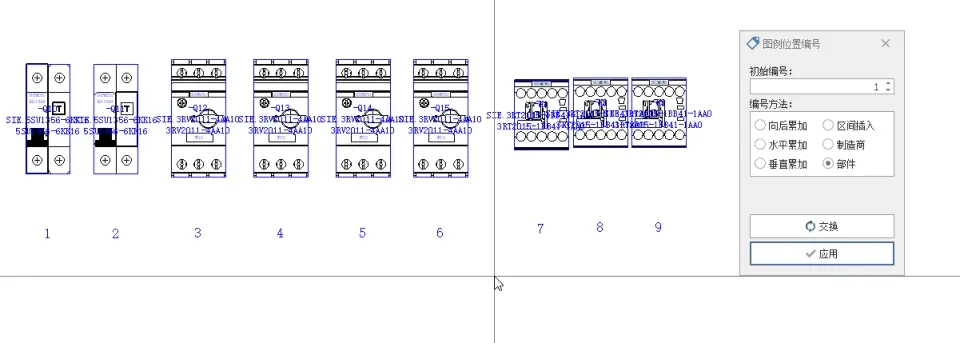

【制造商/部件】按制造商或部件先分类，然后依次累加初始编号。

【交换】对选择的两个设备，相互交换编号。
