EPLAN创建部件：自定义部件库与参数设置

下面通过创建新部件，对部件的结构和重要的功能进行讲解。在众多的部件属性中，我们重点介绍比较关键的20余个属性。

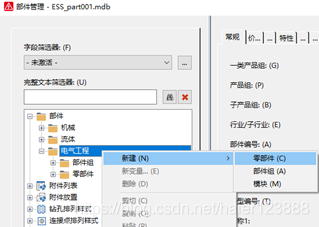

   选择【工具】→【部件】→【管理】，进入部件管理对话框，

选择树标签，右击“电气工程”弹出快捷菜单，选择【新建】→【零部件】

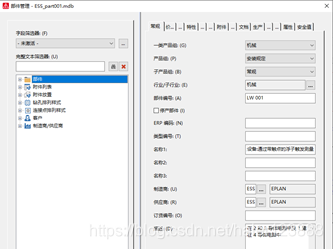

在电气工程下出现“未定义”组的部件

1、产品组

产品组的分类是EPLAN固定的，每类的内容也是固定的，用户不能创建新的类别。选择部件时尽量选择恰当的分类，不同的分类有不同的技术参数。

一类产品组

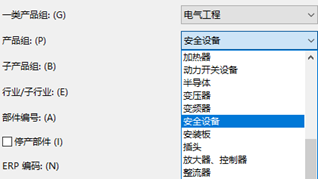

产品组

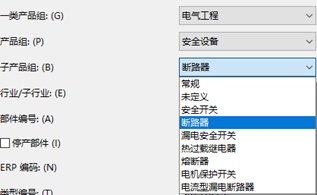

子产品组

2、部件编号

部件库是基于 数据库  的设计，每条记录都会有唯一的ID，这个ID在部件库中称为“部件编号”。部件编号构成，一般由供货商的缩写（如西门子siemens缩写为SIE）+“.”+该产品的订货编号或型号，示例如下图所示。

3、类型编号

类型编号就是我们常用的“型号”。

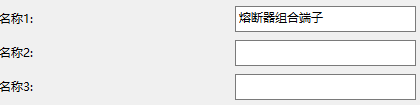

4、名称1、名称2、名称3

EPLAN在部件属性中，有3个文本框表示部件的名称，在EPLAN标准F01_001 表格 中，表格“名称”项内容会显示部件属性“名称1”的内容。名称1是建议填写的。

5、制造商和供应商

可以在制造商和供应商的文本框中直接输入，也可在提供的选项中选择。

6、订货编号

  订货编号是生产产家为某一规格的产品设定的唯一的代码，相比“型号”更为科学准确。

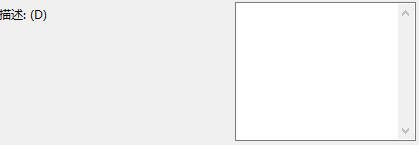

7、描述

  描述因为文字 信息 较多，一般不出现在报表中。其主要作用是在部件选型时给出一个简单的信息描述。可不填写。

8、购买价格/数量和折扣

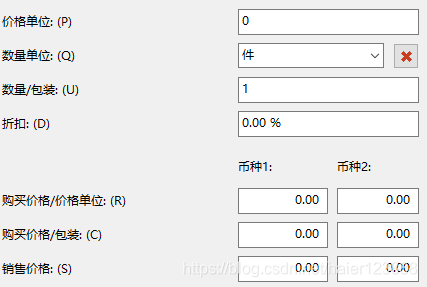

如果使用报表需要价格信息，可以在“价格/其他”对话框中填写“数量”“价格”“折扣”，如下图所示

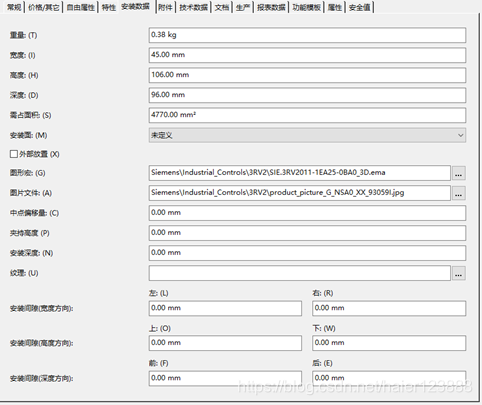

9、安装数据

1、宽度高度和 深度  的信息会在2D的安装板布局中使用。

2、图形 宏  用来保存部件外形的信息，原理图中的部件外形可以保存为图形宏，部件库中的部件是通过图形宏文本框中的路径来指示的。

10、附件

在进行部件设计时，会出现为一个符号定义多个部件的情况，如中间继电器是由线圈和继电器座两部分组成的；在进行部件选型时，要分别选择继电器线圈和继电器座。

EPLAN的部件从功能的角度分为两类，即主部件和附件部件。

主部件：可以携带其他附件部件。

附件：需要在部件定义中定义为“附件”
