EPLAN深度应用004:更多常用功能揭秘

        线号:火线L,零线N,正极P,负极是M

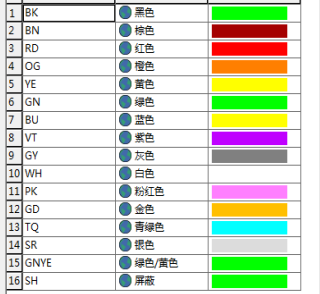

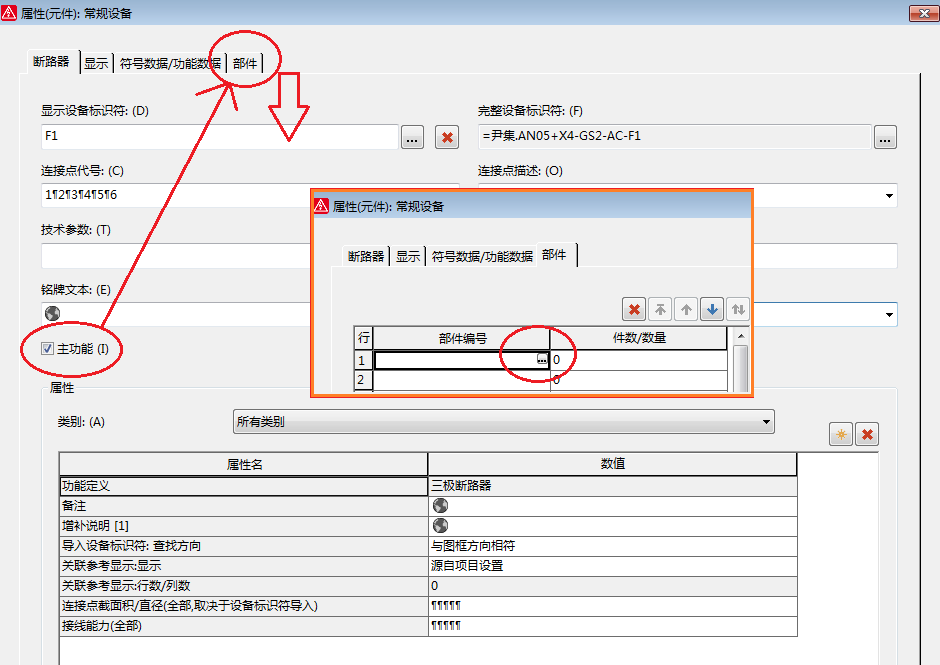

       一、基于设备的设计

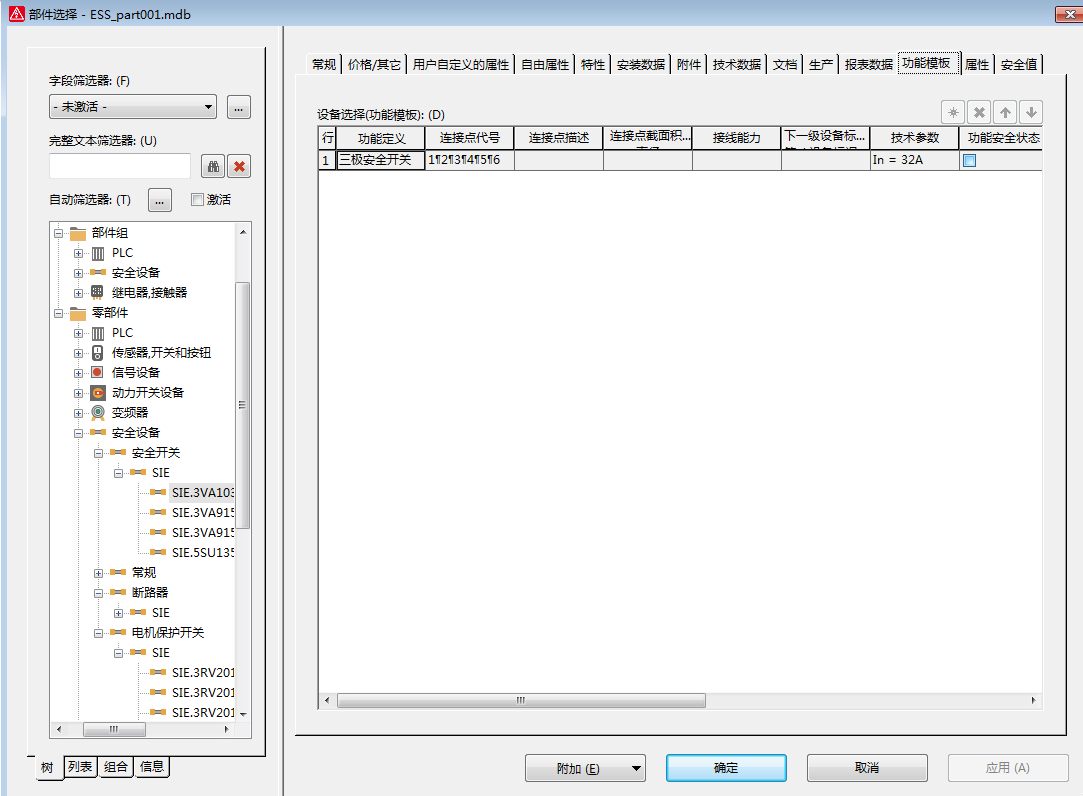

也可以通过下面的(设备选择)进行选择

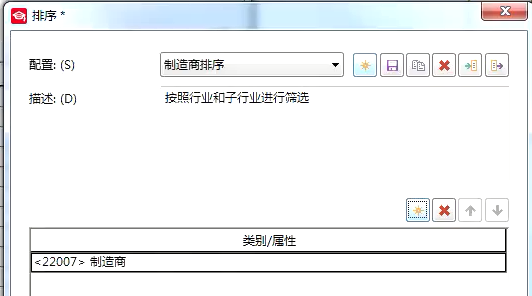

        如果是批量选型,可以在设备导航器中进行多个相同元器件进行选型。(筛选器可以自定义,例如选择出未选型的16课左右)

       二、直接通过部件设备进行绘图(按  N  键 切换开关的部位)

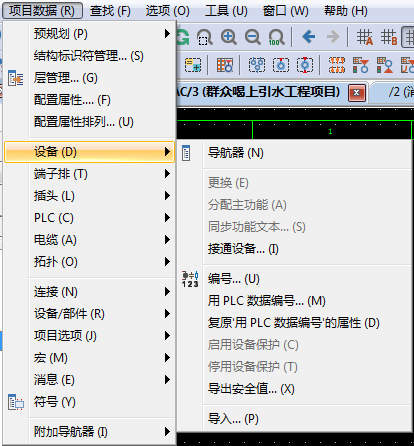

       当需要直接插入设备辅助触点时,可以打开项目数据——设备——导航器(筛选器中选择——电气工程)。然后在对应的开关——右键——放置功能。然后按N键切换

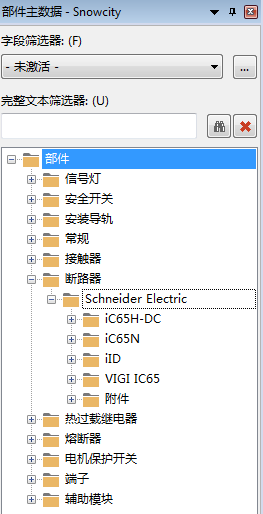

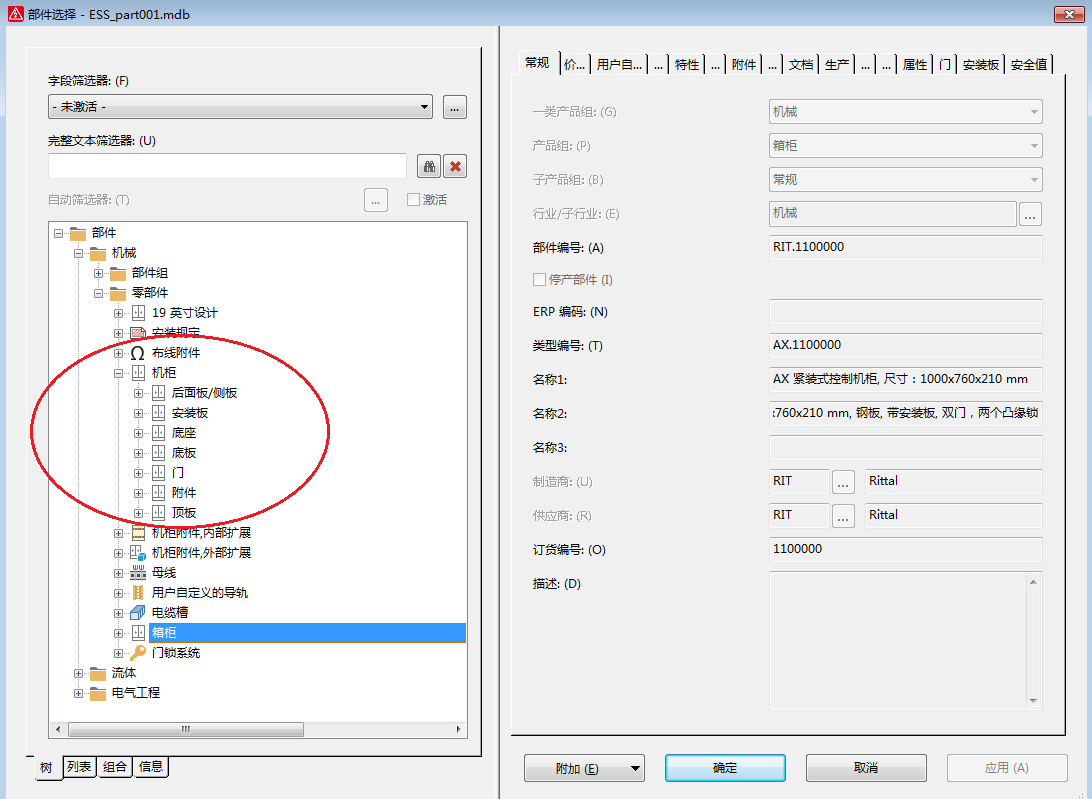

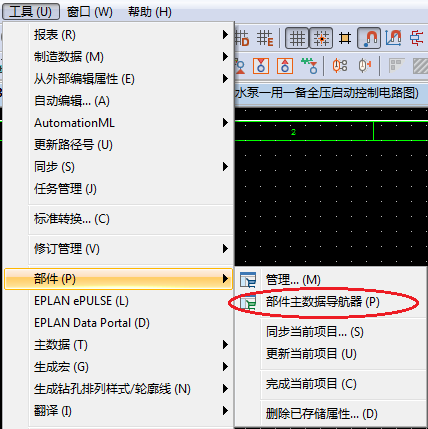

       通过部件主数据导航器,进行更快速的添加。

       三、设备编号


    左侧中,选中某一张图纸后,

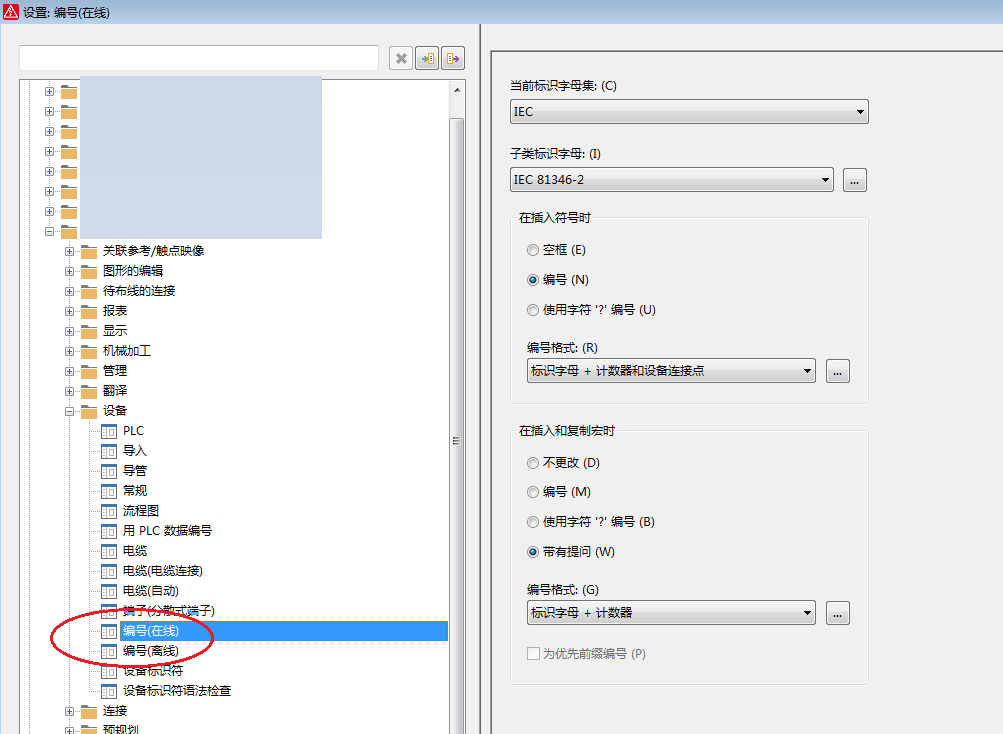

       在线编号:元器件还没有放置到图纸中的。

       离线编号:元器件已经出现在图纸中,后续要进行修改的。

       四、安装板布局

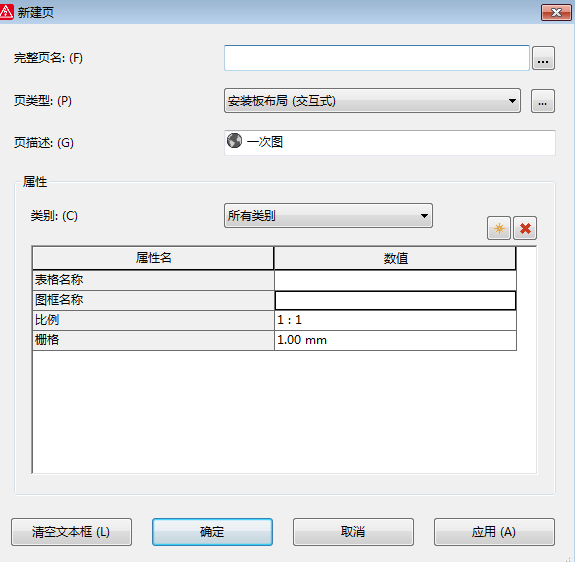

    先插入一个页


       插入安装板—方法一:

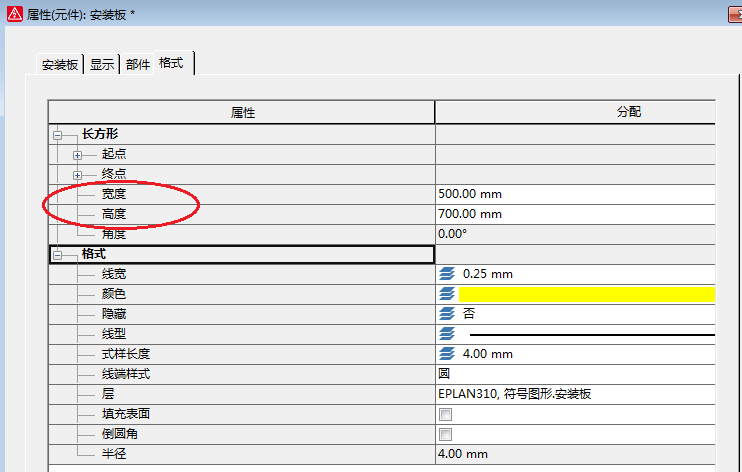

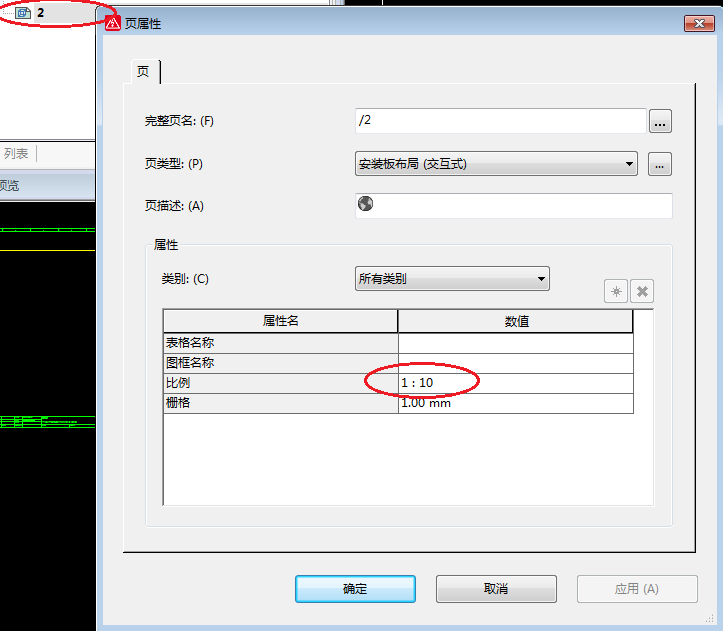

    左侧页栏—右键—属性

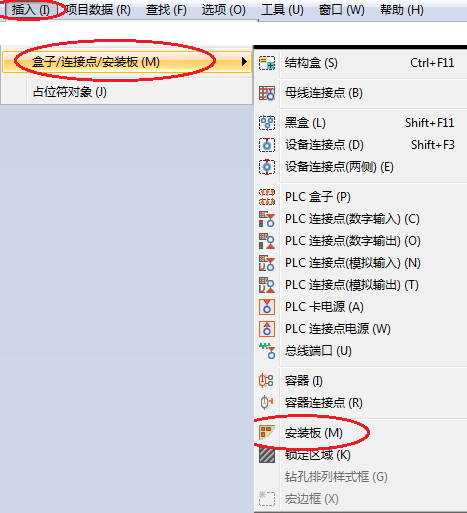

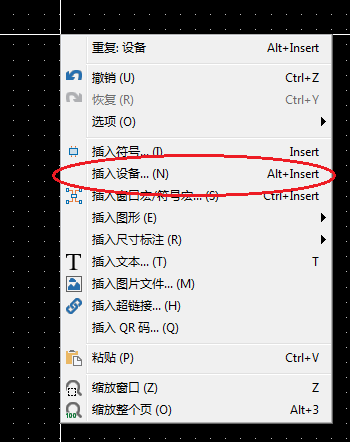

       插入安装板—方法二:插入—设备

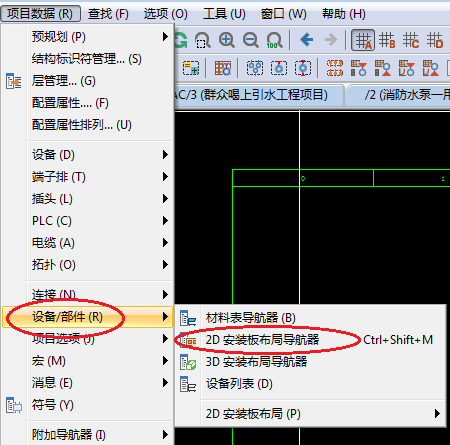

       插入元器件2d图形

       然后在导航器中选中直接拖放到安装板中。(回车键可以快速逐个放置)

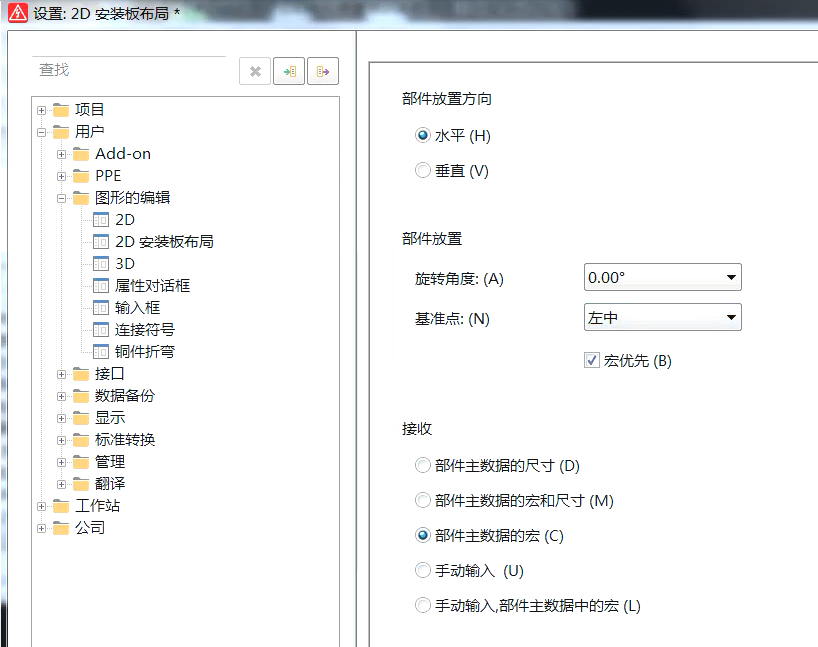

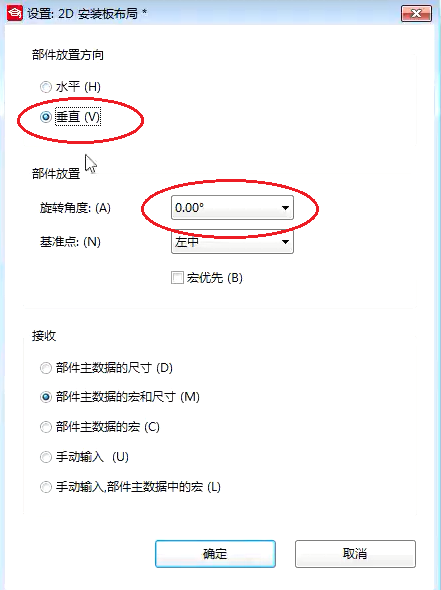

       元器件垂直线放置


    元器件——属性中


       线槽和导轨可以用基础功能进行绘制。

        五、报表——生成设备清单

        这里的新建页,以后所有的相关报表都是通过这里新建。

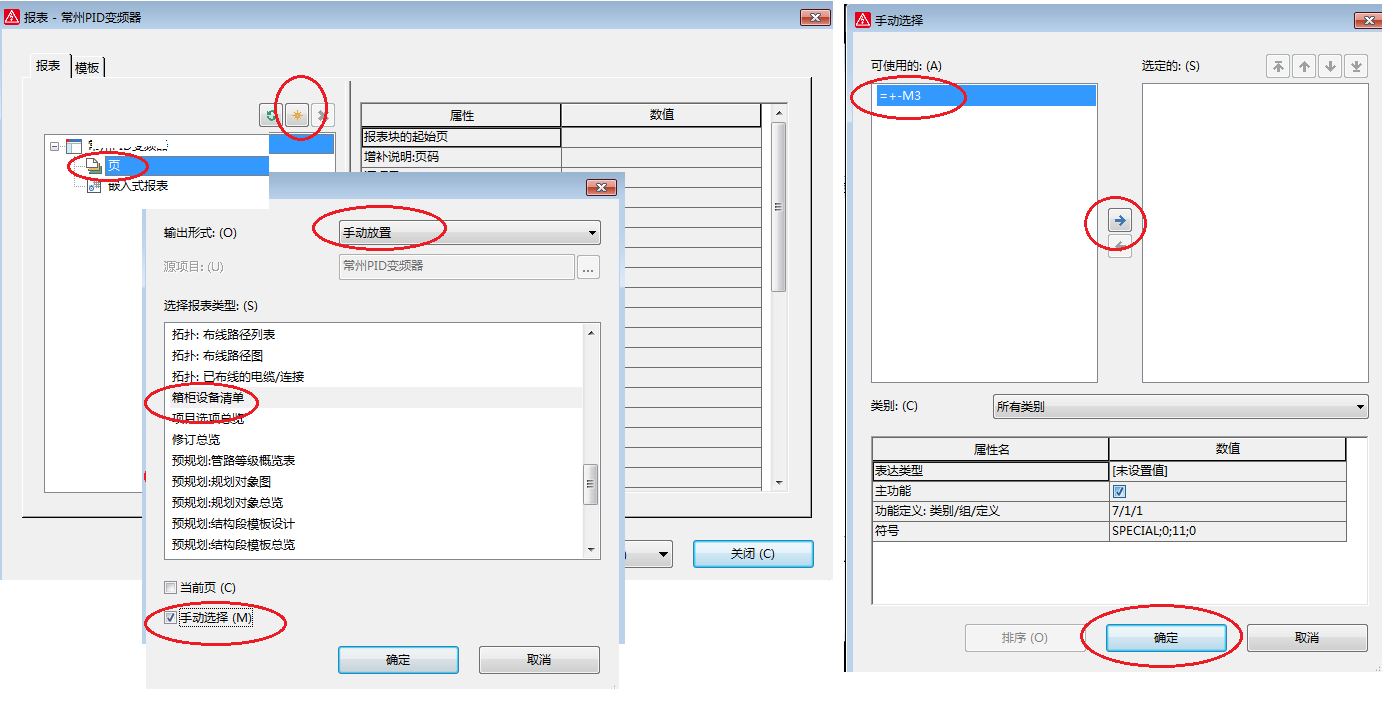

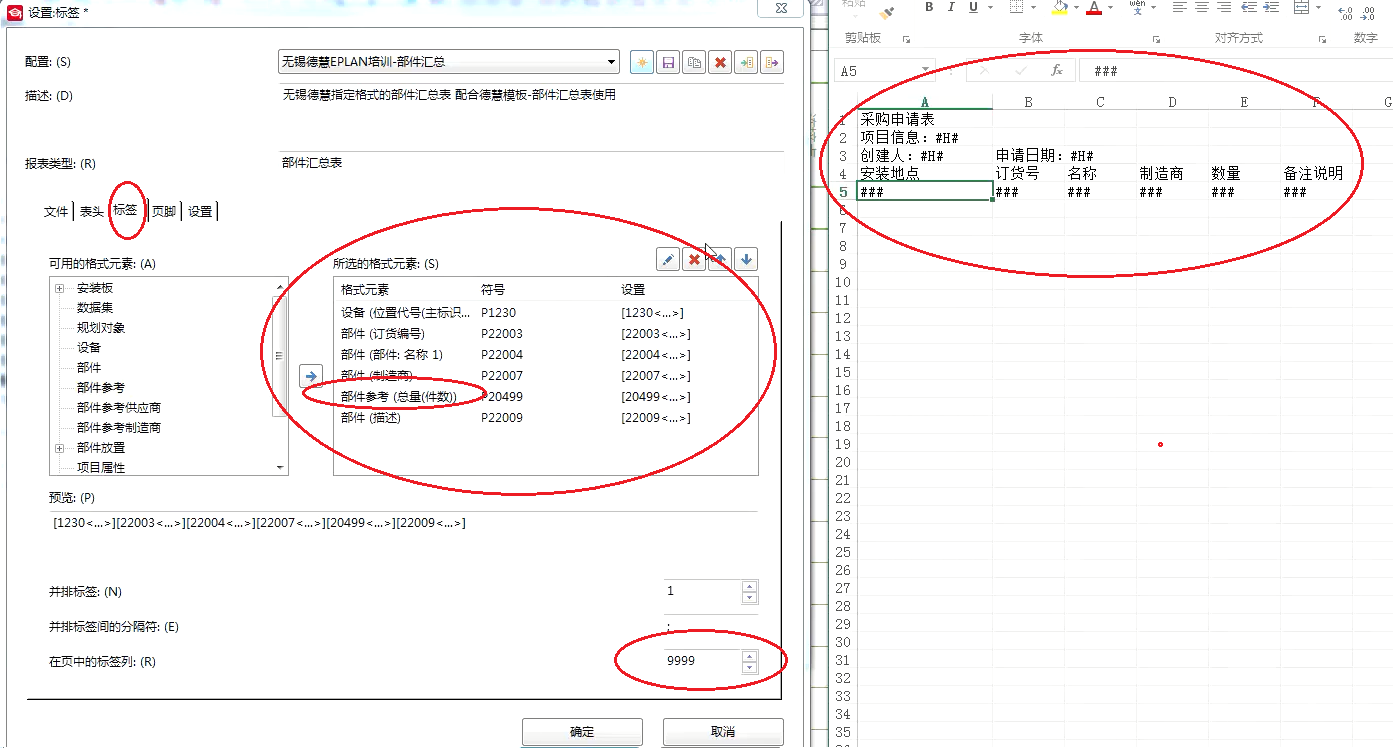

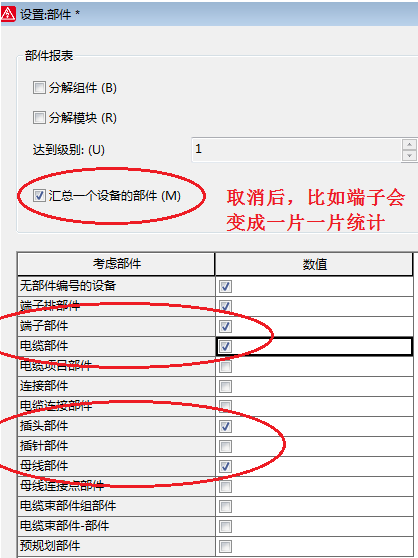

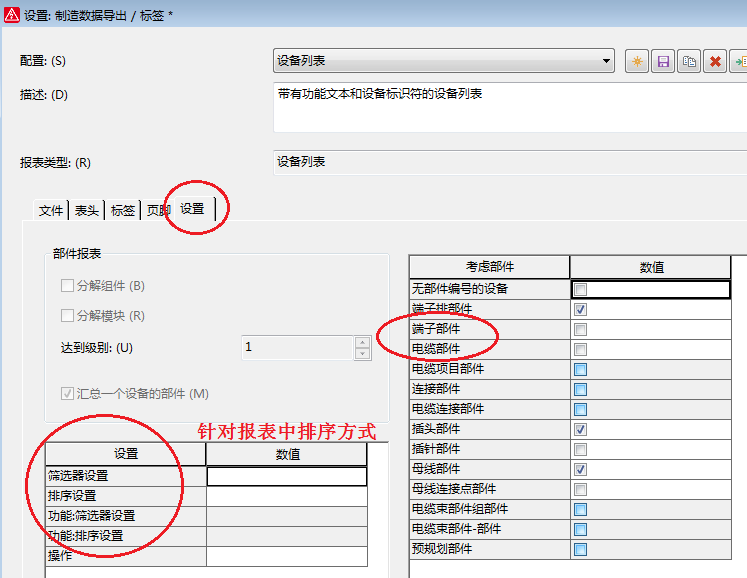

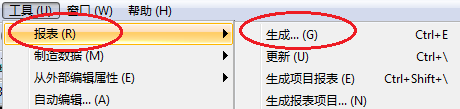

       对生成的内容进行选择添加—项目数据—报表—生成—设置—部件

        以上内容有修改时,记得更新。

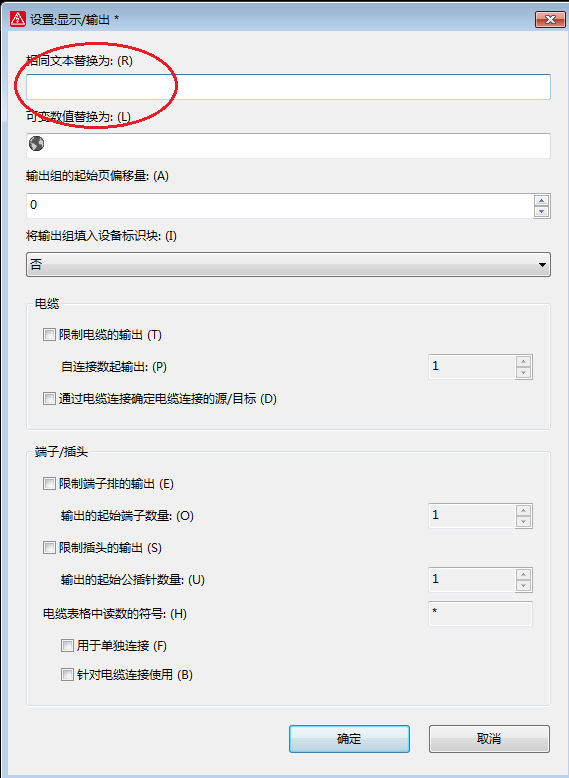

    可以通过这个调整位置序号和其他内容



    然后要对报表进行更新

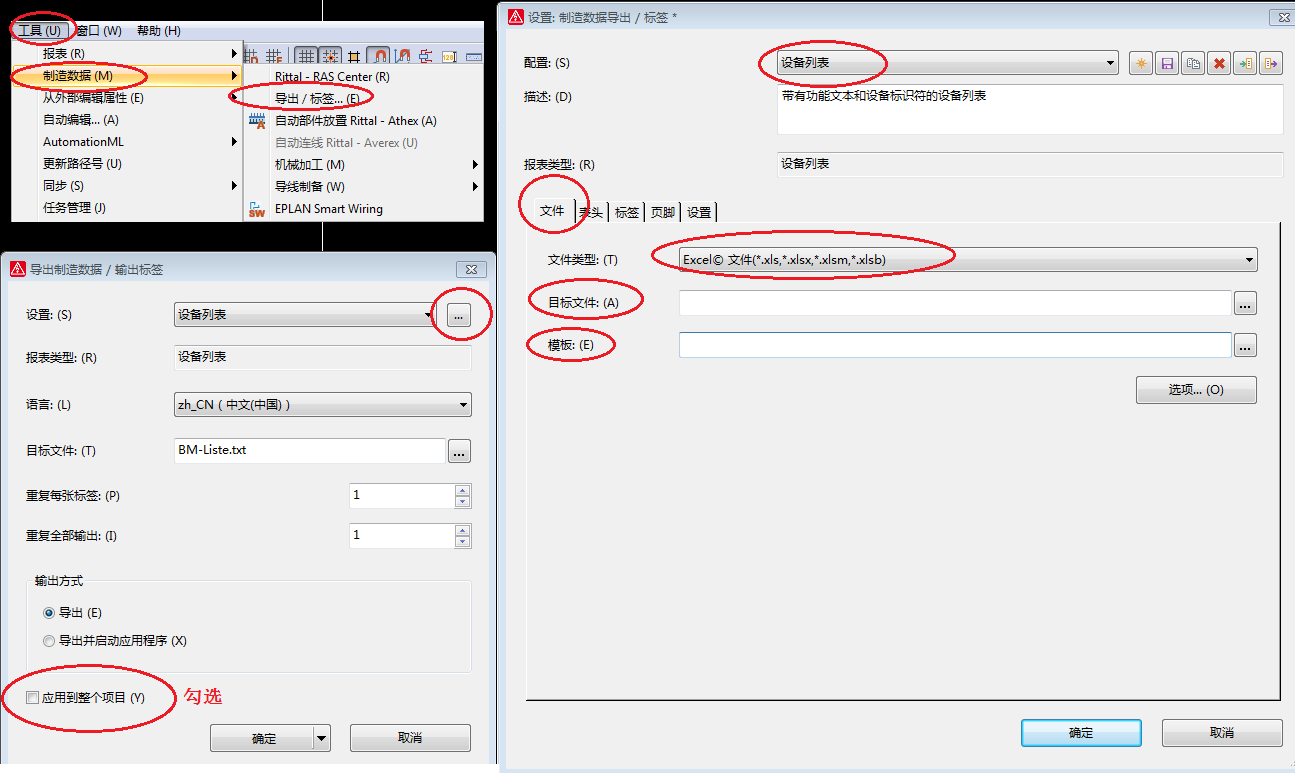

       六、生成标签

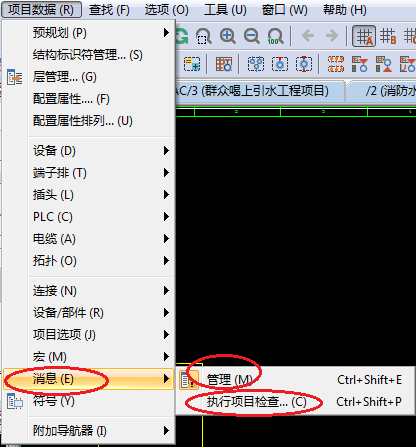

       七、消息管理

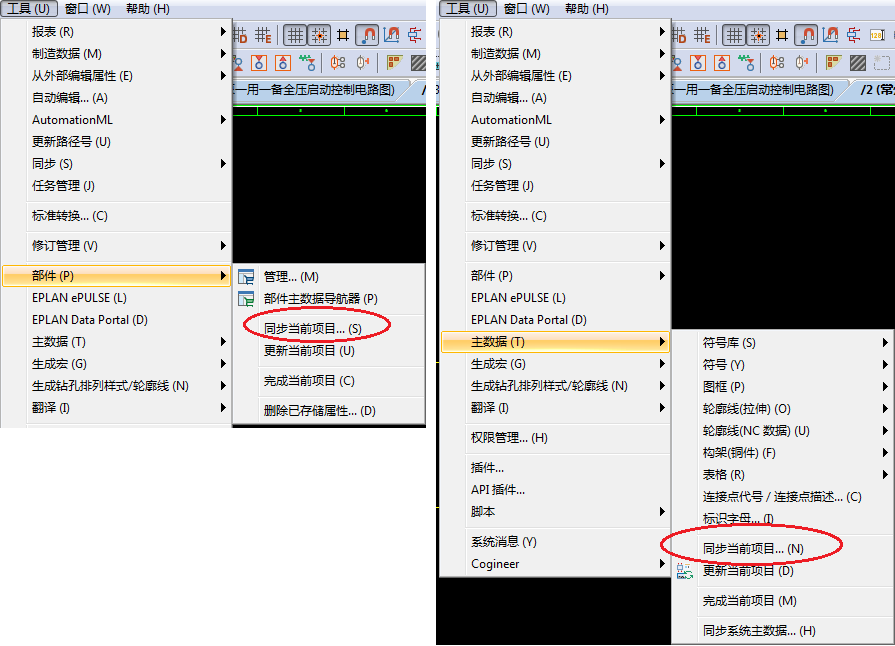

        八、同步

       九、项目重命名

       十、项目模板

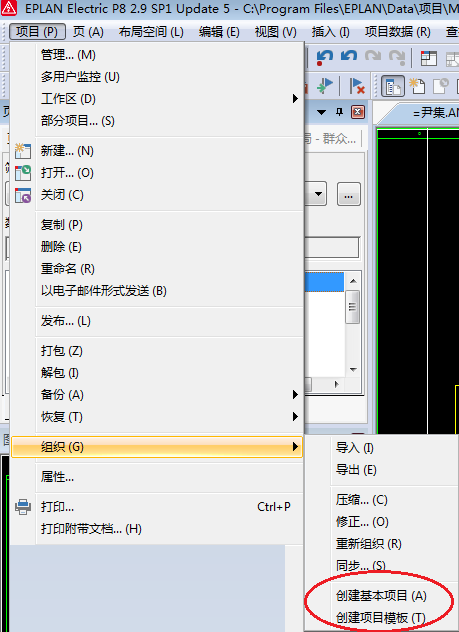

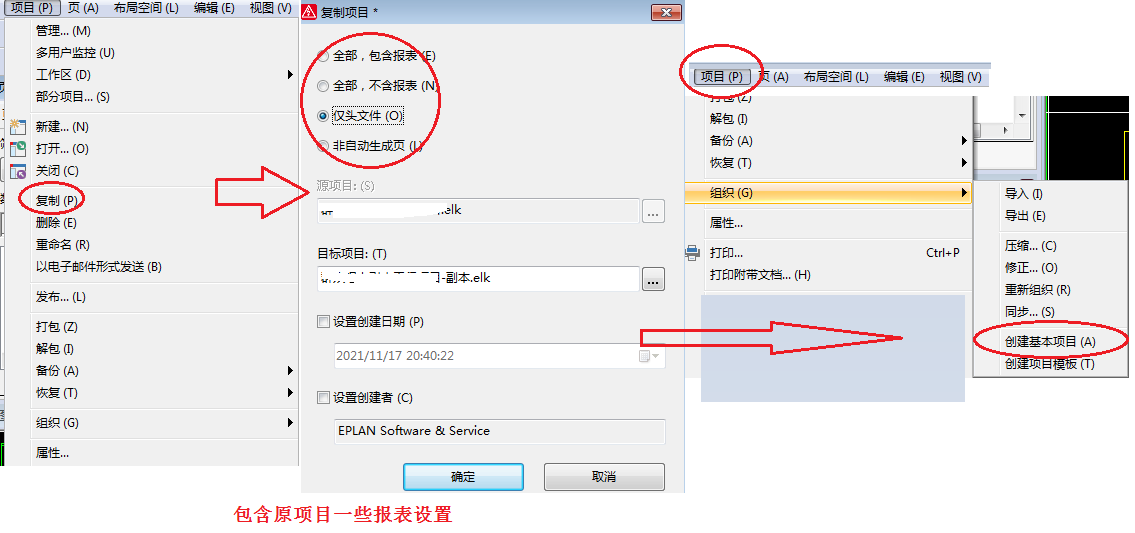

       1、创建基本项目

       创建基本项目—包含页结构、高层代号、位置代号、以及项目设置—格式为ZW9。

       2、创建项目模板

       创建项目模板—不包含报表模板这些内容,只包含项目设置的内容

       十一、其他

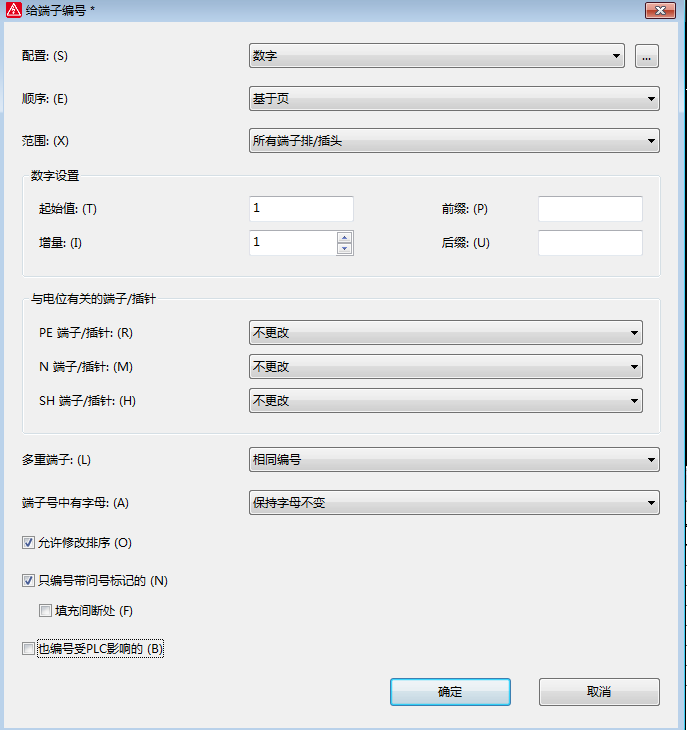

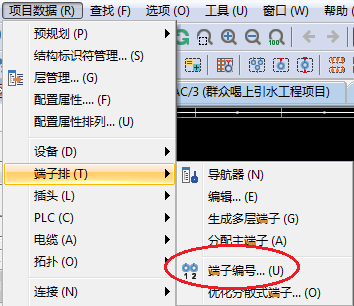

       1、端子编号

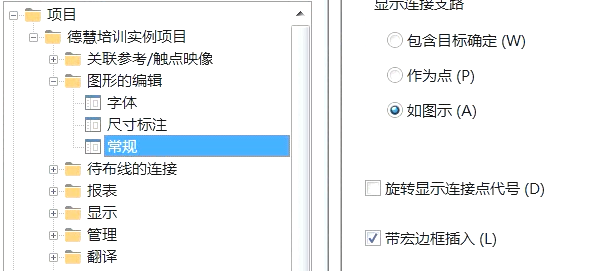

       2、宏边框插入问题—取消—带宏边框插入

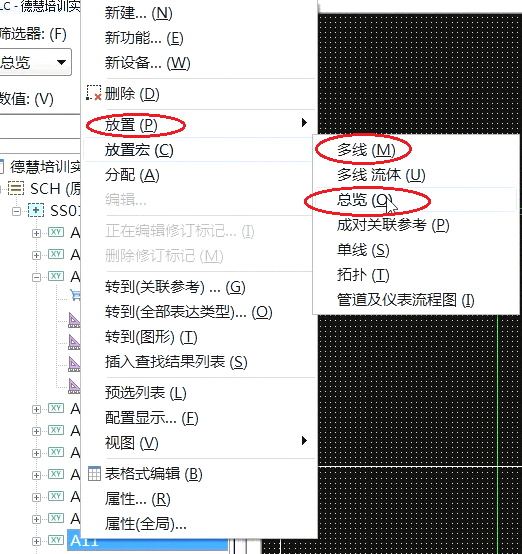

       3、放置一个元器件,比如PLC的多线图、总览

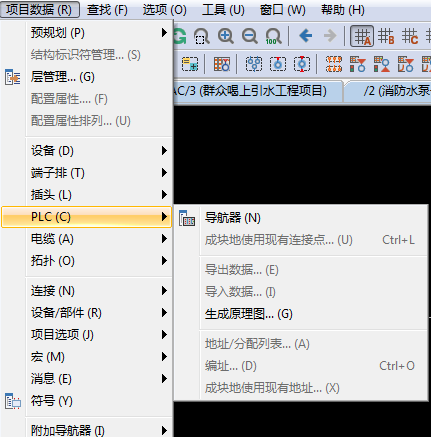

       4、PLC编址功能

       5、插入2D宏时填写宽高时,选择——部件主数据的宏

       6、EPLAN中鼠标变成了一个圈,因为打开了快速捕捉功能,按Q键

       7、如果左侧项目中+号打开后,里面的图纸消失的话,按F12,打开页导航器

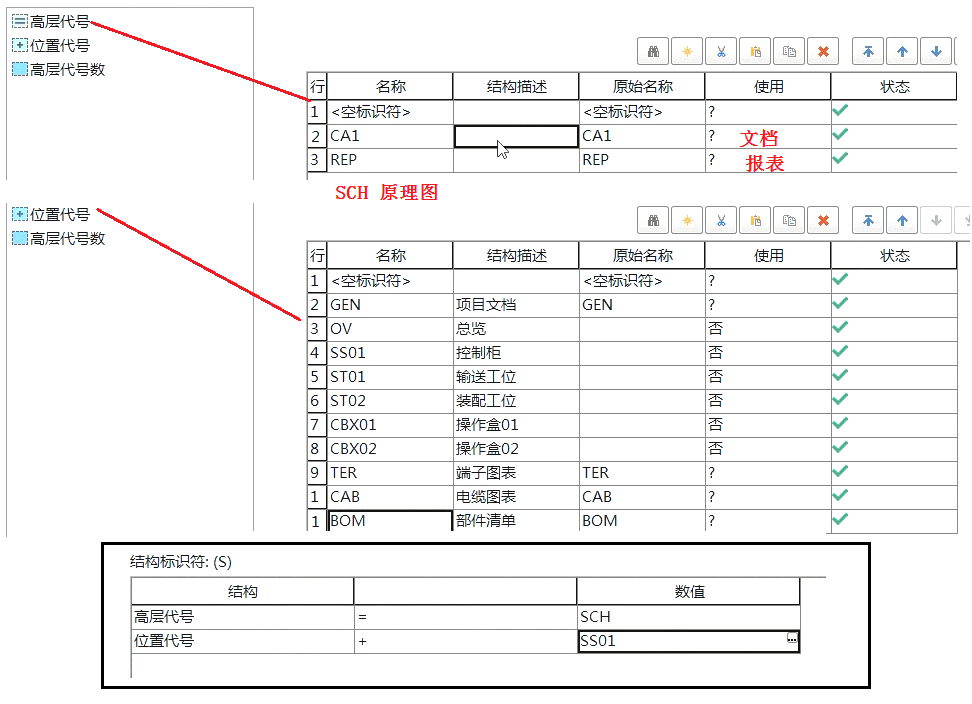

       十二、高层代号、位置代号

       项目名称(可中文)——就是对当前项目的名字——例如:某某公司生产线项目

       高层代号(英文)——比如某一个车间或某一条生产线的总称——例如:CA1配电系统

       位置代号(英文)——此车间或生产线的所有设备——例如:AC1风机控制柜;AC2水泵控制柜;CBX1操作盒

AL=照明配电箱(Lumination),

   AP=动力箱(Power),

   AC=控制箱(Control),

   ALE=应急照明配电箱(Emergency)

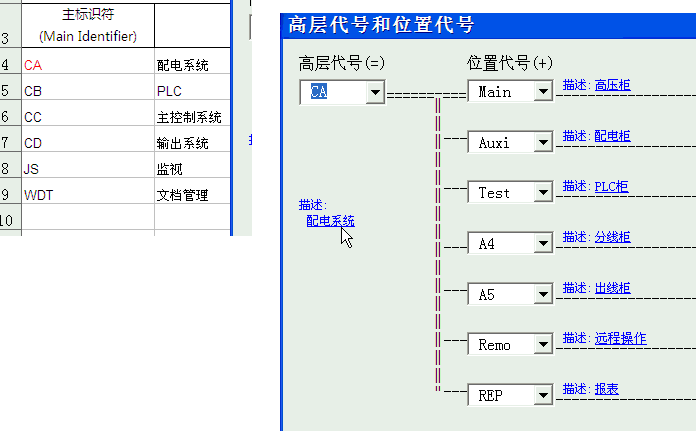

        以下仅供参考(其他教学的结构):
