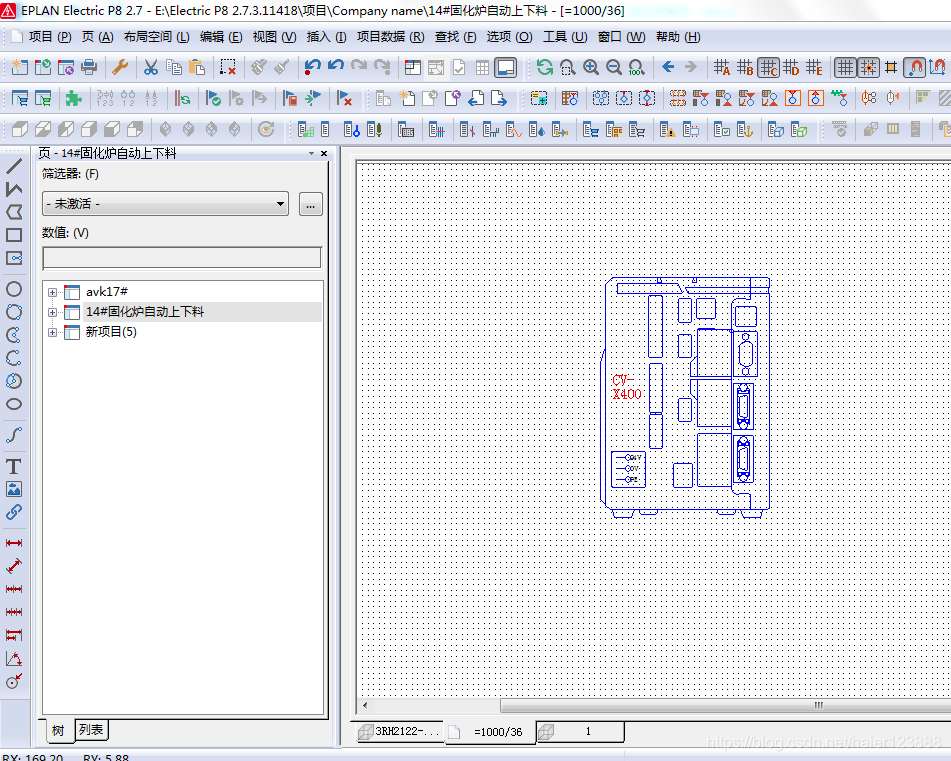

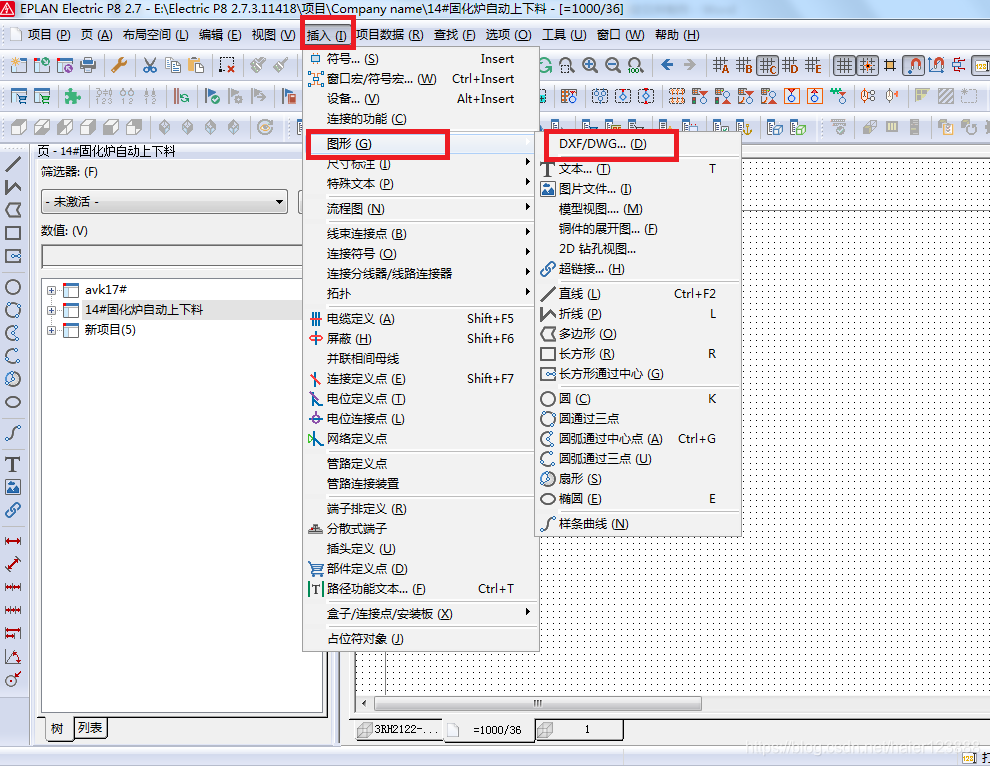

1、制作部件的二维图。可以自己画图,也可下载相关部件的二维模型。Eplan能读取的二维模型文件格式有“*.dxf”和“*.dwg”。点击“插入”→“ 图形” →“DXF/DWG”,选择需要安装的文件存放路径,选择需要安装的文件,点击确认。

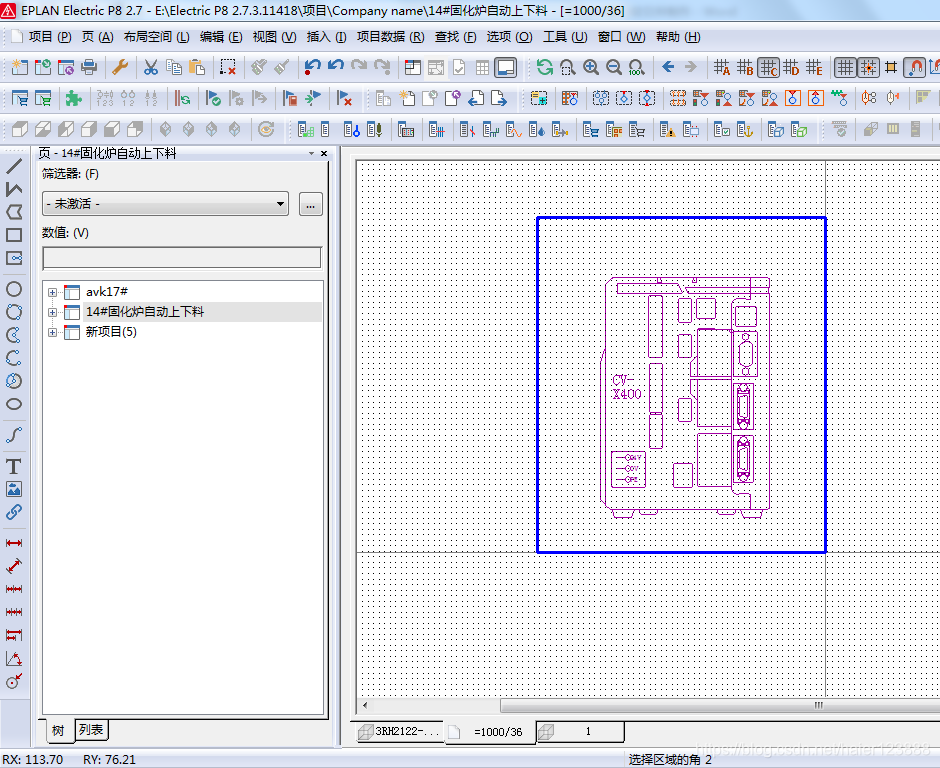

2、按住鼠标左键,拖动鼠标框选整个模型

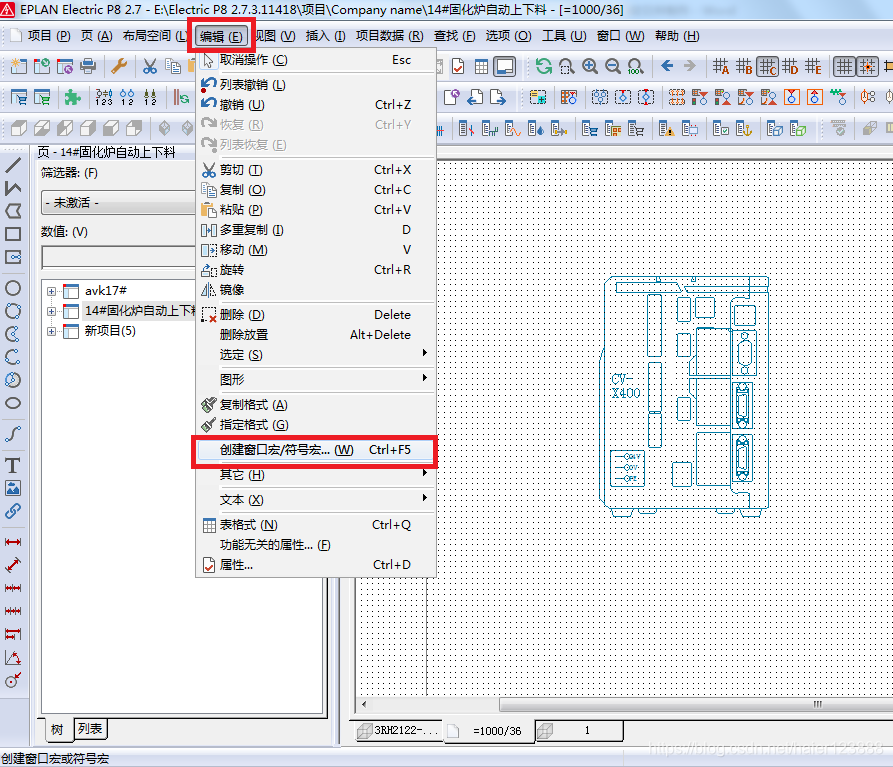

3、选择“编辑”→“创建窗口宏/符号宏”,

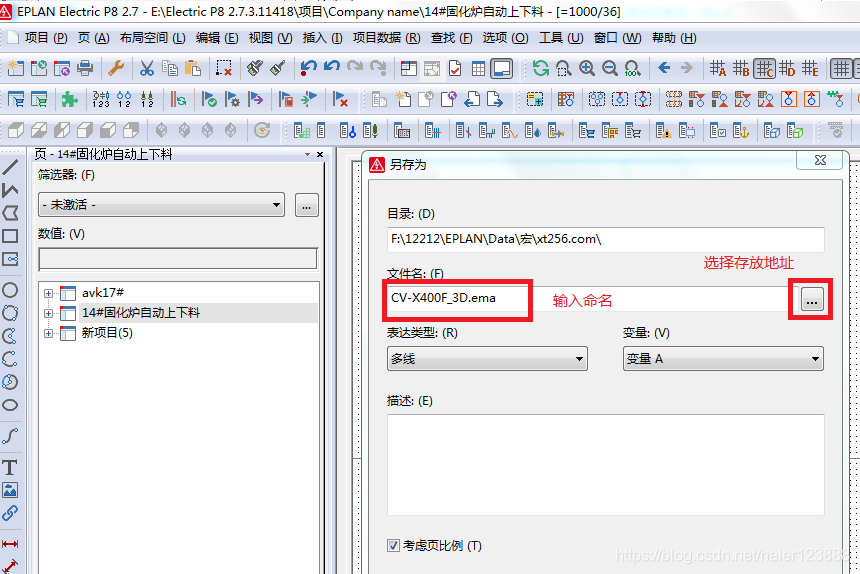

4、输入窗口宏的文件名,点击确认即可。
