在EPLAN中， 可以通过自由绘图工具绘制线、 圆、 矩形、 多义线、 椭圆等等图形； 也可以插入PLC盒、 黑盒、 ....， 但是在很多时候默认的线条格式都不是我们想要的形式， 需要手工进行修改。修改方法非常简单， 通过右键属性即可以进行修改。
但是存在的问题是， 倘若同时选中圆和矩形， 然后点击右键时， EPLAN只会弹出一个属性对话框， 要么是圆的属性对话框， 要么是矩形的属性对话框， 不能同时对它们进行格式的调整。 如果选中一个PLC盒子以及它内部的线条， 想要统一格式的时候， 只能分步进行操作， 这样一来非常耗费时间: 这个时候又该是工具栏出场了。

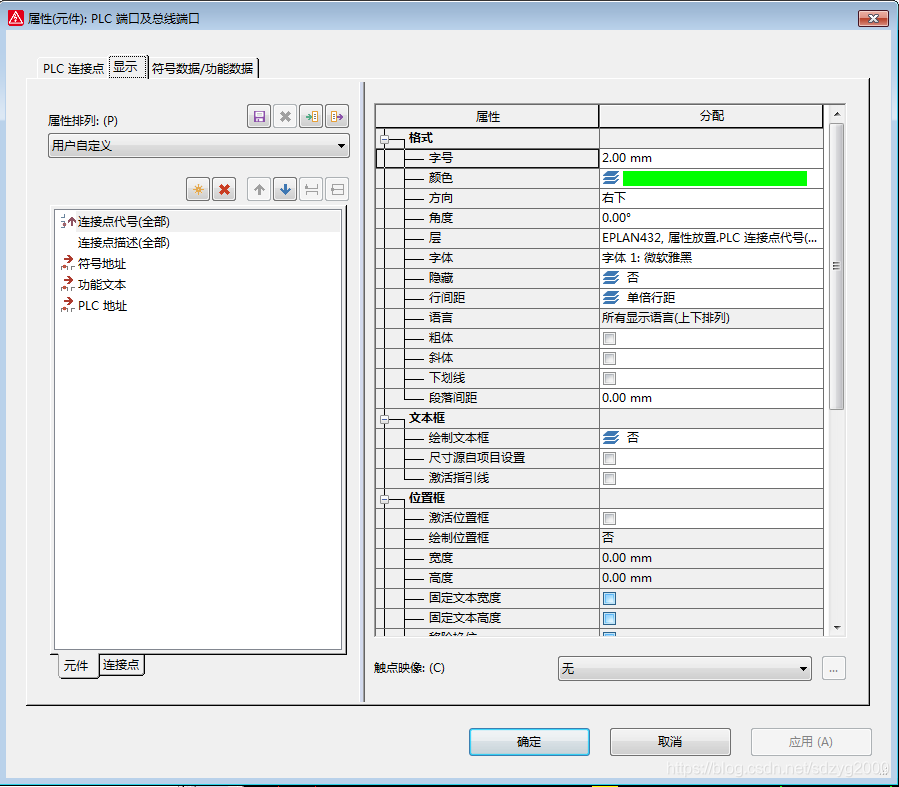

自定义工具栏，借助几个将其作为按钮放入工具栏的操作，常用的参数设置成工具栏，可为元件、文本、图形元素或连接和电位定义点的格式化设置设定准确的已确定的值。在此可如同在显示、 格式和连接图形选项卡的各属性对话框中所作的设置那样进行设置。 命令行的格式如下:
XGedStartInteractionAction /Name:XGedIaFormatGraphic /type:0
下列操作用来格式化属性：
设定元件格式（操作名称： XGedIaFormatSymbol）
设定文本格式（操作名称： XGedIaFormatText）
设定图形元素格式（操作名称： XGedIaFormatGraphic）
设定连接图片格式（连接定义点， 电位定义点）（操作名称： XGedIaFormatDefPoints）。
下列表格列出了操作的全部可能的参数。对于单个操作的准确语法可从命令行中的示例记录中获取。在为工具栏扩展与一个操作关联的按钮时，将在设置按钮对话框中显示此示例记录。如果不应修改属性，则保留命令行中的问号“?”。
下列参数可在命令行中用于格式化设置：
| 命令行参数 | 含义 | 数值 |
| /height: ? | 字号 | 数值单位为“mm”或“In”（英寸）。用“-16002”值导入“源自层”设置。 |
| /color: ? | （文本或线） 颜色 | 预定义的数值为： 0 = 黑色 1 = 红色 2 = 黄色 3 = 绿色 4 = 青绿色 5 = 蓝色 6 = 紫红色 7 = 黑色 8 = 白色 9 = 浅灰色 252 = 深灰色 253 = 灰色 -16002 = 源自层。 在颜色选择对话框中也可设置其它值。值可能 的范围是 0 到 256。会在颜色选择的工具条提 示中显示颜色的值。 |
| /j ustification: ? | （文本） -方向 | 可能为下列值： 1 = 左上 2 = 上居中 3 = 右上 4 = 左中 5 = 正中 6 = 右中 7 = 左下 8 = 下居中 9 = 右下 10 = 底部左 11 = 底部居中 12 = 底部右 13 = 特殊左 （特殊的对齐方式用于 DIN 和 USA 项目 的路径功能文本） 14 = 特殊居中 （不能用于新建项目，只在 EPLAN 5 中 由于兼容性原因必须使用） 15 = 特殊右 16 = JIC 特殊左 （特殊的对齐方式用于 JIC 项目的路径功 能文本） 17 = JIC 特殊居中 （不能用于新建项目，只在 EPLAN 5 中 由于兼容性原因必须使用） 18 = JIC 特殊右。 |
| /angle: ? | X 轴的角度，以逆时针旋转文本。 | 可能为下列值： 0 45 90 135 180 -45 -90 -135. 始终以度数表示角度。不必使用“°”字符，但可 以进行指定。 |
| /font: ? | 字体 | 在选项 > 设置 > 公司 > 图形的编辑 > 字体菜 单项中确定字体值 1-10。可能为下列值： 0 = 公司设置中的字体 1 1 = 公司设置中的字体 2 2 = 公司设置中的字体 3 3 = 公司设置中的字体 4 4 = 公司设置中的字体 5 5 = 公司设置中的字体 6 6 = 公司设置中的字体 7 7 = 公司设置中的字体 8 8 = 公司设置中的字体 9 9 = 公司设置中的字体 10。 |
| /visible: ? | 隐藏（文本或线隐藏/显示） | 可能为下列值： 0 = 隐藏 1 = 显示。 2 = 源自层。 |
| /bold: ? | 字形/粗体 | 可能为下列值： 0 = 常规的 1 = 粗体。 |
| /italic: ? | 字形/斜体 | 可能为下列值： 0 = 常规的 1 = 斜体。 |
| /underline: ? | 字形/下划线 | 可能为下列值： 0 = 常规的 1 = 下划线。 |
| /showtextbox: ? | 绘制文本框 | 可能为下列值： 0 = 不显示属性（全局的） 1 = 显示文本框为长方形 2 = 显示文本框为椭圆 3 = 源自层。 |
| /graphic: ? | 图形 | 可能为下列值： 0 = 不显示图形 1 = 显示图形为长方形 2 = 显示图形为椭圆 |
| /setframeactive: ? | 激活位置框 | 可能为下列值： 0 = 取消位置框设置 1 = 激活位置框设置。 |
| /showframe: ? | 绘制位置框 | 可能为下列值： 0 = 不显示位置框 1 = 显示位置框。 |
| /framewidth: ? | 位置框的宽度 | 数值单位为“mm”或“In”（英寸） |
| /frameheight: ? | 位置框的高度 | 数值单位为“mm”或“In”（英寸） |
| /adj ustframe: ? | 适应（位置框） | 可以是下列数值： 1 = 不必适应 16 = 文本：固定宽度，从不分开文字 32 = 文本：固定高度，从不分开文字 64 = 分开文字 80 = 文本：固定宽度，分开文字 128 = 移除换位 144 = 文本：固定宽度，从不分开文字， 移除换位 208 = 文本：固定宽度，分开文字，移除 换位。 |
| /width: ? | 线宽 | 数值单位为“mm”或“In”（英寸）。用“-16002” 值导入“源自层”设置 |
| /type: ? | 线型 | 可能为下列值： 0 = 实线 1 = 中断线 2 = 虚线 3 = 划线 - 点 4 = 划线－点－点 5 = 划线－两短划线 6 = 长划线－点 -16002 = 源自层。 |
| /patternlength: ? | 式样长度 | 数值单位为“mm”或“In”（英寸）。用“-16002” 值导入“源自层”设置。 |
| /sizefromsettings: ? | 尺寸源自项目设置 | 可能为下列值： 0 = 关闭 1 = 打开。 |
| /leaderline: ? | 激活指引线 | 可能为下列值： 0 = 关闭 1 = 打开。 |
| /lineendstyle: ? | 线端样式 | 可能为下列值： 0 = 圆形 1 = 长方形 2 = 扁平 32 = 源自层。 |
| /filled: ? | 填充表面 | 可能为下列值： 0 = 图形元素将不填充显示 1 = 图形元素将填充显示。 |
| /rounded: ? | 倒圆角（只为长方形生成报表） | 可能为下列值： 0 = 长方形的角不做倒角 1 = 环绕长方形的角。 |
| /radius: ? | 弧半径 | （只为圆角的长方形生成报表：角的圆半径） 数值单位为“mm”或“In”（英寸） |
| /language: ? | 语言（如在属性对话框的显示 / 格式选 项卡中）；只用于“设置元件格式”和“设置文本格式”操作 | 可能为下列值： AllLanguagesColumn = 所有显示语言(并 排) AllLanguagesRow = 所有显示语言(上下 排列) OneLanguageVariable = 单语(可变) "de_DE", "en_US", ...= 每种语言的说明 |
| /propertyId: ? | 待确定的元件属性的标识（＝ 属性编号） | 完整的 5 位数 |
| /propertyIndex: ? | 如果属性有索引，则索引通常为 0。 | |
| /linespacing: ? | 行间距 | 数值。例如数值 "1" 表示单倍行距，数值 "2" 表示双倍行距等。 |
| /paragraphspacing: ? | 段落间距 | 数值单位为“mm”或“In”（英寸） |
| /layer: ? | 层 | 层名称（例如 "EPLAN501"） |
| /donttranslate: ? | 不自动翻译（如属性对话框的文本选 项卡中所示）；仅用于“设定文本格式” 操作 | 可能为下列值： 1 = 不自动翻译文本。 0 = 翻译文本。 |
例如:
对于特定文本应设置下列值： 字号： 10 mm， 颜色：绿色， 角度： -90°。此外，还会显示一个具有下列值的位置框： 宽度： 45 mm, 高度： 20 mm。
XGedStartInteractionAction /Name:XGedIaFormatText /height:10mm /color:3 /angle:-90 /setframeactive:1 /showframe:1 /framewidth:45mm /frameheight:20mm
| 新建工具栏 |

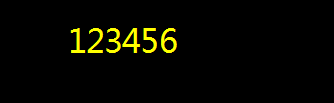

建立文本 |

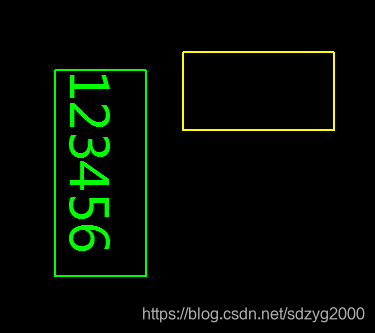

| 点击刚建立的工具栏，选择建立的文本，则文本显示为： |
例如:

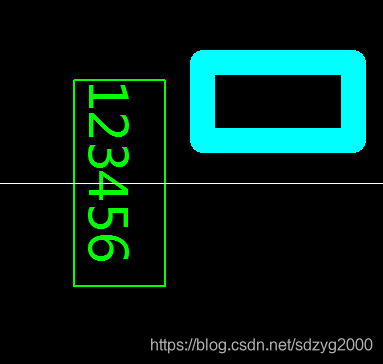

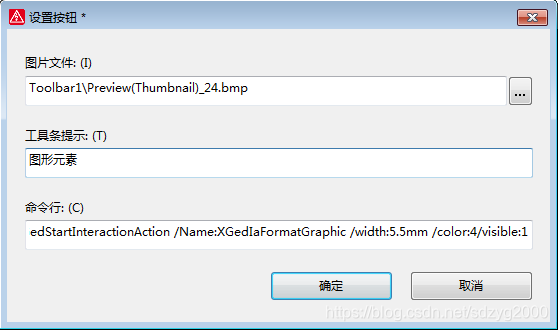

对特定的图形元素，线宽应设定为 5.5 mm，图形染色为青绿色。必须显示图形元素。在命令行中的输入外观如下：
XGedStartInteractionAction /Name: XGedIaFormatGraphic /width: 5, 5mm /color: 4/visible: 1
 |  |  |  |
示例：
在原理图页上的特定元件中，功能文本和放置的其它属性文本应设置为法语。在命令行中的输入外观如下：
XGedStartInteractionAction /Name: XGedIaFormatSymbol /language: fr_FR
示例：
对于一个原理图页中的特定元件，应针对所有已放置的属性仅为功能文本分配颜色“红色”。在命令行中的输入外观如下：
XGedStartInteractionAction /Name: XGedIaFormatSymbol /color: 1 /propertyId: 20011
如果未在命令行中指定参数 /propertyId， 则所选元件的所有属性文本都将获得颜色“红色”。
通过自定义工具栏，将自己常用的操作或设置放到工具栏中，可大大提高绘图效率和规范。
